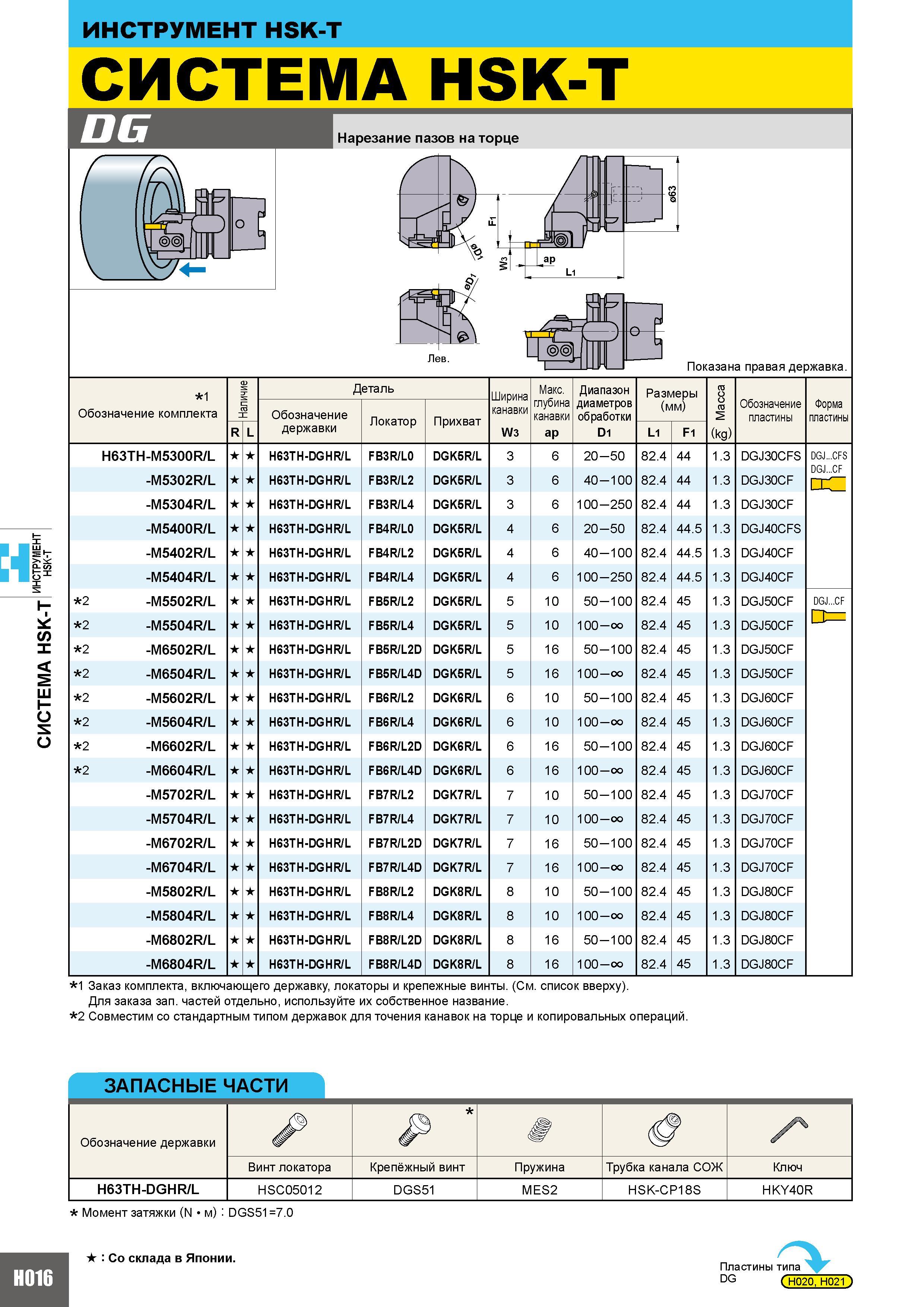

512 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.H016

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. H016 0512 Lab2u

ИНСТРУМЕНТ HSK-T СИСТЕМА HSK-T Нарезание пазов на торце 1 Обозначение комплекта Наличие Деталь Ширина канавки W3 Макс. глубина канавки ap Диапазон диаметров обработки D1 Размеры (мм) М (kg) Обозначение пластины Обозначение державки Локатор Прихват R L L1 F1 H63TH-M5300R L H63TH-DGHR L FB3R L0 DGK5R L 3 6 2 О - о 82.4 44 1.3 DGJ30CFS -M5302R L H63TH-DGHR L FB3R L2 DGK5R L 3 6 40 -100 82.4 44 1.3 DGJ30CF -M5304R L H63TH-DGHR L FB3R L4 DGK5R L 3 6 100 -250 82.4 44 1.3 DGJ30CF -M5400R L H63TH-DGHR L FB4R L0 DGK5R L 4 6 20-50 82.4 44.5 1.3 DGJ40CFS -M5402R L H63TH-DGHR L FB4R L2 DGK5R L 4 6 40 -100 82.4 44.5 1.3 DGJ40CF -M5404R L H63TH-DGHR L FB4R L4 DGK5R L 4 6 100 -250 82.4 44.5 1.3 DGJ40CF 2 -M5502R L H63TH-DGHR L FB5R L2 DGK5R L 5 10 50 -100 82.4 45 1.3 DGJ50CF 2 -M5504R L H63TH-DGHR L FB5R L4 DGK5R L 5 10 100 - у 82.4 45 1.3 DGJ50CF 2 -M6502R L H63TH-DGHR L FB5R L2D DGK5R L 5 16 50 -100 82.4 45 1.3 DGJ50CF 2 -M6504R L H63TH-DGHR L FB5R L4D DGK5R L 5 16 100 - у 82.4 45 1.3 DGJ50CF 2 -M5602R L H63TH-DGHR L FB6R L2 DGK6R L 6 10 50 -100 82.4 45 1.3 DGJ60CF 2 -M5604R L H63TH-DGHR L FB6R L4 DGK6R L 6 10 100 - у 82.4 45 1.3 DGJ60CF 2 -M6602R L H63TH-DGHR L FB6R L2D DGK6R L 6 16 50 -100 82.4 45 1.3 DGJ60CF 2 -M6604R L H63TH-DGHR L FB6R L4D DGK6R L 6 16 100 - у 82.4 45 1.3 DGJ60CF -M5702R L H63TH-DGHR L FB7R L2 DGK7R L 7 10 50 -100 82.4 45 1.3 DGJ70CF -M5704R L H63TH-DGHR L FB7R L4 DGK7R L 7 10 100 - у 82.4 45 1.3 DGJ70CF -M6702R L H63TH-DGHR L FB7R L2D DGK7R L 7 16 50 -100 82.4 45 1.3 DGJ70CF -M6704R L H63TH-DGHR L FB7R L4D DGK7R L 7 16 100 - у 82.4 45 1.3 DGJ70CF -M5802R L H63TH-DGHR L FB8R L2 DGK8R L 8 10 50 -100 82.4 45 1.3 DGJ80CF -M5804R L H63TH-DGHR L FB8R L4 DGK8R L 8 10 100 - у 82.4 45 1.3 DGJ80CF -M6802R L H63TH-DGHR L FB8R L2D DGK8R L 8 16 50 -100 82.4 45 1.3 DGJ80CF -M6804R L H63TH-DGHR L FB8R L4D DGK8R L 8 16 100 - у 82.4 45 1.3 DGJ80CF Форма пластины 4 DGJ...CFS DGJ...CF (О X О DGJ...CF 1 Заказ комплекта включающего державку локаторы и крепежные винты. (См. Для заказа зап. частей отдельно используйте их собственное название. 2 Совместим стандартным типом державок для точения канавок на торце и список вверху). копировальных операций. ЗАПАСНЫЕ ЧАСТИ Обозначение державки Винт локатора Крепёжный винт Пружина Трубка канала СОЖ Ключ H63TH-DGHR L HSC05012 DGS51 MES2 HSK-CP18S HKY40R Момент затяжки (N/м) DGS517.0 Со склада в Японии. типа Пластины DG С H020 H021 )
