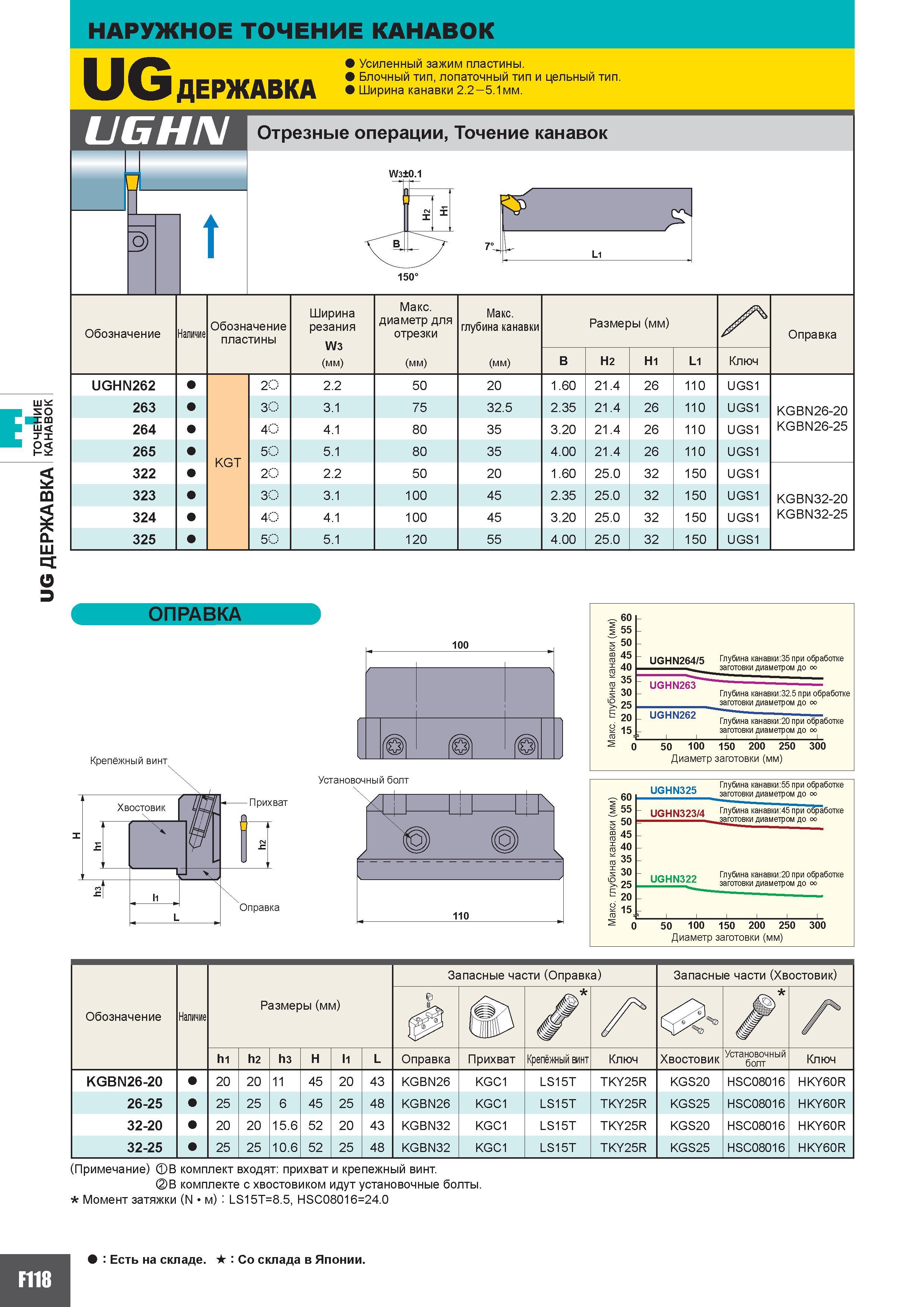

UG ДЕРЖАВКА КАНАВОК НАРУЖНОЕ ТОЧЕНИЕ КАНАВОК UG UGHN ДЕРЖАВКА Усиленный зажим пластины. Блочный тип лопаточный тип и цельный тип. Ширина канавки 2.2 - 5.1мм. Отрезные операции Точение канавок W30.1 4 X 7 1 L1 150 Обозначение Наличие Обозначение пластины Ширина резания W3 (мм) Макс. диаметр для отрезки Макс. глубина канавки Размеры (мм) S' Оправка (мм) (мм) в H2 H1 L1 Ключ UGHN262 20 2.2 50 20 1.60 21.4 26 110 UGS1 263 30 3.1 75 32.5 2.35 21.4 26 110 UGS1 KGBN26-20 264 40 4.1 80 35 3.20 21.4 26 110 UGS1 KGBN26-25 265 KGT 50 5.1 80 35 4.00 21.4 26 110 UGS1 322 20 2.2 50 20 1.60 25.0 32 150 UGS1 323 30 3.1 1 00 45 2.35 25.0 32 1 50 UGS1 KGBN32-20 324 40 4.1 1 00 45 3.20 25.0 32 1 50 UGS1 KGBN32-25 325 50 5.1 1 20 55 4.00 25.0 32 1 50 UGS1 ОПРАВКА Установочный болт UGHN264 5 Глубина канавки 35 при обработке заготовки диаметром до у UGHN263 Глубина канавки 32.5 при обработке заготовки диаметром до y UGHN262 Глубина канавки 20 при обработке заготовки диаметром до y 0 50 100 150 200 250 300 Диаметр заготовки (мм) ) 60 UGHN325 Глубина канавки 55 при обработке заготовки диаметром до y м(м55 и( 50 к авк45 ан40 ка35 ин30 бу25 лг.20 о л- 3 15 J М0 UGHN323 4 Глубина канавки 45 при обработке заготовки диаметром до у UGHN322 Глубина канавки 20 при обработке заготовки диаметром до у 50 100 150 200 250 300 Диаметр заготовки (мм) Обозначение Наличие Размеры (мм) Запасные части (Оправка) Запасные части (Хвостовик) e h1 h2 h3 H l1 L Оправка Прихват Крепёжный винт Ключ Хвостовик Установочный болт Ключ KGBN26-20 20 20 11 45 20 43 KGBN26 KGC1 LS15T TKY25R KGS20 HSC08016 HKY60R 26-25 25 25 6 45 25 48 KGBN26 KGC1 LS15T TKY25R KGS25 HSC08016 HKY60R 32-20 20 20 15.6 52 20 43 KGBN32 KGC1 LS15T TKY25R KGS20 HSC08016 HKY60R 32-25 25 25 10.6 52 25 48 KGBN32 KGC1 LS15T TKY25R KGS25 HSC08016 HKY60R (Примечание) В комплект входят прихват и крепежный винт. В комплекте с хвостовиком идут установочные болты. Момент затяжки (N/м) LS15T8.5 HSC0801624.0 F118 Есть на складе. Со склада в Японии.
