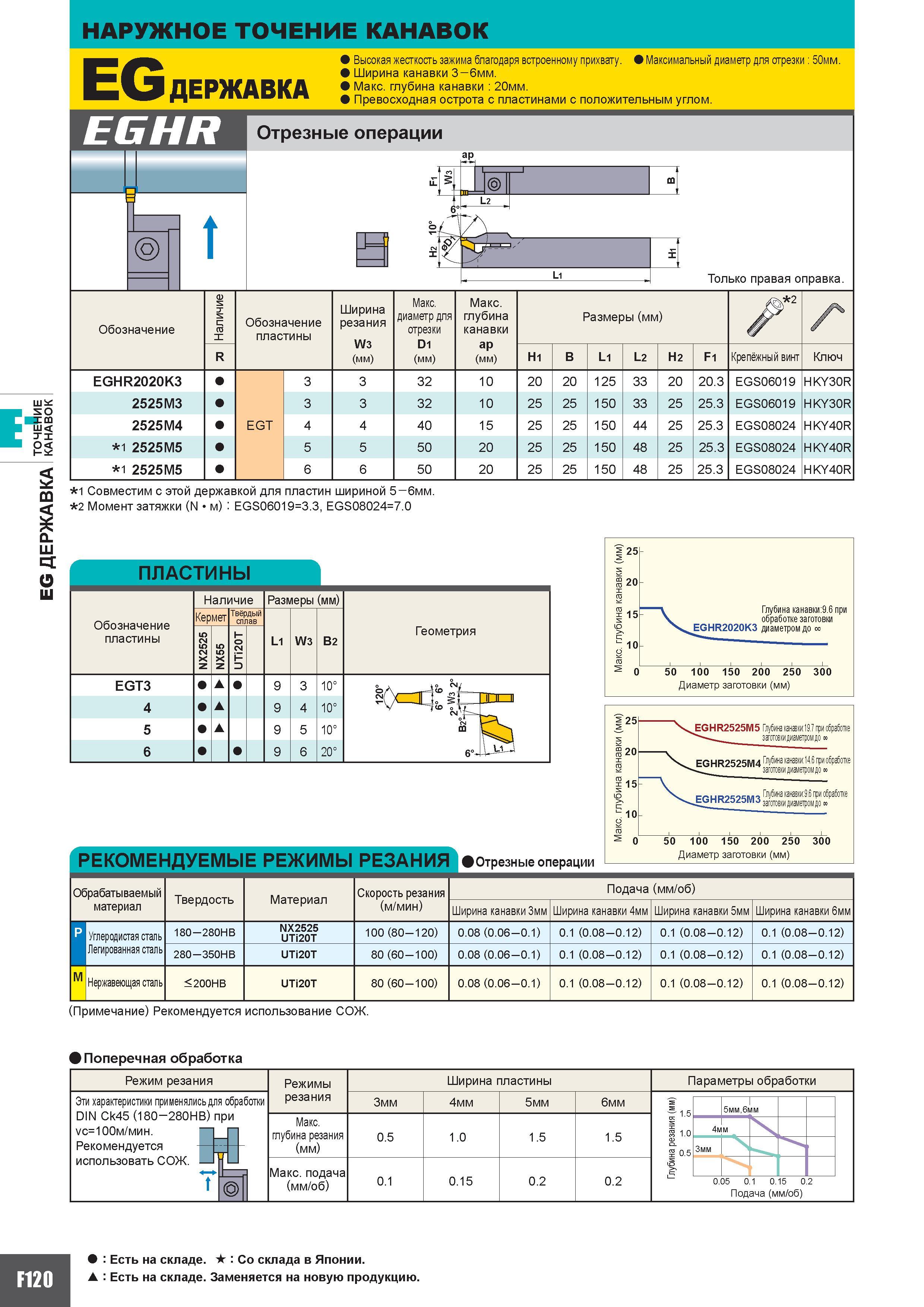

НАРУЖНОЕ ТОЧЕНИЕ КАНАВОК EG ДЕРЖАВКА Высокая жесткость зажима благодаря встроенному прихвату. Максимальный диаметр для отрезки 50мм. Ширина канавки 3 - 6мм. Макс. глубина канавки 20мм. Превосходная острота с пластинами с положительным углом. EGHR Отрезные операции ap t К 1 J - L2 -1 iJ-J 4 L1 Только правая оправка. Обозначение Наличие Обозначение пластины Ширина резания W3 (мм) Макс. диаметр для отрезки D1 (мм) Макс. глубина канавки ap (мм) Размеры (мм) R H1 B L1 L2 H2 F1 Крепёжный винт Ключ EGHR2020K3 3 3 32 10 20 20 1 25 33 20 20.3 EGS06019 HKY30R 2525M3 3 3 32 10 25 25 1 50 33 25 25.3 EGS06019 HKY30R 2525M4 EGT 4 4 40 15 25 25 150 44 25 25.3 EGS08024 HKY40R 1 2525M5 5 5 50 20 25 25 1 50 48 25 25.3 EGS08024 HKY40R 1 2525M5 6 6 50 20 25 25 1 50 48 25 25.3 EGS08024 HKY40R 1 Совместим с этой державкой для пластин шириной 5 - 6мм. 2 Момент затяжки (N/м) EGS060193.3 EGS080247.0 ПЛАСТИНЫ Обозначение пластины Наличие Размеры (мм) Геометрия Кермет Твёрдый сплав L1 W3 B2 NX2525 NX55 UTi20T EGT3 9 3 10 4 9 4 10 V 4s. 5 9 5 10 6 9 6 0 2 6Л I25 s И 20 - X ГО X 15 - 10 -0 EGHR2525M5 Глубина канавки заготовки диаметром до EGHR2525M4 Глубина канавки 14.6 при обработке заготовки диаметром до EGHR2525M3 Глубина канавки 9.6 при обработке заготовки диаметром до РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ Отрезные операции 50 100 150 200 250 300 Диаметр заготовки (мм) Обрабатываемый Твердость Материал Скорость резания Подача (мм/об) материал (м/мин) Ширина канавки 3мм Ширина канавки 4мм Ширина канавки 5мм Ширина канавки 6мм p Углеродистая сталь 180 -280HB NX2525 UTi20T 100 (80-120) 0.08 (0.06 -0.1) 0.1 (0.08 - 0.12) 0.1 (0.08-0.12) 0.1 (0.08 - 0.12) Легированная сталь 280 -350HB UTi20T 80 (60 -100) 0.08 (0.06 -0.1) 0.1 (0.08 - 0.12) 0.1 (0.08 - 0.12) 0.1 (0.08 - 0.12) M Нержавеющая сталь 200HB UTi20T 80 (60 -100) 0.08 (0.06 -0.1) 0.1 (0.08 - 0.12) 0.1 (0.08-0.12) 0.1 (0.08 - 0.12) (Примечание) Рекомендуется использование СОЖ. Поперечная обработка Режим резания Эти характеристики применялись для обработки DIN Ck45 (180-280HB) при ус100м/мин. Рекомендуется -использовать СОЖ. t Режимы резания Ширина пластины 3мм 4мм 5мм 6мм Максимальная глубина резания (мм) 0.5 1.0 1.5 1.5 Макс. подача (мм/об) 0.1 0.15 0.2 0.2 Параметры обработки 0.05 0.1 0.15 0.2 Подача (мм/об) Есть на складе. S Со склада в Японии. Есть на складе. Заменяется на новую продукцию.
