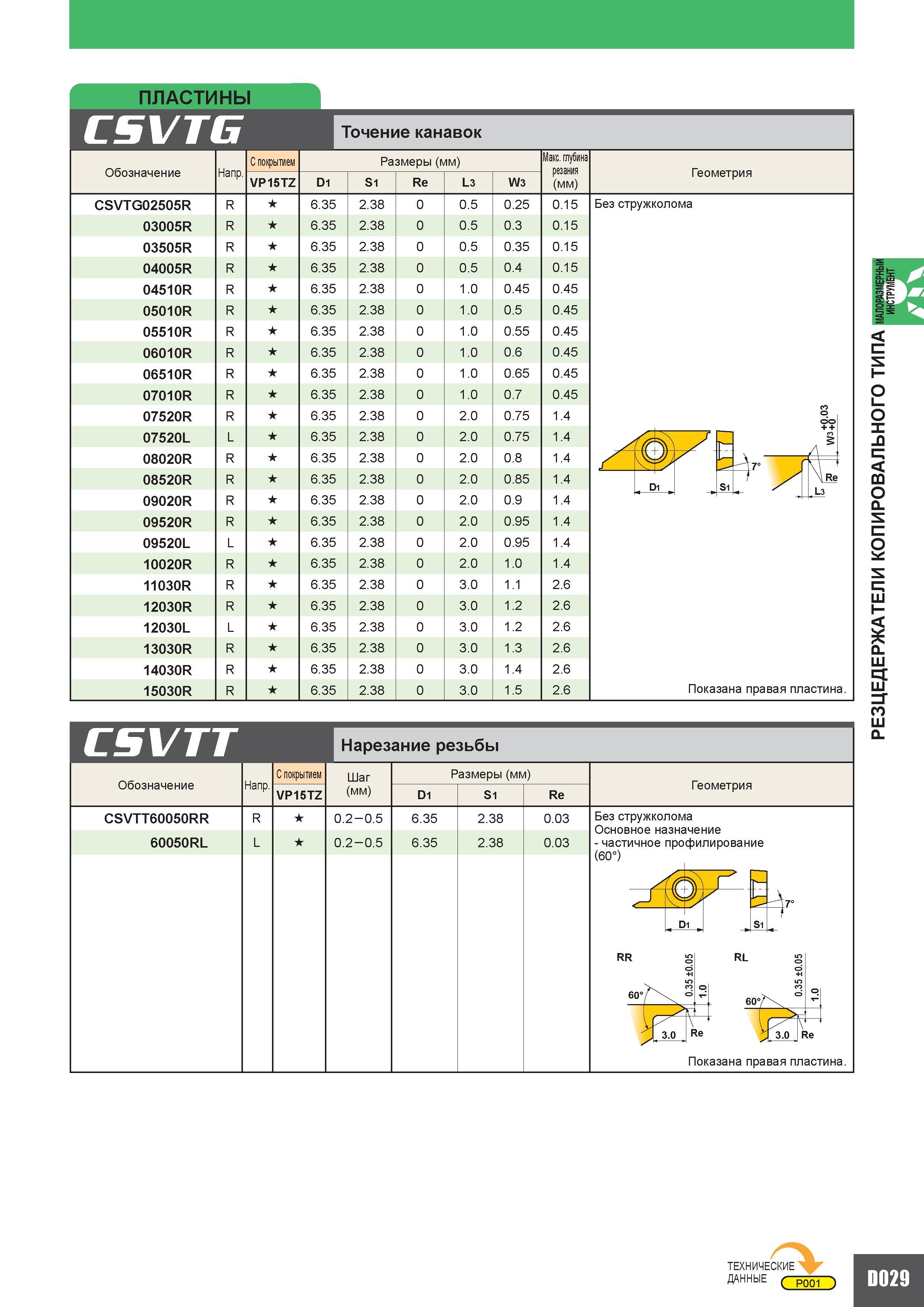

263 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.D029

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. D029 0263 Lab2u

пластины CSVTG Точение канавок Обозначение Например С покрытием Размеры (мм) Максимальная глубина резания (мм) VP15TZ D1 S1 Re L3 W3 CSVTG02505R R 6.35 2.38 0 0.5 0.25 0.15 03005R R 6.35 2.38 0 0.5 0.3 0.15 03505R R 6.35 2.38 0 0.5 0.35 0.15 04005R R 6.35 2.38 0 0.5 0.4 0.15 04510R R 6.35 2.38 0 1.0 0.45 0.45 05010R R 6.35 2.38 0 1.0 0.5 0.45 05510R R 6.35 2.38 0 1.0 0.55 0.45 06010R R 6.35 2.38 0 1.0 0.6 0.45 06510R R 6.35 2.38 0 1.0 0.65 0.45 07010R R 6.35 2.38 0 1.0 0.7 0.45 07520R R 6.35 2.38 0 2.0 0.75 1.4 07520L L 6.35 2.38 0 2.0 0.75 1.4 08020R R 6.35 2.38 0 2.0 0.8 1.4 08520R R 6.35 2.38 0 2.0 0.85 1.4 09020R R 6.35 2.38 0 2.0 0.9 1.4 09520R R 6.35 2.38 0 2.0 0.95 1.4 09520L L 6.35 2.38 0 2.0 0.95 1.4 10020R R 6.35 2.38 0 2.0 1.0 1.4 11030R R 6.35 2.38 0 3.0 1.1 2.6 12030R R 6.35 2.38 0 3.0 1.2 2.6 12030L L 6.35 2.38 0 3.0 1.2 2.6 13030R R 6.35 2.38 0 3.0 1.3 2.6 14030R R 6.35 2.38 0 3.0 1.4 2.6 15030R R 6.35 2.38 0 3.0 1.5 2.6 Геометрия Без стружколома D1 в S1 Re L3 Показана правая пластина CSVTT Обозначение Например Нарезание резьбы С покрытием VP15TZ Шаг (мм) Размеры (мм) D1 S1 Re Геометрия CSVTT60050RR 60050RL 0.2 - 0.5 0.2 - 0.5 6.35 6.35 2.38 2.38 0.03 0.03 Без стружколома Основное назначение - частичное профилирование (60) RL 60 3.0 Re Показана правая пластина ТЕХНИЧЕ ДАННЫЕ D029
