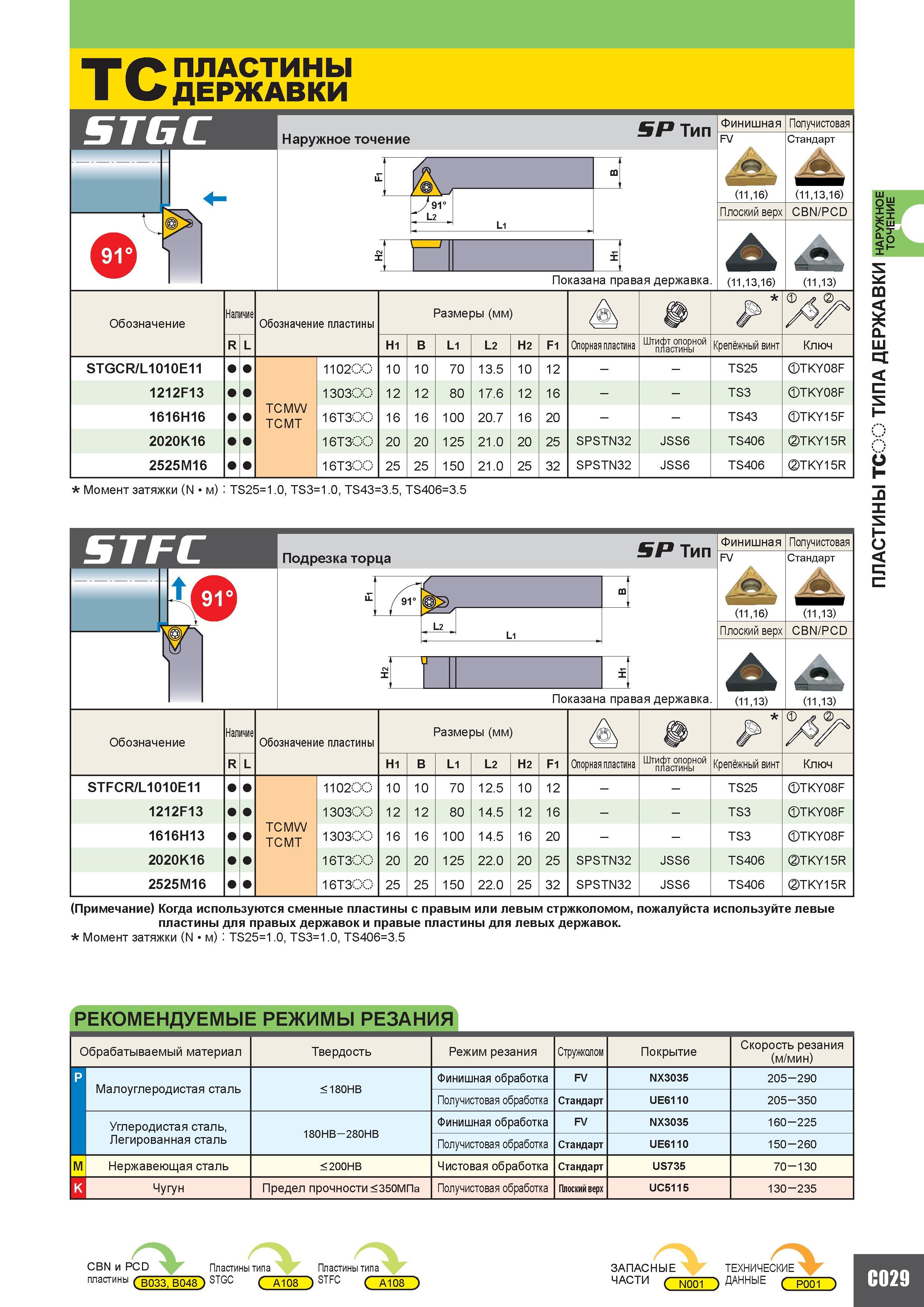

TC ПЛАСТИНЫ ДЕРЖАВКИ Наружное точение SP Тип 91 91 L2 L1 Показана правая державка. Финишная Получистовая FV Стандарт jL (1116) (111316) Плоский верх CBN PCD А 2. (111316) (1113) Обозначение Наличие Обозначение пластины Размеры (мм) 7 R L H1 B L1 L2 H2 F1 Опорная пластина Штифт опорной пластины Крепёжный винт Ключ STGCR L1010E11 1102С.Ю 10 10 70 13.5 10 12 TS25 TKY08F 1212F13 TCMW TCMT 1303OO 12 12 80 17.6 12 16 TS3 TKY08F 1616H16 16T3OO 16 16 100 20.7 16 20 TS43 TKY15F 2020K16 16T3OO 20 20 125 21.0 20 25 SPSTN32 JSS6 TS406 TKY15R 2525M16 16T3OO 25 25 150 21.0 25 32 SPSTN32 JSS6 TS406 TKY15R Момент затяжки (N/м) S251.0 TS31.0 TS433.5 TS4063.5 Подрезка торца SP Тип 97 1 (91 Ш5) 1 L2 L1 1 O' Показана правая державка. Финишная Получистовая FV Стандарт А (1116) (1113) Плоский верх CBN PCD А А (1113) (1113) Обозначение Наличие Обозначение пластины Размеры (мм) R L H1 B L1 L2 H2 F1 Опорная пластина Штифт опорной пластины Крепёжный винт Ключ STFCR L1010E11 1102С.Ю 10 10 70 12.5 10 12 TS25 TKY08F 1212F13 TCMW TCMT 1303OO 12 12 80 14.5 12 16 TS3 TKY08F 1616H13 1303OO 16 16 100 14.5 16 20 TS3 TKY08F 2020K16 16T3OO 20 20 125 22.0 20 25 SPSTN32 JSS6 TS406 TKY15R 2525M16 16T3OO 25 25 150 22.0 25 32 SPSTN32 JSS6 TS406 TKY15R (Примечание) Когда используются сменные пластины с правым или левым стржколомом пожалуйста используйте левые пластины для правых державок и правые пластины для левых державок. Момент затяжки (N/м) TS251.0 TS31.0 TS4063.5 РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ )брабатываемый материал Твердость Режим резания Стружколом Покрытие Скорость резания (м/мин) Малоуглеродистая сталь 180HB Финишная обработка FV NX3035 205-290 Получистовая обработка Стандарт UE6110 205-350 Углеродистая сталь Легированная сталь 180HB -280HB Финишная обработка FV NX3035 160 -225 Получистовая обработка Стандарт UE6110 150 -260 Нержавеющая сталь 200HB Чистовая обработка Стандарт US735 70 -130 Чугун Предел прочности 350МПа Получистовая обработка Плоский верх UC5115 130 -235 M CBN и PCD Пластины типа Пластины типа пластины (B033 B048 STGC ( A108 ) STFC ( A108 ) ЗАПАСНЫЕ ТЕХНИЧЕСКИЕ ЧАСТИ ( N001 ) ДАННЫЕ C029 ПЛАСТИНЫ TC ТИПА ДЕРЖАВКИ НАРУЖНОЕ 1 тлисимс
