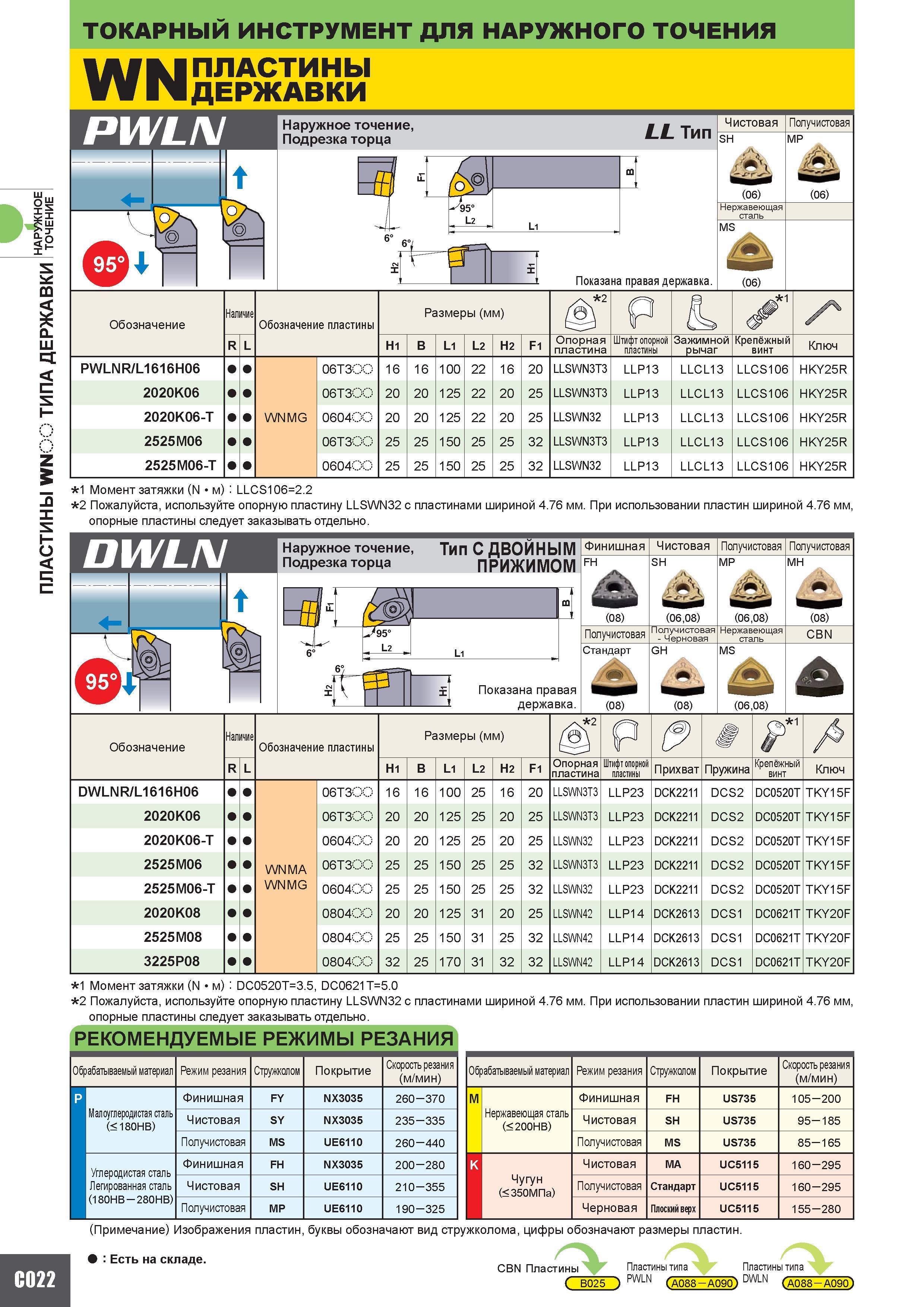

216 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.C022

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. C022 0216 Lab2u

ПЛАСТИНЫ WN ТИПА ДЕРЖАВКИ ТОЧЕНИЕ ТОКАРНЫЙ ИНСТРУМЕНТ ДЛЯ НАРУЖНОГО ТОЧЕНИЯ 1Л KI пластины W N ДЕРЖАВКИ PWLN 1 t 95ф Наружное точение Подрезка торца LL Тип Показана правая державка. Чистовая Получистовая SH Йк МР Д (06) (06) Нержавеющая сталь MS А (06) Обозначение Наличие Обозначение пластины Размеры (мм) 2 см IL R L H1 B L1 L2 H2 F1 Опорная пластина Штифт опорной пластины Зажимной рычаг Крепёжный винт Ключ PWLNR L1616H06 06T300 16 16 100 22 16 20 LLSWN3T3 LLP13 LLCL13 LLCS106 HKY25R 2020K06 06T300 20 20 125 22 20 25 LLSWN3T3 LLP13 LLCL13 LLCS106 HKY25R 2020K06-T WNMG 060400 20 20 125 22 20 25 LLSWN32 LLP13 LLCL13 LLCS106 HKY25R 2525M06 06T300 25 25 150 25 25 32 LLSWN3T3 LLP13 LLCL13 LLCS106 HKY25R 2525M06-T 060400 25 25 150 25 25 32 LLSWN32 LLP13 LLCL13 LLCS106 HKY25R 1 Момент затяжки (N/м) LLCS1062.2 2 Пожалуйста используйте опорную пластину LLSWN32 с пластинами шириной 4.76 мм. При использовании пластин шириной 4.76 мм опорные пластины следует заказывать отдельно. DWLN 4- t 95м Наружное точение Подрезка торца Тип С ДВОЙНЫМ ПРИЖИМОМ Показана правая державка. Финишная Чистовая Получистовая Получистовая FH SH МР мн (08) (0608) (0608) (08) Получистовая Получистовая - Черновая Нержавеющая сталь CBN Стандарт GH MS (08) (08) (0608) Обозначение Наличие R и с а е Размеры (мм) 2 1 А H1 B L1 L2 H2 F1 Опорная пластина Штифт опорной пластины Прихват Пружина Крепёжный винт Ключ 06T300 16 16 100 25 16 20 LLSWN3T3 LLP23 DCK2211 DCS2 DC0520T TKY15F 06T300 20 20 125 25 20 25 LLSWN3T3 LLP23 DCK2211 DCS2 DC0520T TKY15F 060400 20 20 125 25 20 25 LLSWN32 LLP23 DCK2211 DCS2 DC0520T TKY15F 06T300 25 25 150 25 25 32 LLSWN3T3 LLP23 DCK2211 DCS2 DC0520T TKY15F 060400 25 25 150 25 25 32 LLSWN32 LLP23 DCK2211 DCS2 DC0520T TKY15F 080400 20 20 125 31 20 25 LLSWN42 LLP14 DCK2613 DCS1 DC0621T TKY20F 080400 25 25 150 31 25 32 LLSWN42 LLP14 DCK2613 DCS1 DC0621T TKY20F 080400 32 25 170 31 32 32 LLSWN42 LLP14 DCK2613 DCS1 DC0621T TKY20F DWLNR L1616H06 2020K06 2020K06-T 2525M06 2525M06-T 2020K08 2525M08 3225P08 WNMA WNMG 1 Момент затяжки (N/м) DC0520T3.5 DC0621T5.0 2 Пожалуйста используйте опорную пластину LLSWN32 с пластинами шириной 4.76 мм. При использовании пластин шириной 4.76 мм опорные пластины следует заказывать отдельно. Е О Е и Е Е 11 1 Е И К И Обрабатываемый материал Режим резания Стружколом Покрытие Скорость резания (м/мин) p Малоуглеродистая сталь ( 180HB) Финишная FY NX3035 260 -370 Чистовая SY NX3035 235 -335 Получистовая MS UE6110 260 -440 Углеродистая сталь Легированная сталь (180HB - 280HB) Финишная FH NX3035 200-280 Чистовая SH UE6110 210-355 Получистовая MP UE6110 190 -325 Обрабатываемый материал Режим резания Стружколом Покрытие Скорость резания (м/мин) M Финишная FH US735 105 -200 Нержавеющая сталь ( 200HB) Чистовая SH US735 95 -185 Получистовая MS US735 85 -165 K Чистовая MA UC5115 160 -295 Чугун ( 350МПа) Получистовая Стандарт UC5115 160 -295 Черновая Плоский верх UC5115 155 -280 (Примечание) Изображения пластин буквы обозначают вид стружколома цифры обозначают размеры пластин. Пластины типа Пластины типа С B025 ) PWLN (A088 -A090) DWLN (A088-A090) Есть на складе. CBN Пластины тины
