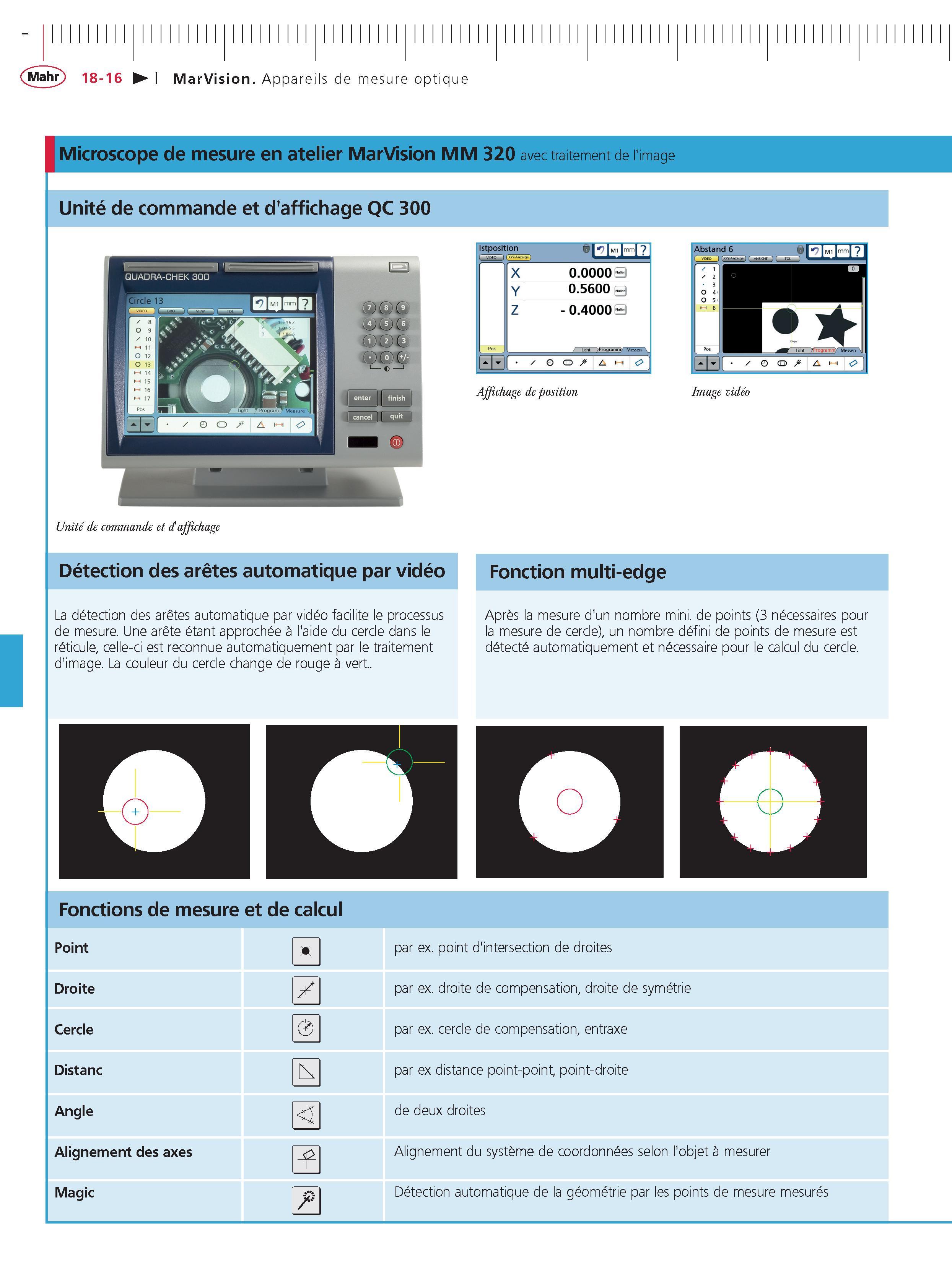

MarVision. Appareils de mesure optique Microscope de mesure en atelier MarVision MM 320 avec traitement de l'image Unite de commande et d'affichage QC 300 Affichage de position Image video Unite de commande et d'affichage Detection des aretes automatique par video Fonction multi-edge La detection des aretes automatique par video facilite le processus de mesure. Une arete etant approchee a l'aide du cercle dans le reticule celle-ci est reconnue automatiquement par le traitement d'image. La couleur du cercle change de rouge a vert.. Apres la mesure d'un nombre mini. de points (3 necessaires pour la mesure de cercle) un nombre defini de points de mesure est detecte automatiquement et necessaire pour le calcul du cercle. Fonctions de mesure et de calcul Point par ex. point d'intersection de droites Droite par ex. droite de compensation droite de symetrie Cercle par ex. cercle de compensation entraxe Distanc par ex distance point-point point-droite Angle de deux droites Alignement des axes -f Alignement du systeme de coordonnees selon l'objet a mesurer Magic p Detection automatique de la geometrie par les points de mesure mesures
