424 Каталог MAHR 2011 Измерительный инструмент и приборы для линейно-угловых измерений Стр.18-14

Каталог MAHR 2011 Измерительный инструмент и приборы Стр. 18-14 0424 FRA Lab2u

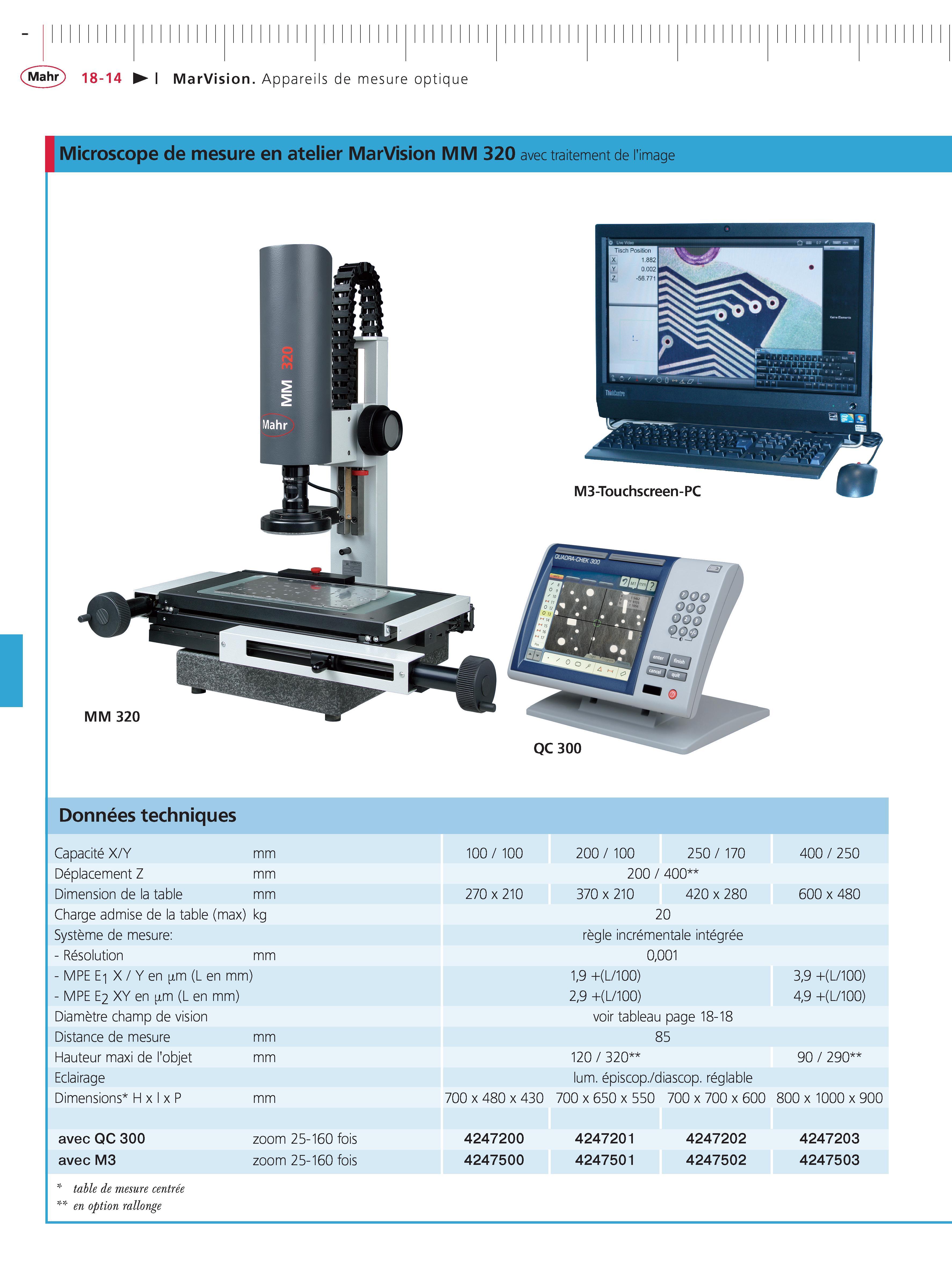

MarVision. Appareils de mesure optique Microscope de mesure en atelier MarVision MM 320 avec traitement de limage Donnees techniques Capacite X Y mm 100 100 200 100 250 170 400 250 Deplacement Z mm 200 400 Dimension de la table mm 270 x 210 370 x 210 420 x 280 600 x 480 Charge admise de la table (max) kg 20 Systeme de mesure: regle incrementale integree - Resolution mm 0001 - MPE Ei X Y en m (L en mm) 19 +(L 100) 39 +(L 100) - MPE E2 XY en m (L en mm) 29 +(L 100) 49 +(L 100) Diametre champ de vision voir tableau page 18-18 Distance de mesure mm 85 Hauteur maxi de lobjet mm 120 320 90 290 Eclairage lum. episcop. diascop. reglable Dimensions H x l x P mm 700 x 480 x 430 700 x 650 x 550 700 x 700 x 600 800 x 1000 x 900 avec QC 300 zoom 25-160 fois 4247200 4247201 4247202 4247203 avec M3 zoom 25-160 fois 4247500 4247501 4247502 4247503 table de mesure centree en option rallonge
