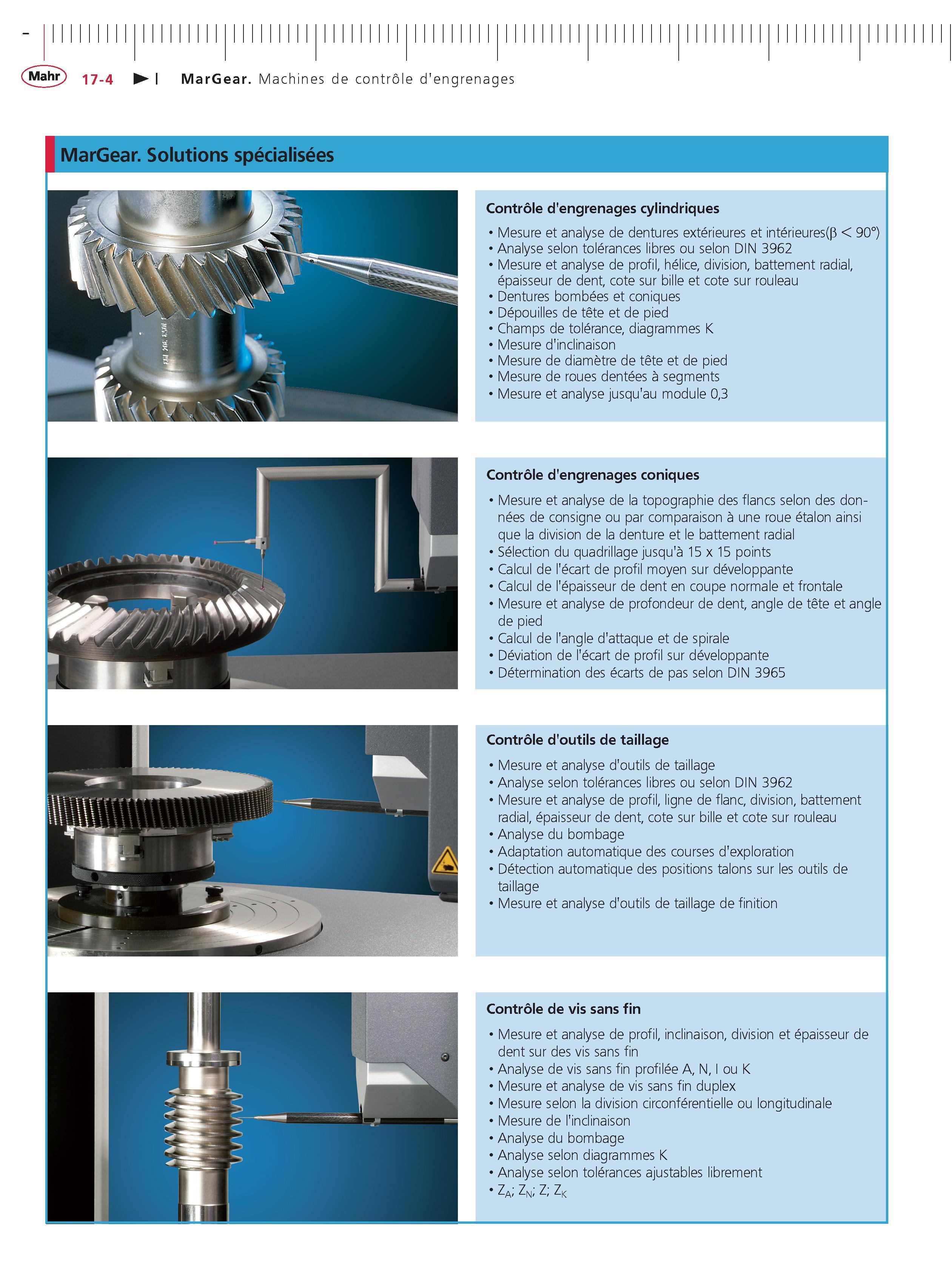

MarGear. Machines de controle d'engrenages MarGear. Solutions specialisees Controle d'engrenages cylindriques Mesure et analyse de dentures exterieures et interieures(p 90 Analyse selon tolerances libres ou selon DIN 3962 Mesure et analyse de profil helice division battement radial epaisseur de dent cote sur bille et cote sur rouleau Dentures bombees et coniques Depouilles de tete et de pied Champs de tolerance diagrammes K Mesure d'inclinaison Mesure de diametre de tete et de pied Mesure de roues dentees a segments Mesure et analyse jusqu'au module 03 Controle d'engrenages coniques Mesure et analyse de la topographie des flancs selon des donnees de consigne ou par comparaison a une roue etalon ainsi que la division de la denture et le battement radial Selection du quadrillage jusqu'a 15 x 15 points Calcul de l'ecart de profil moyen sur developpante Calcul de l'epaisseur de dent en coupe normale et frontale Mesure et analyse de profondeur de dent angle de tete et angle de pied Calcul de l'angle d'attaque et de spirale Deviation de l'ecart de profil sur developpante Determination des ecarts de pas selon DIN 3965 Controle d'outils de taillage Mesure et analyse d'outils de taillage Analyse selon tolerances libres ou selon DIN 3962 Mesure et analyse de profil ligne de flanc division battement radial epaisseur de dent cote sur bille et cote sur rouleau Analyse du bombage Adaptation automatique des courses d'exploration Detection automatique des positions talons sur les outils de taillage Mesure et analyse d'outils de taillage de finition Controle de vis sans fin Mesure et analyse de profil inclinaison division et epaisseur de dent sur des vis sans fin Analyse de vis sans fin profilee A N I ou K Mesure et analyse de vis sans fin duplex Mesure selon la division circonferentielle ou longitudinale Mesure de l'inclinaison Analyse du bombage Analyse selon diagrammes K Analyse selon tolerances ajustables librement za; zn; Z; ZK
