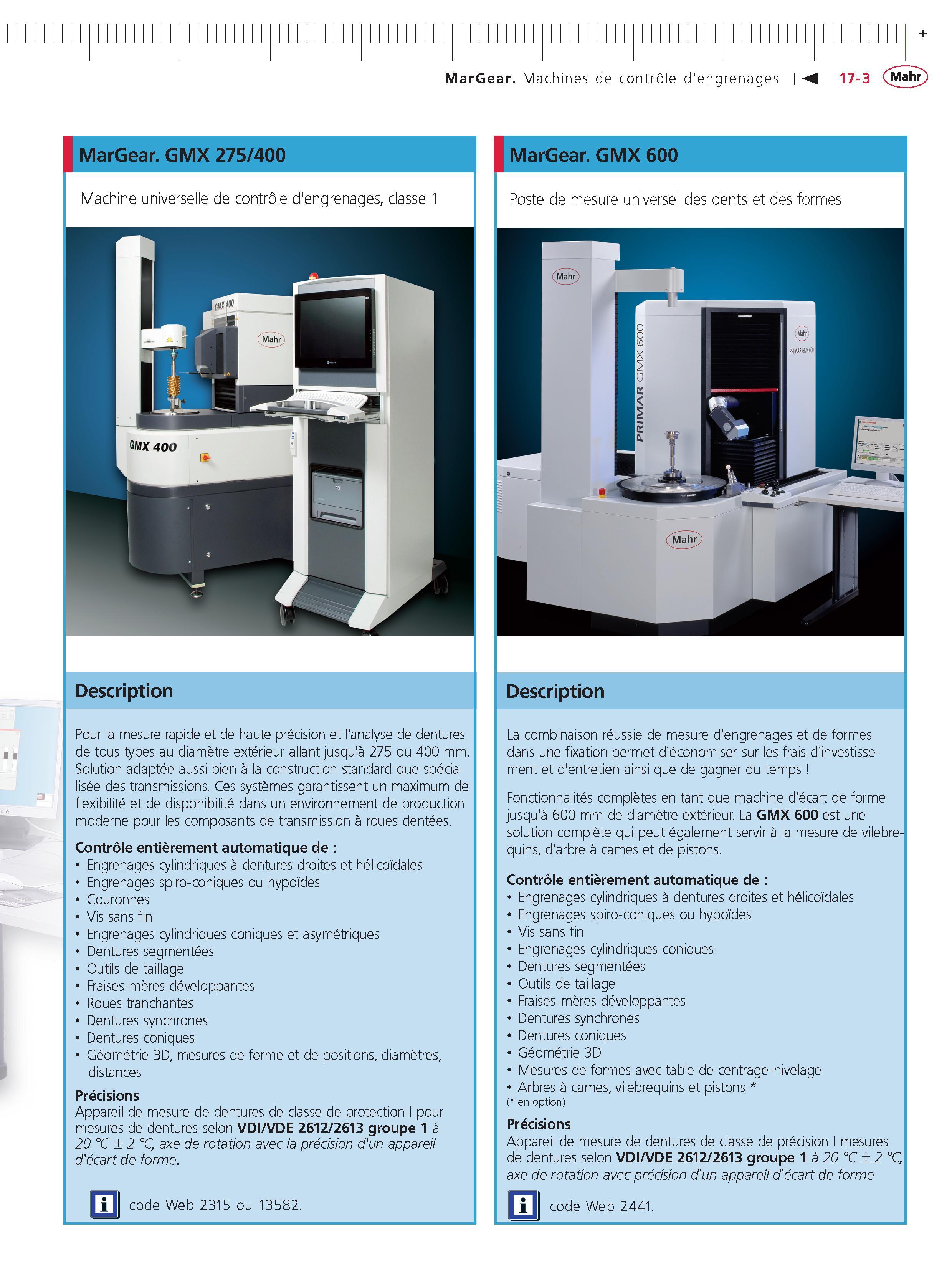

MarGear. GMX 275 400 Machine universelle de controle d'engrenages classe 1 MarGear. GMX 600 Poste de mesure universel des dents et des formes Description Pour la mesure rapide et de haute precision et l'analyse de dentures de tous types au diametre exterieur allant jusqu'a 275 ou 400 mm. Solution adaptee aussi bien a la construction standard que specialisee des transmissions. Ces systemes garantissent un maximum de flexibilite et de disponibilite dans un environnement de production moderne pour les composants de transmission a roues dentees. Controle entierement automatique de Engrenages cylindriques a dentures droites et helicoidales Engrenages spiro-coniques ou hypoides Couronnes Vis sans fin Engrenages cylindriques coniques et asymetriques Dentures segmentees Outils de taillage Fraises-meres developpantes Roues tranchantes Dentures synchrones Dentures coniques Geometrie 3D mesures de forme et de positions diametres distances precisions Appareil de mesure de dentures de classe de protection I pour mesures de dentures selon VDI VDE 2612 2613 groupe 1 a 20 C 2 C axe de rotation avec la precision d'un appareil d'ecart de forme. m code Web 2315 ou 13582. Description La combinaison reussie de mesure d'engrenages et de formes dans une fixation permet d'economiser sur les frais d'investissement et d'entretien ainsi que de gagner du temps Fonctionnalites completes en tant que machine d'ecart de forme jusqu'a 600 mm de diametre exterieur. La GMX 600 est une solution complete qui peut egalement servir a la mesure de vilebrequins d'arbre a cames et de pistons. Controle entierement automatique de Engrenages cylindriques a dentures droites et helicoidales Engrenages spiro-coniques ou hypoides Vis sans fin Engrenages cylindriques coniques Dentures segmentees Outils de taillage Fraises-meres developpantes Dentures synchrones Dentures coniques Geometrie 3D Mesures de formes avec table de centrage-nivelage Arbres a cames vilebrequins et pistons ( en option) precisions Appareil de mesure de dentures de classe de precision I mesures de dentures selon VDI VDE 2612 2613 groupe 1 a 20 C 2 C axe de rotation avec precision d'un appareil d'ecart de forme m code Web 2441.
