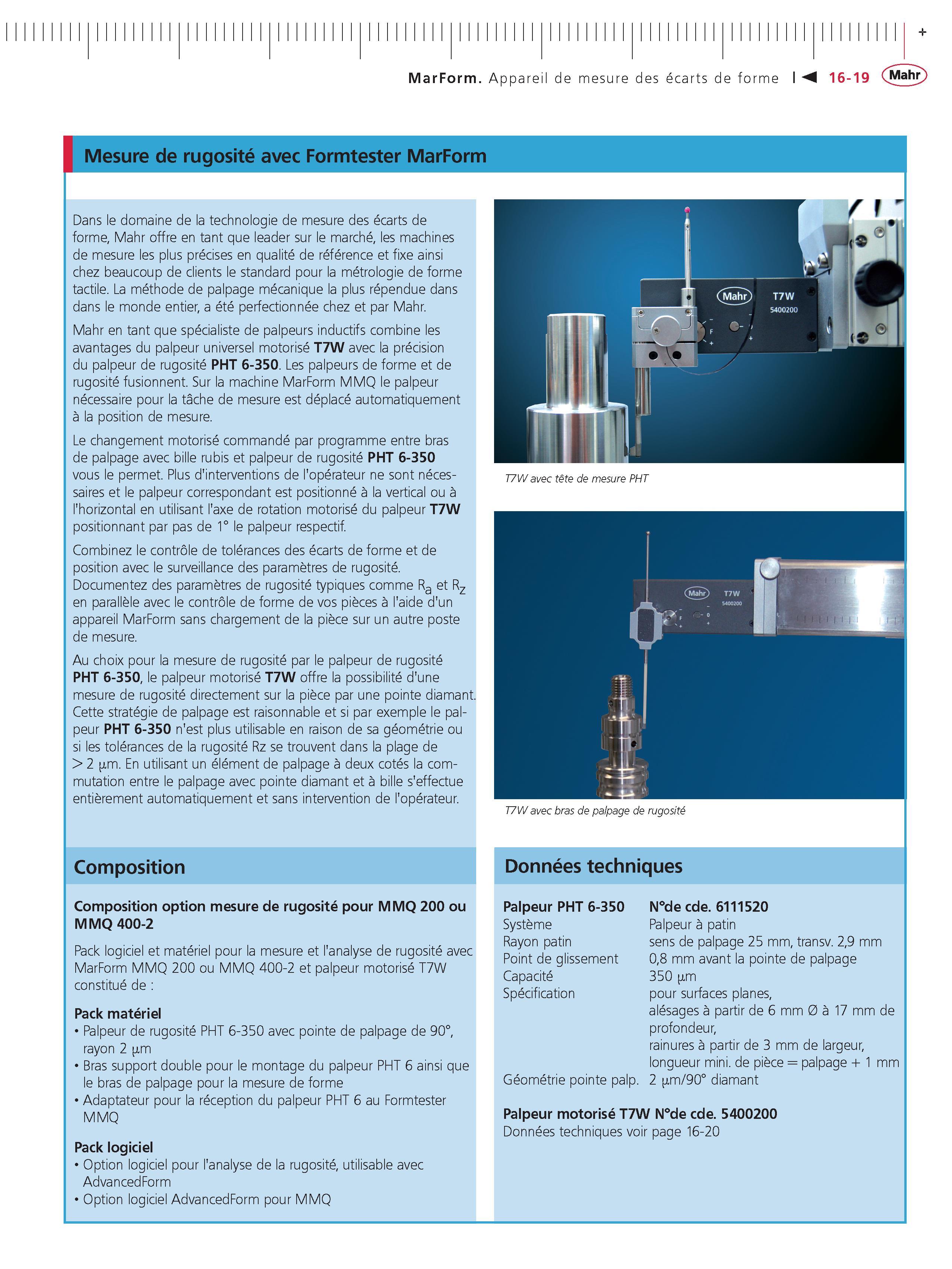

I Mesure de rugosite avec Formtester MarForm Dans le domaine de la technologie de mesure des ecarts de forme Mahr offre en tant que leader sur le marche les machines de mesure les plus precises en qualite de reference et fixe ainsi chez beaucoup de clients le standard pour la metrologie de forme tactile. La methode de palpage mecanique la plus rependue dans dans le monde entier a ete perfectionnee chez et par Mahr. Mahr en tant que specialiste de palpeurs inductifs combine les avantages du palpeur universel motorise T7W avec la precision du palpeur de rugosite PHT 6-350. Les palpeurs de forme et de rugosite fusionnent. Sur la machine MarForm MMQ le palpeur necessaire pour la tache de mesure est deplace automatiquement a la position de mesure. Le changement motorise commande par programme entre bras de palpage avec bille rubis et palpeur de rugosite PHT 6-350 vous le permet. Plus d'interventions de l'operateur ne sont necessaires et le palpeur correspondant est positionne a la vertical ou a l'horizontal en utilisant l'axe de rotation motorise du palpeur T7W positionnant par pas de 1 le palpeur respectif. Combinez le controle de tolerances des ecarts de forme et de position avec le surveillance des parametres de rugosite. Documentez des parametres de rugosite typiques comme R en parallele avec le controle de forme de vos pieces a l'aide d'un appareil MarForm sans chargement de la piece sur un autre poste de mesure. Au choix pour la mesure de rugosite par le palpeur de rugosite PHT 6-350 le palpeur motorise T7W offre la possibilite d'une mesure de rugosite directement sur la piece par une pointe diamant. Cette strategie de palpage est raisonnable et si par exemple le palpeur PHT 6-350 n' est plus utilisable en raison de sa geometrie ou si les tolerances de la rugosite Rz se trouvent dans la plage de 2 m. En utilisant un element de palpage a deux cotes la commutation entre le palpage avec pointe diamant et a bille s'effectue entierement automatiquement et sans intervention de l'operateur. a et Rz T7W avec tete de mesure PHT T7W avec bras de palpage de rugosite Composition Donnees techniques Composition option mesure de rugosite pour MMQ 200 ou MMQ 400-2 Pack logiciel et materiel pour la mesure et l'analyse de rugosite avec MarForm MMQ 200 ou MMQ 400-2 et palpeur motorise T7W constitue de Pack materiel Palpeur de rugosite PHT 6-350 avec pointe de palpage de 90 rayon 2 m Bras support double pour le montage du palpeur PHT 6 ainsi que le bras de palpage pour la mesure de forme Adaptateur pour la reception du palpeur PHT 6 au Formtester MMQ Pack logiciel Option logiciel pour l'analyse de la rugosite utilisable avec AdvancedForm Option logiciel AdvancedForm pour MMQ Palpeur PHT 6-350 Systeme Rayon patin Point de glissement Capacite Specification Geometrie pointe palp. Nde cde. 6111520 Palpeur a patin sens de palpage 25 mm transv. 29 mm 08 mm avant la pointe de palpage 350 m pour surfaces planes alesages a partir de 6 mm 0 a 17 mm de profondeur rainures a partir de 3 mm de largeur longueur mini. de piece palpage + 1 mm 2 m 90 diamant Palpeur motorise T7W Nde cde. 5400200 Donnees techniques voir page 16-20
