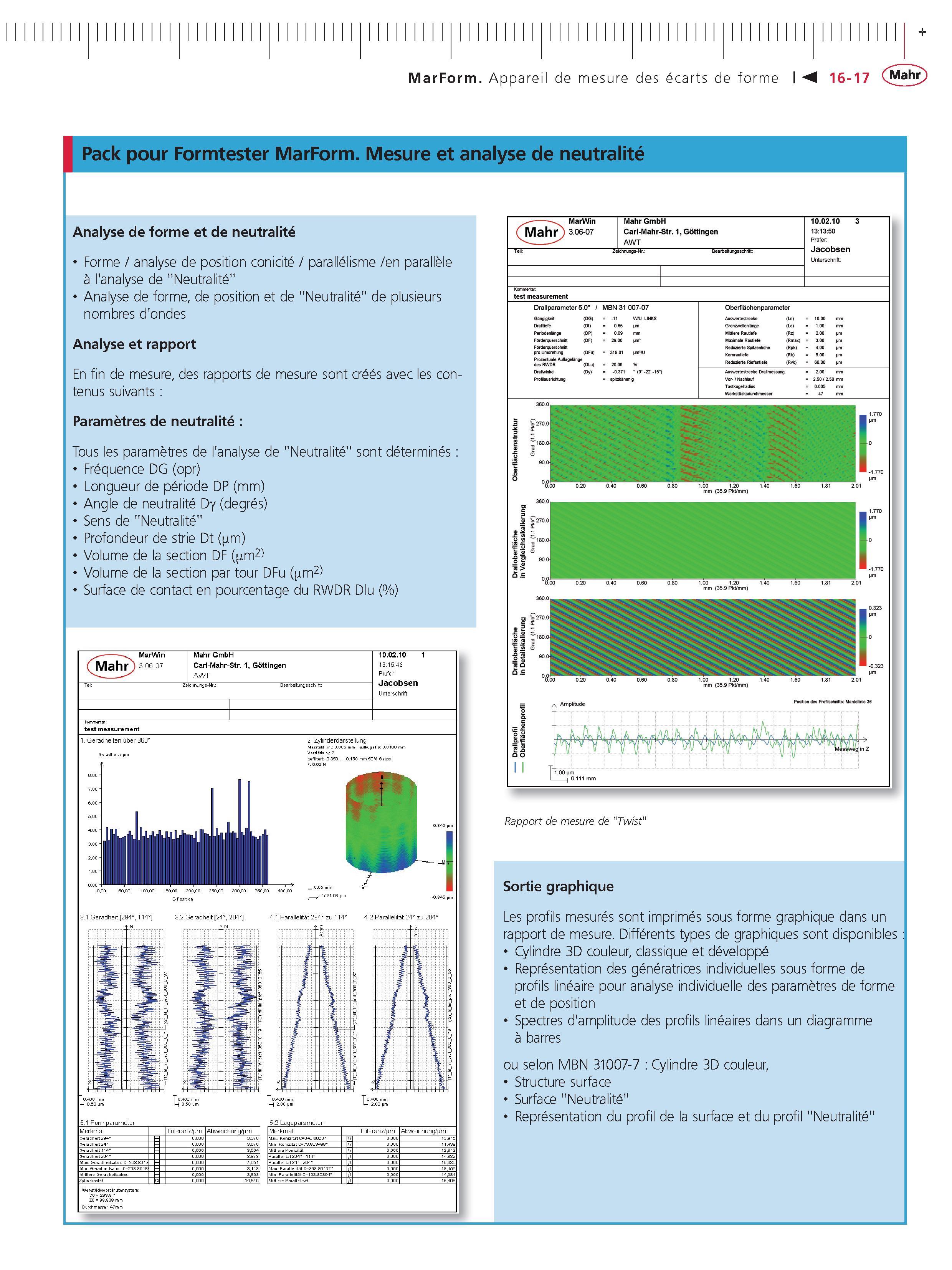

MarForm. Appareil de mesure des ecarts de forme I Pack pour Formtester MarForm. Mesure et analyse de neutralite Analyse de forme et de neutralite Forme analyse de position conicite parallelisme en parallele a l'analyse de ''Neutralite'' Analyse de forme de position et de "Neutralite" de plusieurs nombres d'ondes Analyse et rapport En fin de mesure des rapports de mesure sont crees avec les contenus suivants Parametres de neutralite Tous les parametres de l'analyse de ''Neutralite'' sont determines Frequence DG (opr) Longueur de periode DP (mm) Angle de neutralite Dy (degres) Sens de "Neutralite" Profondeur de strie Dt ( m) Volume de la section DF ( m2) Volume de la section par tour DFu ( m2) Surface de contact en pourcentage du RWDR Dlu (%) Rapport de mesure de "Twist' Sortie graphique Les profils mesures sont imprimes sous forme graphique dans un rapport de mesure. Differents types de graphiques sont disponibles Cylindre 3D couleur classique et developpe Representation des generatrices individuelles sous forme de profils lineaire pour analyse individuelle des parametres de forme et de position Spectres d'amplitude des profils lineaires dans un diagramme a barres ou selon MBN 31007-7 Cylindre 3D couleur Structure surface Surface "Neutralite" Representation du profil de la surface et du profil "Neutralite"
