343 Каталог MAHR 2011 Измерительный инструмент и приборы для линейно-угловых измерений Стр.14-9

Каталог MAHR 2011 Измерительный инструмент и приборы Стр. 14-9 0343 FRA Lab2u

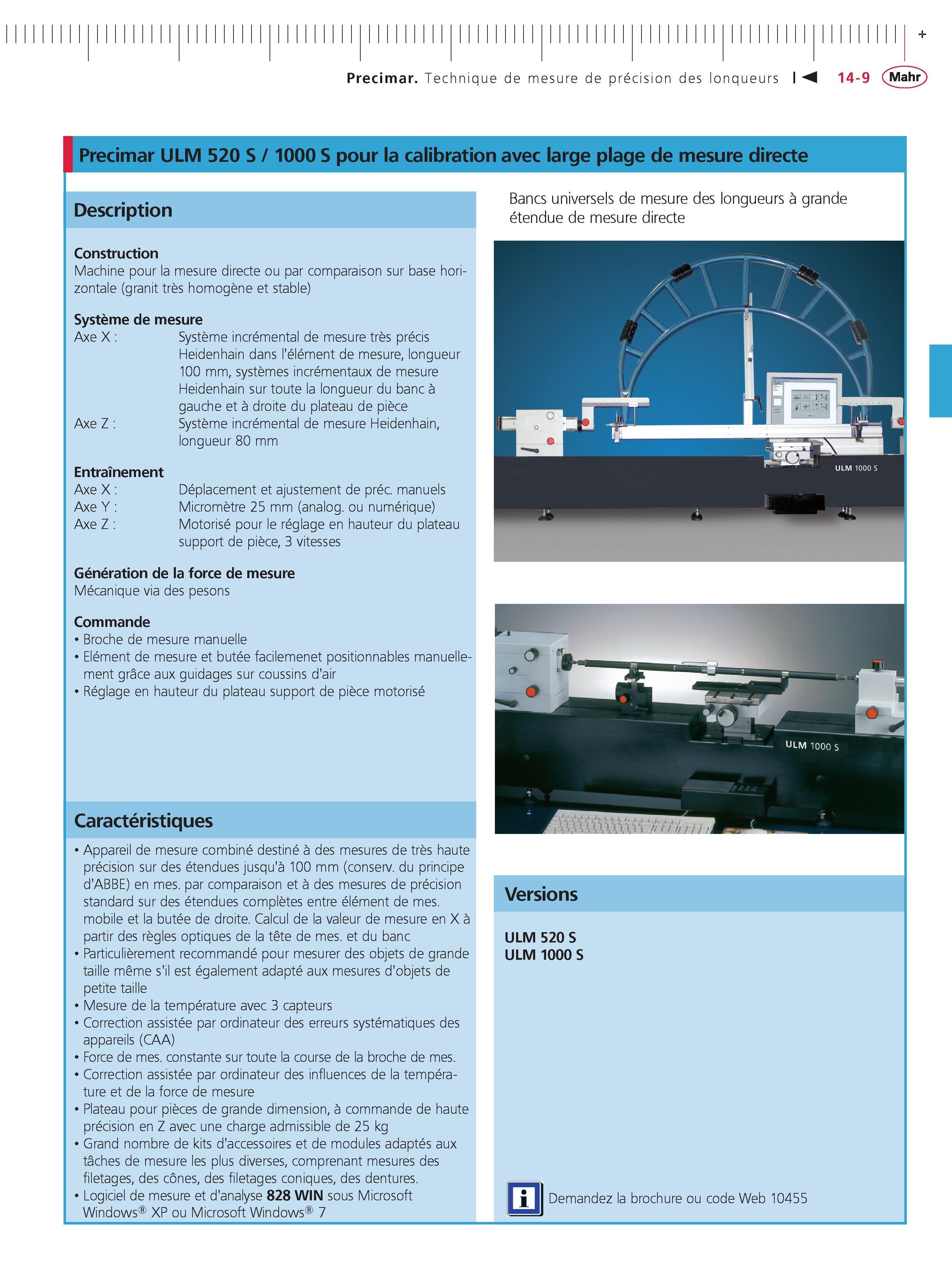

Precimar ULM 520 S 1000 S pour la calibration avec large plage de mesure directe Description Construction Machine pour la mesure directe ou par comparaison sur base horizontale (granit tres homogene et stable) Systeme de mesure Axe X Systeme incremental de mesure tres precis Heidenhain dans l'element de mesure longueur 100 mm systemes incrementaux de mesure Heidenhain sur toute la longueur du banc a gauche et a droite du plateau de piece Axe Z Systeme incremental de mesure Heidenhain longueur 80 mm Entrainement Axe X Axe Y Axe Z Deplacement et ajustement de prec. manuels Micrometre 25 mm (analog. ou numerique) Motorise pour le reglage en hauteur du plateau support de piece 3 vitesses Generation de la force de mesure Mecanique via des pesons Commande Broche de mesure manuelle Element de mesure et butee facilemenet positionnables manuellement grace aux guidages sur coussins d'air Reglage en hauteur du plateau support de piece motorise Caracteristiques Appareil de mesure combine destine a des mesures de tres haute precision sur des etendues jusqu'a 100 mm (conserv. du principe d'ABBE) en mes. par comparaison et a des mesures de precision standard sur des etendues completes entre element de mes. mobile et la butee de droite. Calcul de la valeur de mesure en X a partir des regles optiques de la tete de mes. et du banc Particulierement recommande pour mesurer des objets de grande taille meme s'il est egalement adapte aux mesures d'objets de petite taille Mesure de la temperature avec 3 capteurs Correction assistee par ordinateur des erreurs systematiques des appareils (CAA) Force de mes. constante sur toute la course de la broche de mes. Correction assistee par ordinateur des influences de la temperature et de la force de mesure Plateau pour pieces de grande dimension a commande de haute precision en Z avec une charge admissible de 25 kg Grand nombre de kits d'accessoires et de modules adaptes aux taches de mesure les plus diverses comprenant mesures des filetages des cones des filetages coniques des dentures. Logiciel de mesure et d'analyse 828 WIN sous Microsoft Windows XP ou Microsoft Windows 7 Bancs universels de mesure des longueurs a grande etendue de mesure directe Versions
