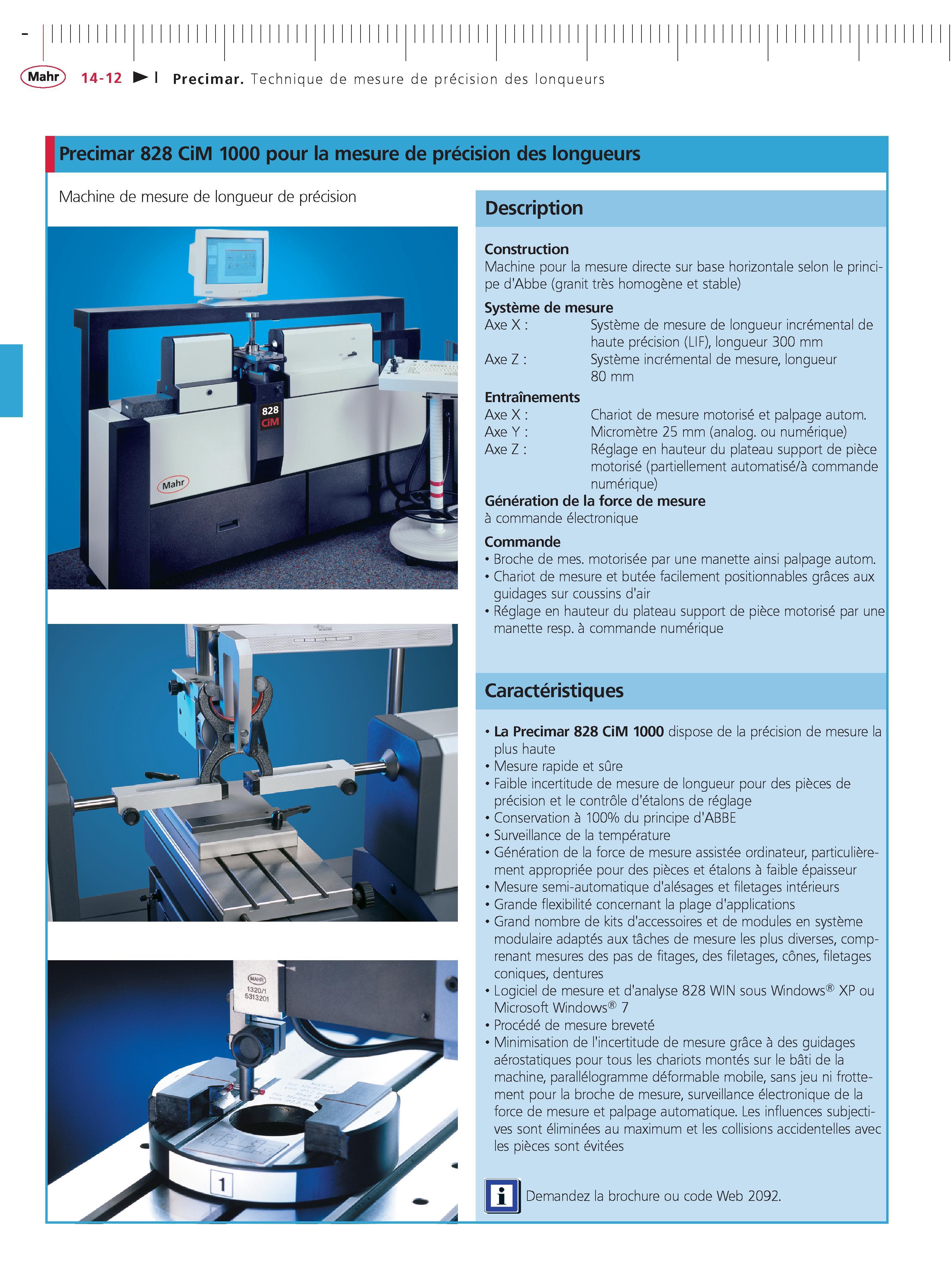

Precimar. Technique de mesure de precision des lonqueurs Precimar 828 CiM 1000 pour la mesure de precision des longueurs Machine de mesure de longueur de precision Description Construction Machine pour la mesure directe sur base horizontale selon le principe d'Abbe (granit tres homogene et stable) Systeme de mesure Axe X Systeme de mesure de longueur incremental de haute precision (LIF) longueur 300 mm Axe Z Systeme incremental de mesure longueur 80 mm Entrainements Axe X Chariot de mesure motorise et palpage autom. Axe Y Micrometre 25 mm (analog. ou numerique) Axe Z Reglage en hauteur du plateau support de piece motorise (partiellement automatise a commande numerique) Generation de la force de mesure a commande electronique Commande Broche de mes. motorisee par une manette ainsi palpage autom. Chariot de mesure et butee facilement positionnables graces aux guidages sur coussins d'air Reglage en hauteur du plateau support de piece motorise par une manette resp. a commande numerique Caracteristiques La Precimar 828 CiM 1000 dispose de la precision de mesure la plus haute Mesure rapide et sure Faible incertitude de mesure de longueur pour des pieces de precision et le controle d'etalons de reglage Conservation a 100% du principe d'ABBE Surveillance de la temperature Generation de la force de mesure assistee ordinateur particulierement appropriee pour des pieces et etalons a faible epaisseur Mesure semi-automatique d'alesages et filetages interieurs Grande flexibilite concernant la plage d'applications Grand nombre de kits d'accessoires et de modules en systeme modulaire adaptes aux taches de mesure les plus diverses comprenant mesures des pas de fitages des filetages cones filetages coniques dentures Logiciel de mesure et d'analyse 828 WIN sous Windows XP ou Microsoft Windows 7 Procede de mesure brevete Minimisation de l'incertitude de mesure grace a des guidages aerostatiques pour tous les chariots montes sur le bati de la machine parallelogramme deformable mobile sans jeu ni frottement pour la broche de mesure surveillance electronique de la force de mesure et palpage automatique. Les influences subjectives sont eliminees au maximum et les collisions accidentelles avec les pieces sont evitees m Demandez la brochure ou code Web 2092.
