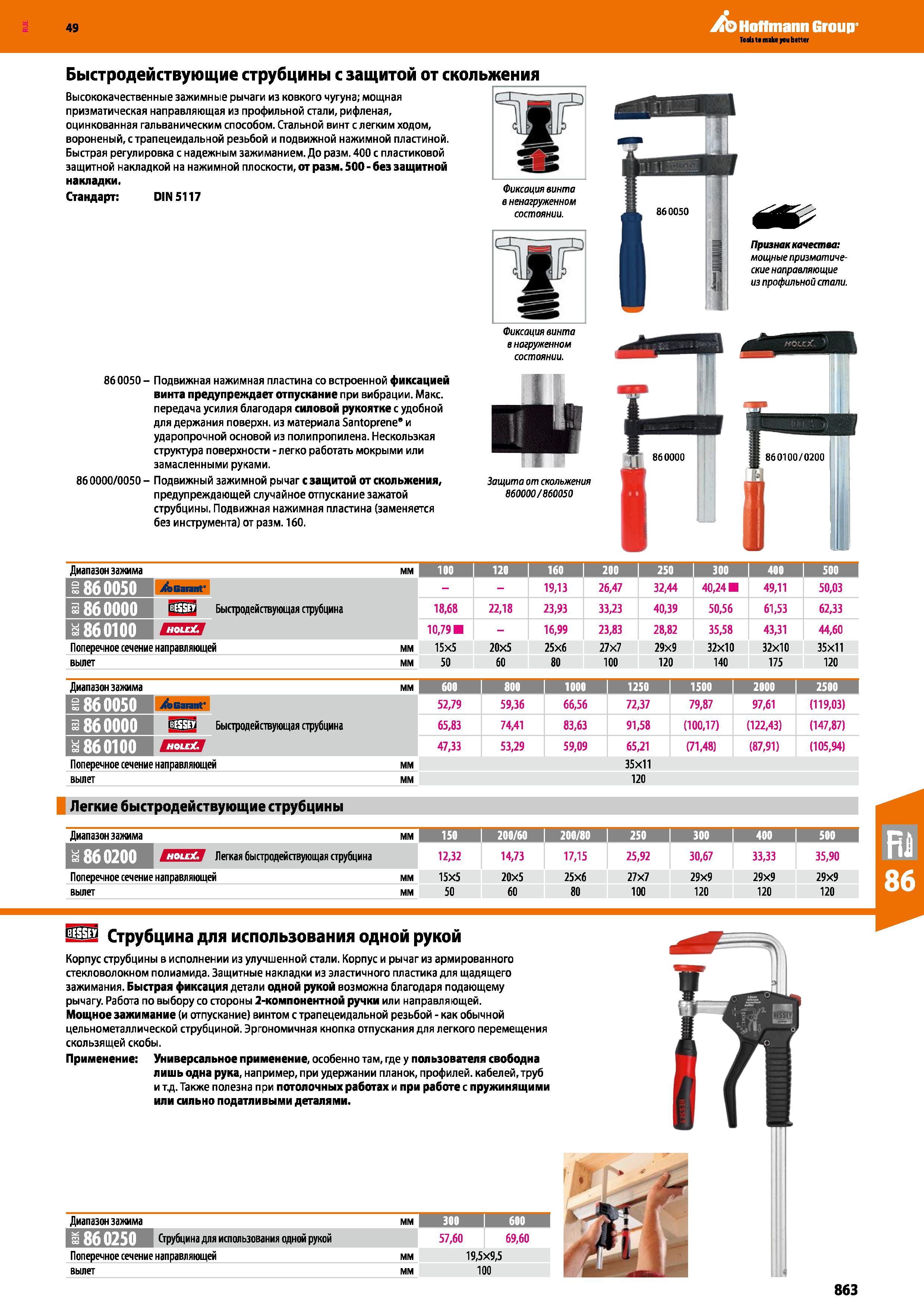

Teds t main you better Быстродействующие струбцины с защитой от скольжения Высококачественные зажимные рычаги из ковкого чугуна; мощная призматическая направляющая из профильной стали, рифленая, оцинкованная гальваническим способом. Стальной винт с легким ходом, вороненый, с трапецеидальной резьбой и подвижной нажимной пластиной. Быстрая регулировка с надежным зажиманием. До разм. 400 с пластиковой защитной накладкой на нажимной плоскости, от разм. 500-без защитной накладки. Стандарт: DIN 5117 Фиксация винта в ненагруженном состоянии. Признак качества: мощные призматические направляющие из профильной стали. Фиксация винта в нагруженном состоянии. 86 0050 - Подвижная нажимная пластина со встроенной фиксацией винта предупреждает отпускание при вибрации. Макс. передача усилия благодаря силовой рукоятке с удобной для держания поверхн. из материала Santoprene” и ударопрочной основой из полипропилена. Нескользкая структура поверхности - легко работать мокрыми или замасленными руками. 86 0000 0050 - Подвижный зажимной рычаг с защитой от скольжения, предупреждающей случайное отпускание зажатой струбцины. Подвижная нажимная пластина (заменяется без инструмента) от разм. 160. Защита от скольжения 860000 860050 Диапазон зажима мм 100 120 160 200 250 300 1ЖПШ1 500 шшшш XbGannt' 19,13 26,47 32,44 40,24 49,11 50,03 а 86 0000 223 Быстродействующая струбцина 18,68 22,18 23,93 33,23 40,39 50,56 61,53 62,33 Й860100 ШШТТМ 10,79 - 16,99 23,83 28,82 35,58 43,31 44,60 Поперечное сечение направляющей мм 15x5 20x5 25x6 27x7 29x9 32x10 32x10 35x11 вылет мм 50 60 80 100 120 140 175 120 Диапазон зажима мм 800 1000 1250 1500 2000 2500 1 5 j&Gannt' 52,79 59,36 66,56 72,37 79,87 97,61 (119,03) i 86 0000 ЕРШЗ Быстродействующая струбцина 65,83 74,41 83,63 91,58 (100,17) (122,43) (147,87) а 860Ю0 ШШТТЦ 47,33 53,29 59,09 65,21 (71,48) (87,91) (105,94) Поперечное сечение направляющей мм 35x11 вылет мм 120 Легкие быстродействующие струбцины Диапазон зажима мм 150 i 200 60 I 200 80 i 250 i 300 i 400 500 Пргкйя йыгтрплрйггтмшйя apvfiiiLiHa 12,32 14,73 17,15 25,92 30,67 33,33 35,90 Поперечное сечение направляющей мм 15x5 20X5 25x6 27X7 29x9 29x9 29x9 вылет мм 50 60 80 100 120 120 120 Струбцина для использования одной рукой Корпус струбцины в исполнении из улучшенной стали. Корпус и рычаг из армированного стекловолокном полиамида. Защитные накладки из эластичного пластика для щадящего зажимания. Быстрая фиксация детали одной рукой возможна благодаря подающему рычагу. Работа по выбору со стороны 2-компонентной ручки или направляющей. Мощное зажимание (и отпускание) винтом с трапецеидальной резьбой - как обычной цельнометаллической струбциной. Эргономичная кнопка отпускания для легкого перемещения скользящей скобы. Применение: Универсальное применение, особенно там, где у пользователя свободна лишь одна рука, например, при удержании планок, профилей, кабелей, труб и т.д. Также полезна при потолочных работах и при работе с пружинящими или сильно податливыми деталями. Диапазон зажима я 300 I 600 I Струбцина для использования одной рукой 57,60 69,60 Поперечное сечение направляющей мм 19,5x9,5 вылет мм 100 863
