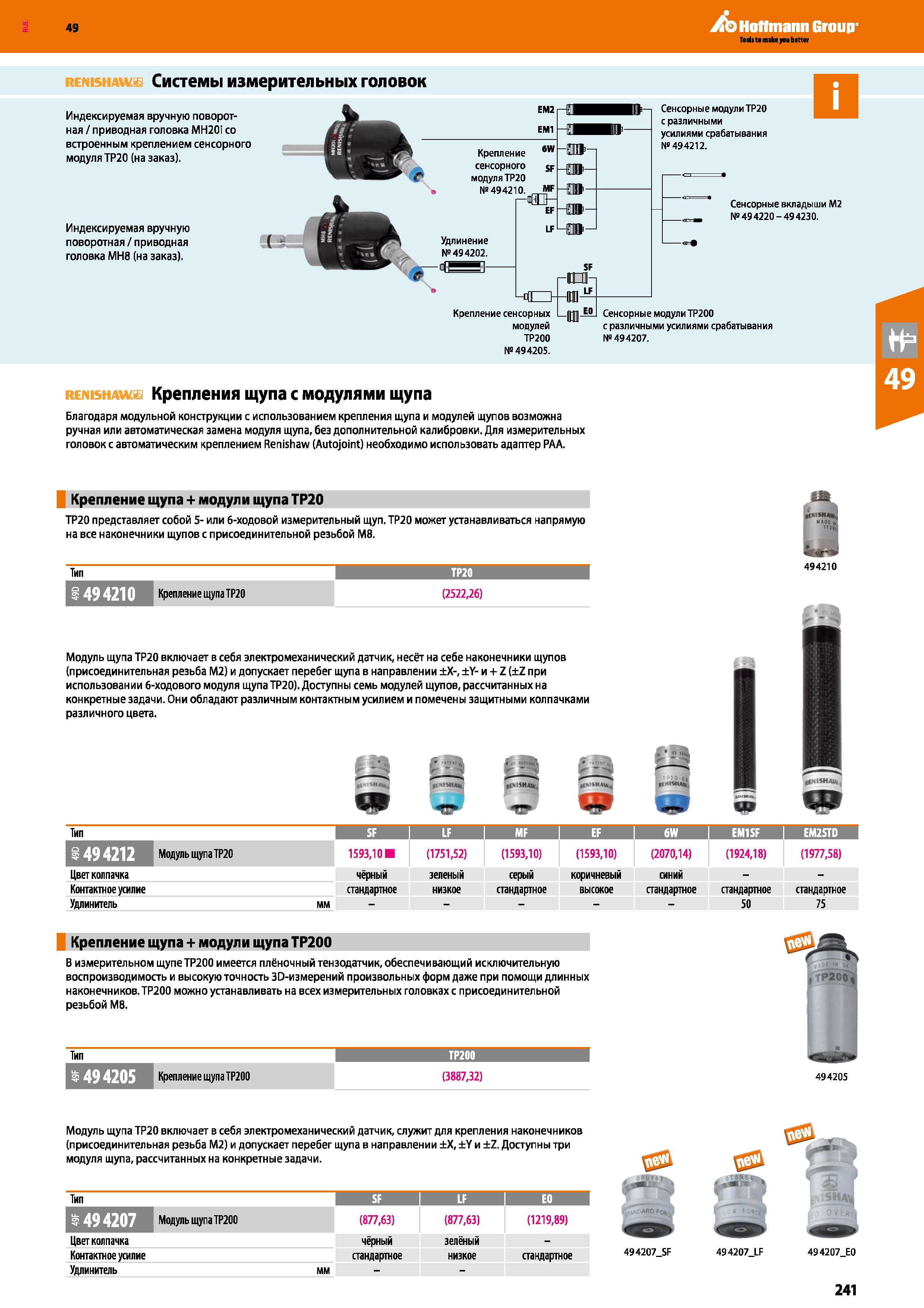

241 Каталог HOFFMANN GROUP 2018 Инструмент ручной Измерительные приборы Инвентарь Стр.241

Каталог HOFFMANN GROUP 2018 Инструмент Приборы Инвентарь Стр. 241 0241 Lab2u

Системы измерительных головок Индексируемая вручную поворотная приводная головка MH20i со встроенным креплением сенсорного модуля ТР20 (на заказ). Индексируемая вручную поворотная приводная головка МН8 (на заказ). ЕМ2 ЕМ1 Крепление 6W сенсорного SF модуля ТР20 Ns 494210. MF — EF LF че- чене - гЕП-LF ЧЗНЬНШ Крепление сенсорных модулей Сенсорные модули ТР20 с различными усилиями срабатывания № 494212. Сенсорные вкладыши М2 № 49 4220 - 49 4230. ДД Е0 Сенсорные модули ТР200 с различными усилиями срабатывания ТР200 № 494207. № 494205. Крепления щупа с модулями щупа Благодаря модульной конструкции с использованием крепления щупа и модулей щупов возможна ручная или автоматическая замена модуля щупа, без дополнительной калибровки. Для измерительных головок с автоматическим креплением Renishaw (Autojoint) необходимо использовать адаптер РАА. Крепление щупа + модули щупа ТР20 ТР20 представляет собой 5- или б-ходовой измерительный щуп. ТР20 может устанавливаться напрямую на все наконечники щупов с присоединительной резьбой М8. Тип ТР20 Ш1МД Крепление щупаТР20 (2522,26) Модуль щупа ТР20 включает в себя электромеханический датчик, несёт на себе наконечники щупов (присоединительная резьба М2) и допускает перебег щупа в направлении ±Х-, ±Y- и + Z (±Z при использовании 6-ходового модуля щупа ТР20). Доступны семь модулей щупов, рассчитанных на конкретные задачи. Они обладают различным контактным усилием и помечены защитными колпачками различного цвета. If'МАК. 494210 1 Щ ,.f sh.-w. Тип LF I MF I EF I 6W EM1SF I EM2STD 1 Модуль щупа ТР20 1593,10 (1751,52) (1593,10) (1593,10) (2070,14) (1924,18) (1977,58) Цвет колпачка чёрный зеленый серый коричневый СИНИЙ Контактное усилие стандартное низкое стандартное высокое стандартное стандартное стандартное Удлинитель мм 50 75 Крепление щупа + модули щупа ТР200 В измерительном щупеТР200 имеется плёночный тензсщатчик,обеспечивающий исключительную воспроизводимость и высокую точность ЗР-измерений произвольных форм даже при помощи длинных наконечников. ТР200 можно устанавливать на всех измерительных головках с присоединительной резьбой М8. Тип ЛИНД Крепление щупа ТР200 (3887,32) 494205 Модуль щупа ТР20 включает в себя электромеханический датчик, служит для крепления наконечников (присоединительная резьба М2) и допускает перебег щупа в направлении ±Х, ±Y и ±2, Доступны три модуля щупа, рассчитанных на конкретные задачи. Тип LF I Е0 I Модуль щупаТР200 (877,63) (877,63) (1219,89) Цвет колпачка чёрный зелёный - Контактное усилие стандартное низкое стандартное Удлинитель мм - 494207 SF 49 4207 LF 49 4207 EQ
