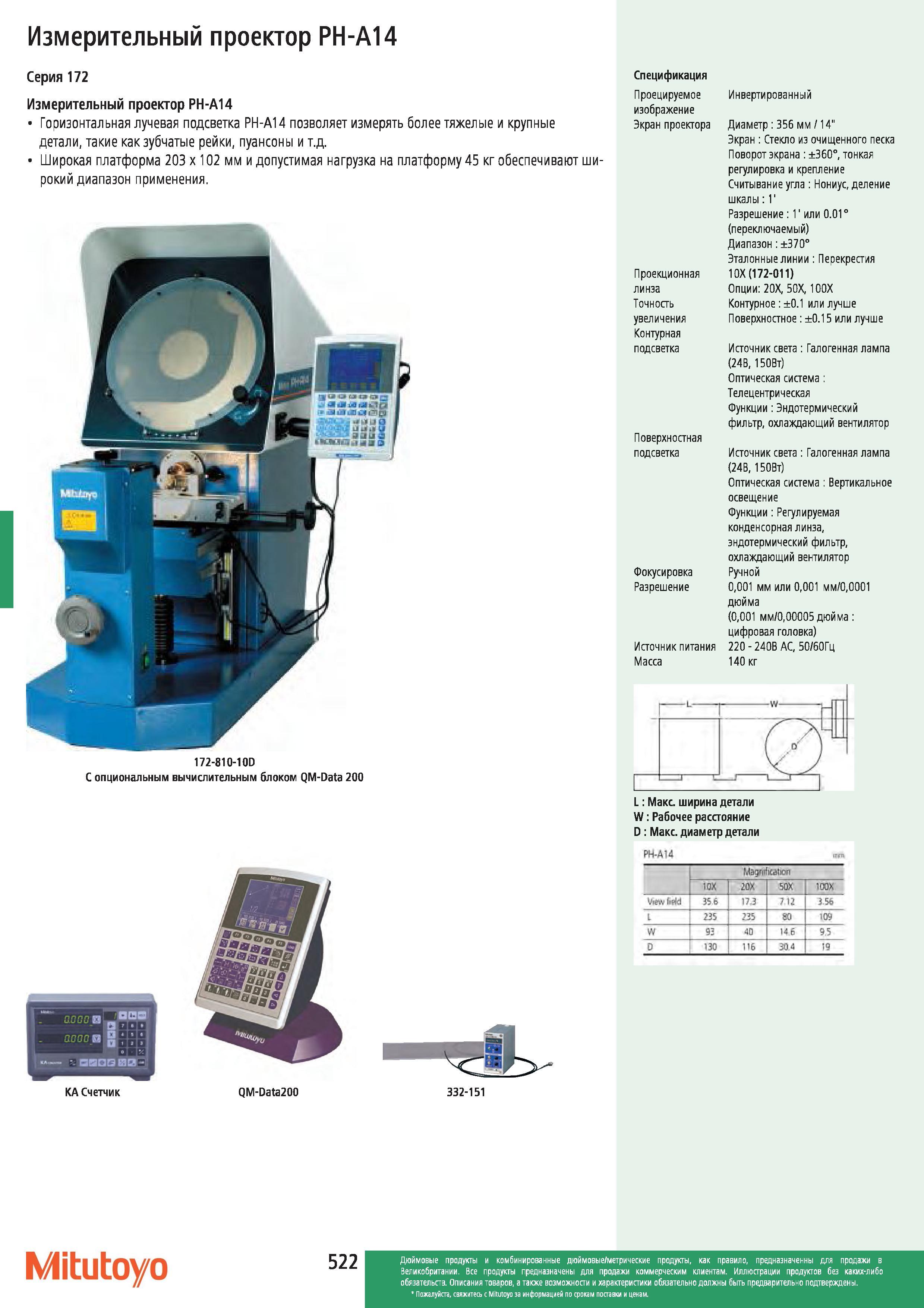

Измерительный проектор Mitutoyo РН-А14 Горизонтальная лучевая подсветка РН-А14 позволяет измерять более тяжелые и крупные детали такие как зубчатые рейки пуансоны Широкая платформа 203 х 102 мм и допустимая нагрузка на платформу 45 кг обеспечивают ши рокий диапазон применения. 172-810-10D С опциональным вычислительным блоком QM-Data 200 КА Счетчик QM-Data200 332-151 Спецификация Проецируемое изображение Экран проектора Проекционная линза Точность увеличения Контурная подсветка Поверхностная подсветка Фокусировка Разрешение Источник питания Масса Инвертированный Диаметр 356 мм 14" Экран Стекло из очищенного песка Поворот экрана 360 тонкая регулировка и крепление Считывание угла Нониус деление шкалы Разрешение 1' или 0.01 (переключаемый) Диапазон 370 Эталонные линии Перекрестия 10Х (172-011) Опции 20Х 50Х 100Х Контурное 0.1 или лучше Поверхностное 0.15 или лучше Источник света Галогенная лампа (24В 150Вт) Оптическая система Телецентрическая Функции Эндотермический фильтр охлаждающий вентилятор Источник света Галогенная лампа (24В 150Вт) Оптическая система Вертикальное освещение Функции Регулируемая конденсорная линза эндотермический фильтр охлаждающий вентилятор Ручной 0001 мм или 0001 мм 00001 дюйма (0001 мм 000005 дюйма цифровая головка) 220 240В АС 50 60Гц 140 кг L Макс. ширина детали W Рабочее расстояние D Макс. диаметр детали PH-A14 Magnification 10X 20X SOX 100X View field 356 17.3 712 3.56 235 235 80 109 W 92 40 14 6 95 D 130 116 30 4 19 Mitutoyo Дюймовые продукты и комбинированные дюймовые метрические продукты как правило предназначенны для продажи в Великобритании Измерительный проектор РН-А14 Серия 172
