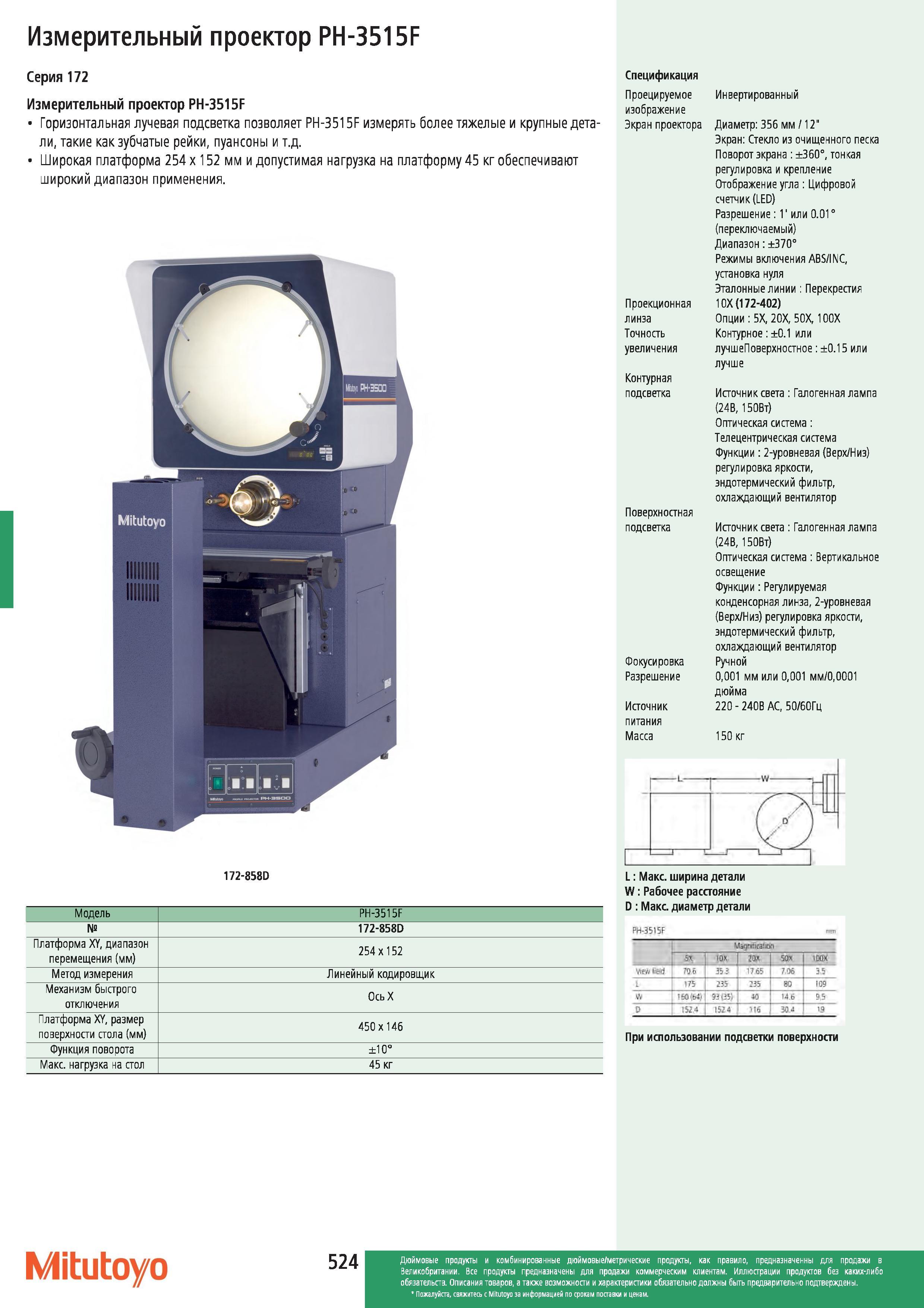

Измерительный проектор Mitutoyo PH-3515F Горизонтальная лучевая подсветка позволяет PH-3515F измерять более тяжелые и крупные детали такие как зубчатые рейки пуансоны Широкая платформа 254 х 152 мм и допустимая нагрузка на платформу 45 кг обеспечивают широкий диапазон применения. 172-858D Модель PH-3515F 172-858D Платформа XY диапазон перемещения (мм) 254x 152 Метод измерения Линейный кодировщик Механизм быстрого отключения ОсьХ Платформа XY размер поверхности стола (мм) 450x146 Функция поворота 10 Макс. нагрузка на стол 45 кг Спецификация Проецируемое изображение Экран проектора Проекционная линза Точность увеличения Контурная подсветка Поверхностная подсветка Фокусировка Разрешение Источник питания Масса Инвертированный Диаметр 356 мм 12" Экран Стекло из очищенного песка Поворот экрана 360 тонкая регулировка и крепление Отображение угла Цифровой счетчик (LED) Разрешение 1' или 0.01 (переключаемый) Диапазон 370 Режимы включения ABS INC установка нуля Эталонные линии Перекрестия 10Х (172-402) Опции 5Х 20Х 50Х 100Х Контурное 0.1 или лучшеПоверхностное 0.15 или лучше Источник света Галогенная лампа (24В 150Вт) Оптическая система Телецентрическая система Функции 2-уровневая (Верх Низ) регулировка яркости эндотермический фильтр охлаждающий вентилятор Источник света Галогенная лампа (24В 150Вт) Оптическая система Вертикальное освещение Функции Регулируемая конденсорная линза 2-уровневая (Верх Низ) регулировка яркости эндотермический фильтр охлаждающий вентилятор Ручной 0001 мм или 0001 мм 00001 дюйма 220 240В АС 50 60ГЦ 150 кг L Макс. ширина детали W Рабочее расстояние D Макс. диаметр детали Мау 1ха1юп S iox za SO 10QK VlfW r4d ЯЗ 1765 7.06 35 t 175 MS 80 109 ft 160 64) 93(25) И 146 95 EJ 1524 152 ИЙ 30 4 13 При использовании подсветки поверхности Mitutoyo Дюймовые продукты и комбинированные дюймовые метрические продукты как правило предназначенны для продажи в Великобритании Измерительный проектор PH-3515F Серия 172
