Датчик для измерения микроформ Mitutoyo LNP Нанощуп длинного диапазона LNP позволяет измерять мелкие элементы на деталях светонаправляющие пластины используя ал

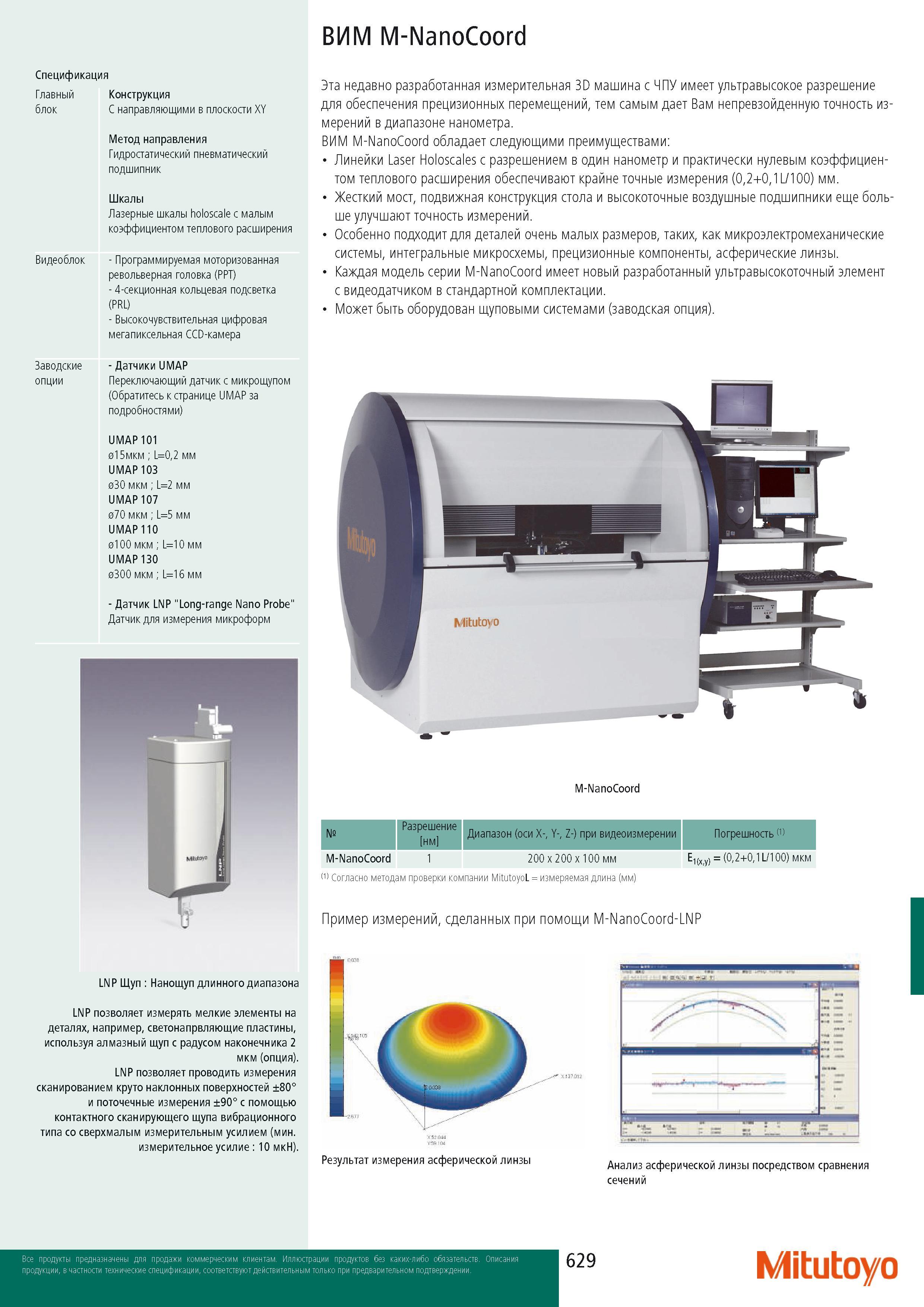

Датчик для измерения микроформ Mitutoyo LNP Нанощуп длинного диапазона LNP позволяет измерять мелкие элементы на деталях светонаправляющие пластины используя алмазный щуп с радусом наконечника 2 мкм LNP позволяет проводить измерения сканированием круто наклонных поверхностей 80 и поточечные измерения 90 с помощью контактного сканирующего щупа вибрационного типа со сверхмалым измерительным усилием (мин. измерительное усилие 10 мкН). Главный блок Видеоблок Заводские опции Эта недавно разработанная измерительная 3D машина с ЧПУ имеет ультравысокое разрешение для обеспечения прецизионных перемещений тем самым дает Вам непревзойденную точность измерений в диапазоне нанометра. ВИМ M-NanoCoord обладает следующими преимуществами Линейки Laser Holoscales с разрешением в один нанометр и практически нулевым коэффициентом теплового расширения обеспечивают крайне точные измерения (02+01L 100) мм. Жесткий мост подвижная конструкция стола и высокоточные воздушные подшипники еще больше улучшают точность измерений. Особенно подходит для деталей очень малых размеров таких как микроэлектромеханические системы интегральные микросхемы прецизионные компоненты асферические линзы. Каждая модель серии M-NanoCoord имеет новый разработанный ультравысокоточный элемент с видеодатчиком в стандартной комплектации. Может быть оборудован щуповыми системами (заводская опция). M-NanoCoord Разрешение нм Диапазон (оси X- Y- Z-) при видеоизмерении Погрешность (1) M-NanoCoord 1 200 x 200 x 100 мм E1(xy) (02+01 L 100) мкм (1) Согласно методам проверки компании MitutoyoL измеряемая длина (мм) Пример измерений сделанных при помощи M-NanoCoord-LNP Результат измерения асферической линзы Анализ асферической линзы посредством сравнения сечений Mitutoyo ВИМ M-NanoCoord Спецификация Конструкция С направляющими в плоскости XY Метод направления Гидростатический пневматический подшипник Шкалы Лазерные шкалы holoscale с малым коэффициентом теплового расширения - Программируемая моторизованная револьверная головка (PPT) - 4-секционная кольцевая подсветка (PRL) - Высокочувствительная цифровая мегапиксельная CCD-камера - Датчики UMAP Переключающий датчик с микрощупом (Обратитесь странице UMAP за подробностями) UMAP 101 015мкм L02 мм UMAP 103 030 мкм L2 мм UMAP 107 070 мкм L5 мм UMAP 110 0100 мкм L10 мм UMAP 130 0300 мкм L16 мм - Датчик LNP "Long-range Nano Probe" Щуп
