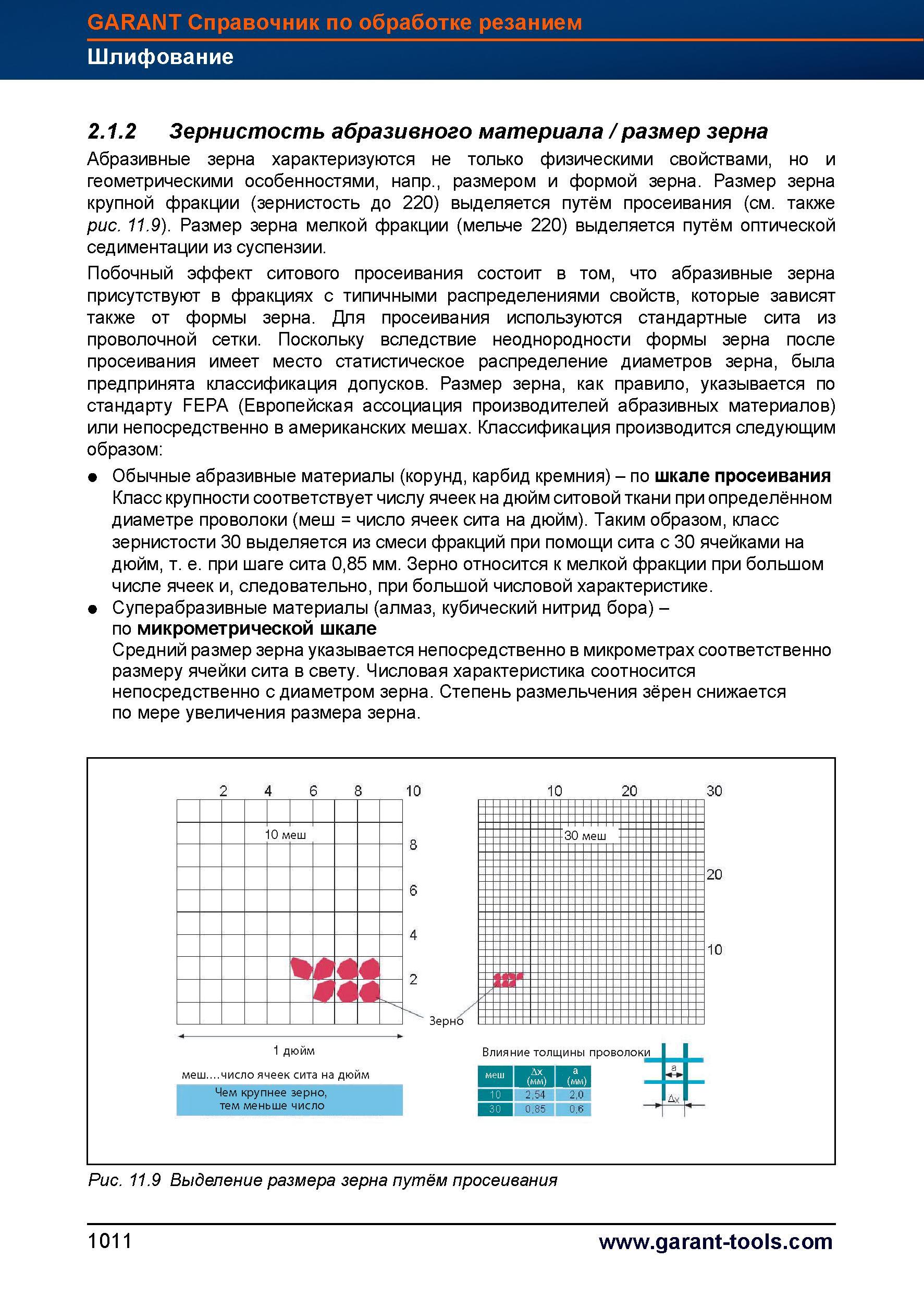

Зернистость абразивного материала Абразивные зерна характеризуются не только физическими свойствами, но и геометрическими особенностями размером и формой зерна. Размер зерна крупной фракции (зернистость до 220) выделяется путём просеивания (см. также рис. 11.9). Размер зерна мелкой фракции (мельче 220) выделяется путём оптической седиментации из суспензии. Побочный эффект ситового просеивания состоит в том, что абразивные зерна присутствуют в фракциях с типичными распределениями свойств, которые зависят также от формы зерна. Для просеивания используются стандартные сита из проволочной сетки. Поскольку вследствие неоднородности формы зерна после просеивания имеет место статистическое распределение диаметров зерна, была предпринята классификация допусков. Размер зерна, как правило, указывается по стандарту FEPA (Европейская ассоциация производителей абразивных материалов) или непосредственно в американских мешах. Классификация производится следующим образом Обычные абразивные материалы (корунд, карбид кремния) - по шкале просеивания Класс крупности соответствует числу ячеек на дюйм ситовой ткани при определённом диаметре проволоки (меш = число ячеек сита на дюйм). Таким образом, класс зернистости 30 выделяется из смеси фракций при помощи сита с 30 ячейками на дюйм, т. е. при шаге сита 0,85 мм. Зерно относится к мелкой фракции при большом числе ячеек и, следовательно, при большой числовой характеристике. Суперабразивные материалы (алмаз, кубический нитрид бора) -по микрометрической шкале Средний размер зерна указывается непосредственно в микрометрах соответственно размеру ячейки сита в свету. Числовая характеристика соотносится непосредственно с диаметром зерна. Степень размельчения зёрен снижается по мере увеличения размера зерна. 10 меш % Чем крупнее зерно, тем меньше число 10 8 6 4 2 10 20 Зерно 30 меш - 1 дюйм меш....число ячеек сита на дюйм Влияние толщины проволок 2,54 2,0 0,85 0,6 30 -20 -10 Рис. 11.9 Выделение размера зерна путём просеивания 1011 GARANT Справочник по обработке резанием Шлифование 2.1.2 Зернистость абразивного материала / размер зерна
