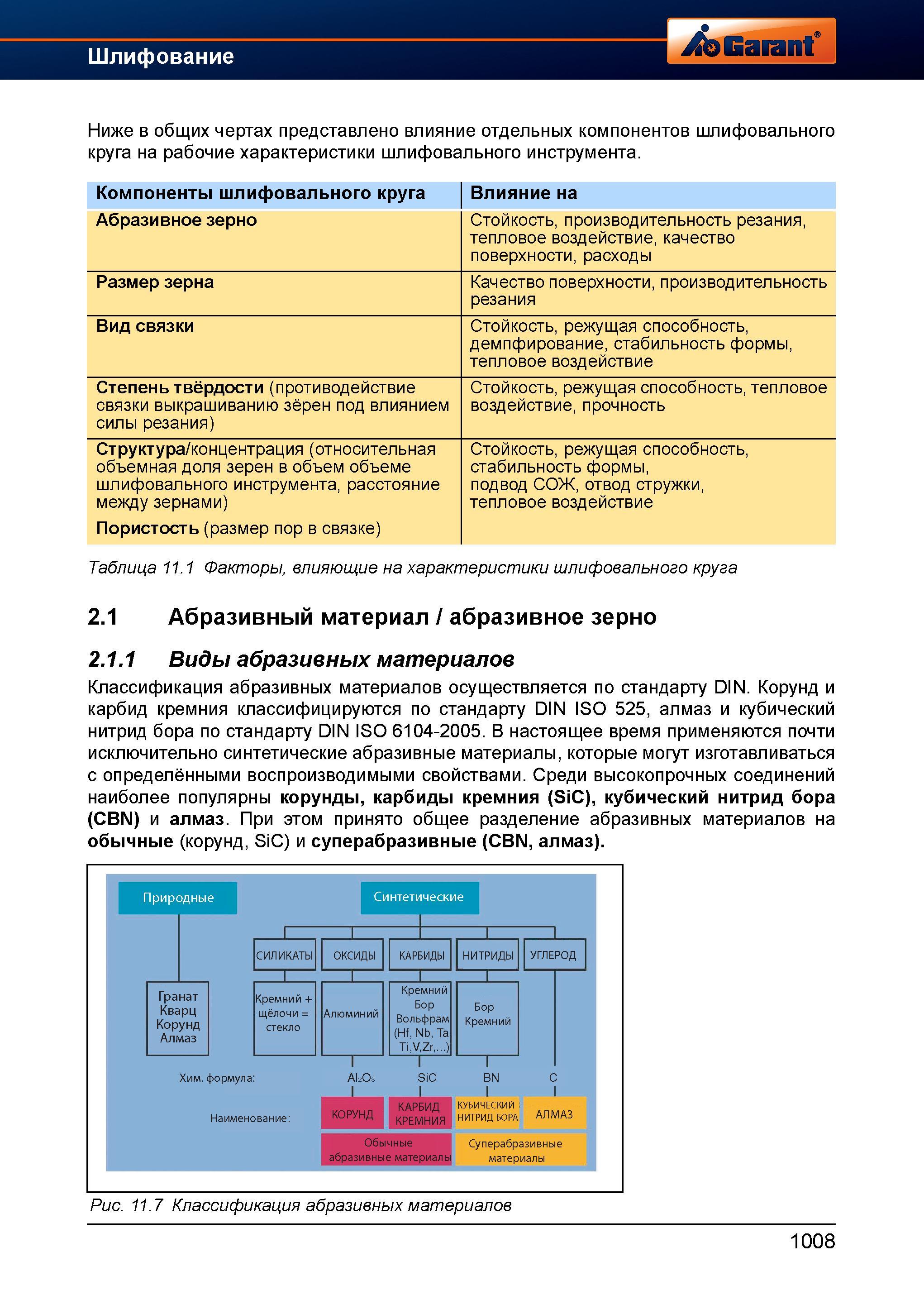

Виды абразивных материалов Классификация абразивов осуществляется по национальным немецким стандартам DIN Корунд и карбид кремния классифицируются по стандарту DIN ISO 525, алмаз и кубический нитрид бора по стандарту DIN ISO 6104-2005. В настоящее время применяются почти исключительно синтетические абразивные материалы, которые могут изготавливаться с определёнными воспроизводимыми свойствами. Среди высокопрочных соединений наиболее популярны корунды, карбиды кремния (SiC), кубический нитрид бора (CBN) и алмаз. При этом принято общее разделение абразивных материалов на обычные (корунд, SiC) и суперабразивные (CBN, алмаз). Природные Синтетические СИЛИКАТЫ ОКСИДЫ КАРБИДЫ НИТРИДЫ УГЛЕРОД Гранат Кварц Корунд Алмаз Кремний + щёлочи = стекло Алюминий Кремний Бор Вольфрам (Hf, Nb, Ta Ti,V,Zr,...) Бор Кремний Хим. формула AI2O3 SiC BN 1 1 1 Наименование КОРУНД КАРБИД КРЕМНИЯ КУБИЧЕСКИЙ НИТРИД БОРА Обычные Суперабразивные абразивные материалы материалы Рис. 11.7 Классификация абразивных материалов 1008 Ниже в общих чертах представлено влияние отдельных компонентов шлифовального круга на рабочие характеристики шлифовального инструмента. Компоненты шлифовального круга Влияние на Абразивное зерно Стойкость, производительность резания, тепловое воздействие, качество поверхности, расходы Размер зерна Качество поверхности, производительность резания Вид связки Стойкость, режущая способность, демпфирование, стабильность формы, тепловое воздействие Степень твёрдости (противодействие связки выкрашиванию зёрен под влиянием силы резания) Стойкость, режущая способность, тепловое воздействие, прочность Структура/концентрация (относительная объемная доля зерен в объем объеме шлифовального инструмента, расстояние между зернами) Пористость (размер пор в связке) Стойкость, режущая способность, стабильность формы, подвод СОЖ, отвод стружки, тепловое воздействие Таблица 11.1 Факторы, влияющие на характеристики шлифовального круга 2.1 Абразивный материал / абразивное зерно 2.1.1
