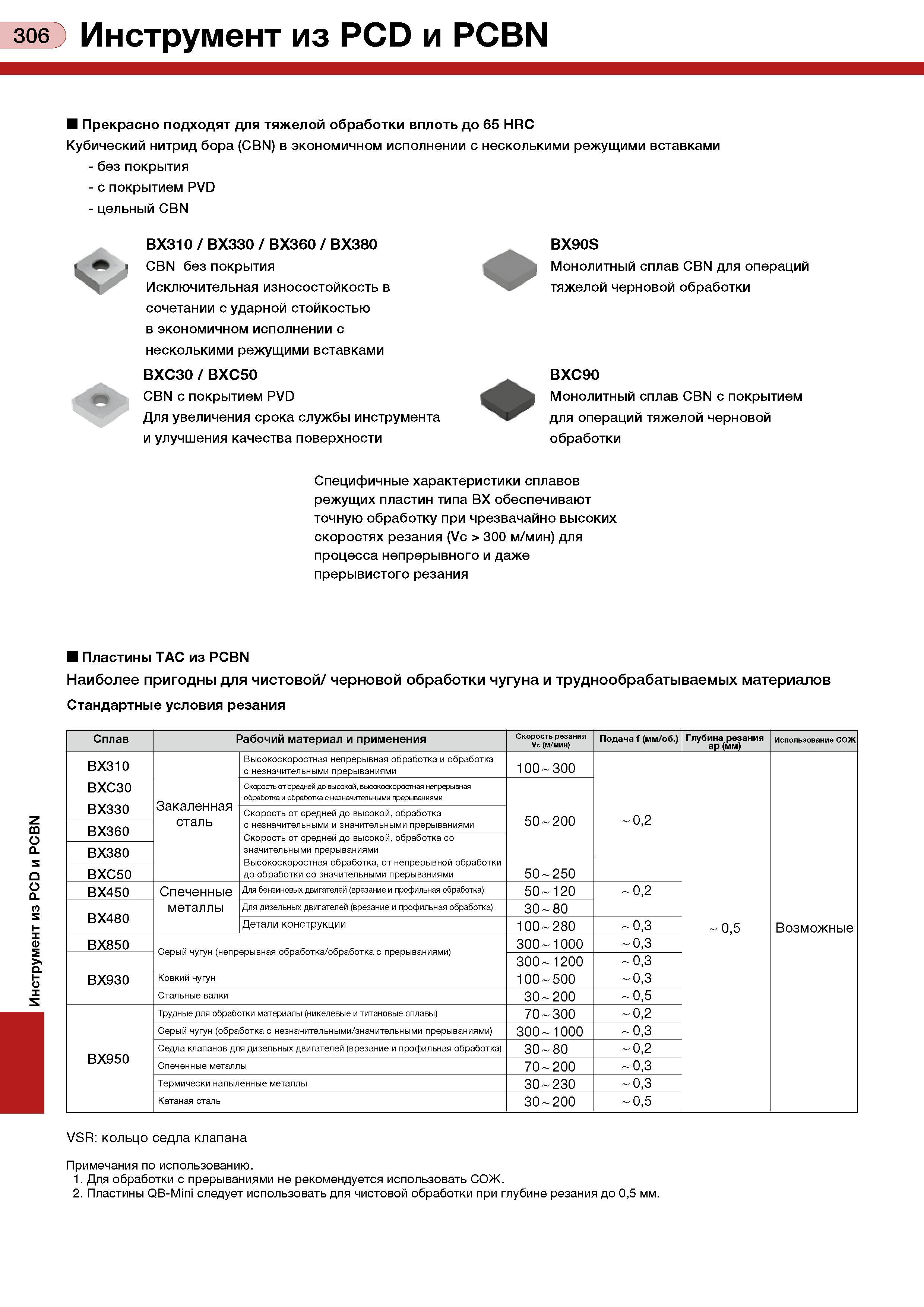

310 Каталог TUNGALOY 2008 Режущий инструмент для металлорежущих станков Стр.306

Каталог TUNGALOY 2008 Режущий инструмент Стр. 306 0310 Lab2u

Инструмент из PCD и PCBN Прекрасно подходят для тяжелой обработки вплоть до 65 HRC Кубический нитрид бора (CBN) в экономичном исполнении с несколькими режущими вставками - без покрытия - с покрытием PVD - цельный CBN BX90S Монолитный сплав CBN для операций тяжелой черновой обработки ВХС90 Монолитный сплав CBN с покрытием для операций тяжелой черновой обработки Специфичные характеристики сплавов режущих пластин типа ВХ обеспечивают точную обработку при чрезвачайно высоких скоростях резания (Vc > 300 м/мин) для процесса непрерывного и даже прерывистого резания Пластины ТАС из PCBN Наиболее пригодны для чистовой/ черновой обработки чугуна и труднообрабатываемых материалов Стандартные условия резания Сплав Рабочий материал и применения Скорость резания Vc (м/мин) Подача f (мм/об.) Высокоскоростная непрерывная обработка и обработка с незначительными прерываниями 100-300 Закаленная сталь Скорость отсредней до высокой, высокоскоростная непрерывная обработка и обработка с незначительными прерываниями Скорость от средней до высокой, обработка с незначительными и значительными прерываниями 50-200 0,2 Скорость от средней до высокой, обработка со значительными прерываниями Высокоскоростная обработка, от непрерывной обработки до обработки со значительными прерываниями 50-250 Спеченные Для бензиновых двигателей (врезание и профильная обработка) 50-120 0,2 металлы Для дизельных двигателей (врезание и профильная обработка) 30-80 Детали конструкции 100-280 0,3 Серый чугун (непрерывная обработка/обработка с прерываниями) 300-1000 0,3 300-1200 0,3 Ковкий чугун 100-500 0,3 Стальные валки 30-200 0,5 Трудные для обработки материалы (никелевые и титановые сплавы) 70-300 0,2 Серый чугун (обработка с незначительными/значительными прерываниями) 300-1000 0,3 Седла клапанов для дизельных двигателей (врезание и профильная обработка) 30-80 0,2 Спеченные металлы 70-200 0,3 Термически напыленные металлы 30-230 0,3 Катаная сталь 30-200 0,5 Глубина резания Использование СОЖ ВХЗЮ вхсзо вхззо ВХ360 ВХ380 ВХС50 ВХ450 ВХ480 ВХ850 ВХ930 ВХ950 0,5 Возможные VSR: кольцо седла клапана ВХ310 / ВХЗЗО / ВХ360 / ВХ380 CBN без покрытия Исключительная износостойкость в сочетании с ударной стойкостью в экономичном исполнении с несколькими режущими вставками ВХСЗО/ВХС50 CBN с покрытием PVD Для увеличения срока службы инструмента и улучшения качества поверхности Примечания по использованию. 1. Для обработки с прерываниями не рекомендуется использовать СОЖ. 2. Пластины QB-Mini следует использовать для чистовой обработки при глубине резания до 0,5 мм. Инструмент из PCD и PCBN зоб
