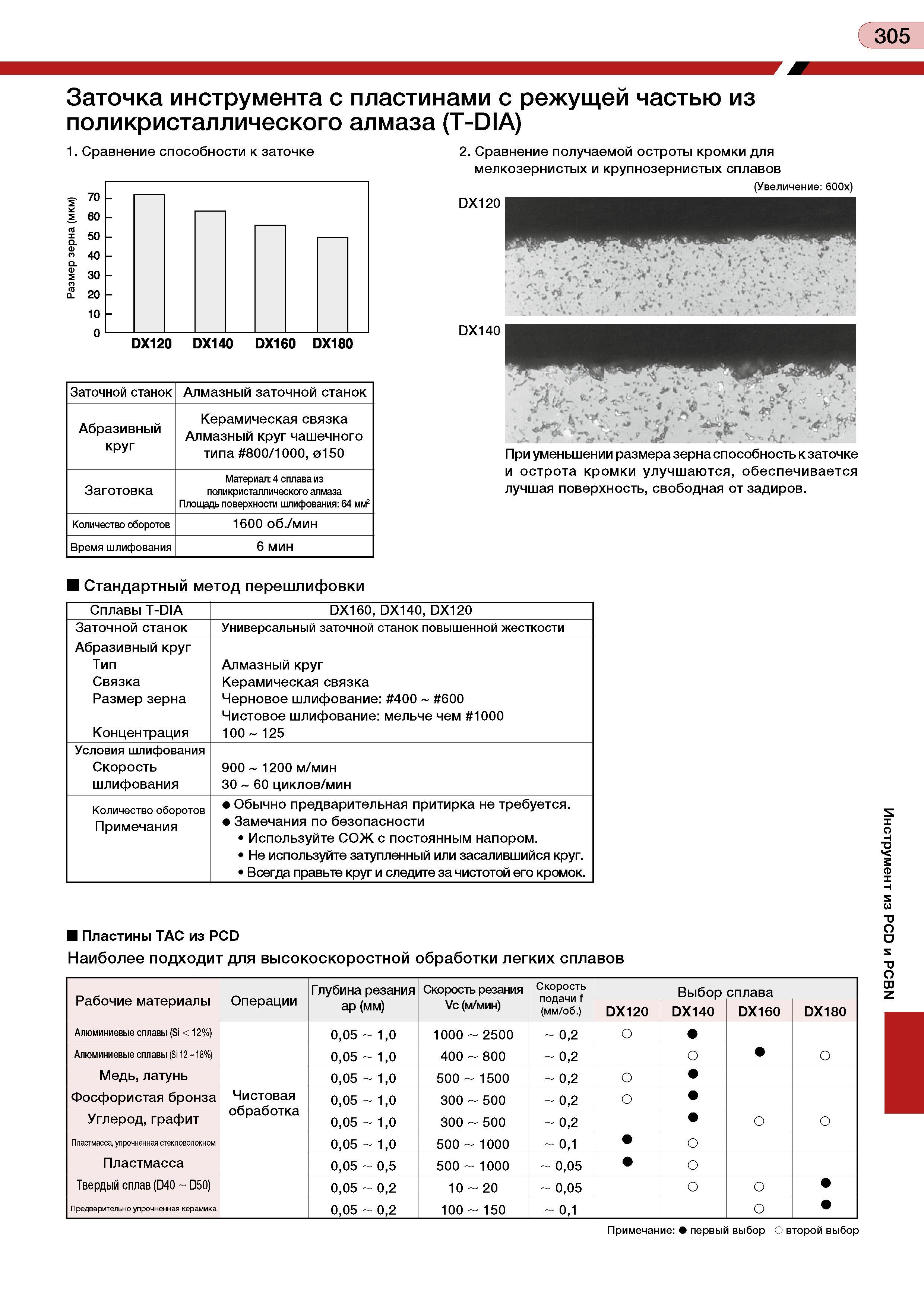

305 Заточка инструмента с пластинами с режущей частью из поликристаллического алмаза (T-DIA) 1. Сравнение способности к заточке а 5 DX120 DX140 DX160 DX180 Заточной станок Алмазный заточной станок Абразивный круг Керамическая связка Алмазный круг чашечного типа 800/1000, 0150 Заготовка Материал: 4 сплава из поликристаллического алмаза Площадь поверхности шлифования: 64 мм2 Количество оборотов 1600 об./мин Время шлифования 6 мин 2. Сравнение получаемой остроты кромки для мелкозернистых и крупнозернистых сплавов (Увеличение: 600х) DX120 DX140 -ji'-H’T i : V - V х" i, f'- V- I Xt VJKr.. tr.'o-.Aj . При уменьшении размера зерна способность к заточке и острота кромки улучшаются, обеспечивается лучшая поверхность, свободная от задиров. Стандартный метод перешлифовки Сплавы T-DIA DX160, DX140, DX120 Заточной станок Универсальный заточной станок повышенной жесткости Абразивный круг Тип Связка Размер зерна Концентрация Алмазный круг Керамическая связка Черновое шлифование: 400 600 Чистовое шлифование: мельче чем 1000 100 125 Условия шлифования Скорость шлифования 900 1200 м/мин 30 60 циклов/мин Количество оборотов Примечания Обычно предварительная притирка не требуется. Замечания по безопасности Используйте СОЖ с постоянным напором. Не используйте затупленный или засалившийся круг. Всегда правьте круг и следите за чистотой его кромок. Пластины ТАС из PCD Наиболее подходит для высокоскоростной обработки легких сплавов Рабочие материалы Операции Глубина резания Скорость резания Скорость подачи f (мм/об.) Выбор сплава ар (мм) Vc (м/мин) DX120 DX140 DX160 DX180 Алюминиевые сплавы (Si < 12%) 0,05 1,0 1000 2500 -0,2 О Алюминиевые сплавы (Si 12 18%) 0,05 1,0 400 800 -0,2 Медь, латунь 0,05 1,0 500 1500 -0,2 О Фосфористая бронза Чистовая обработка 0,05 1,0 300 500 -0,2 о Углерод, графит 0,05 1,0 300 500 -0,2 О о Пластмасса, упрочненная стекловолокном 0,05 1,0 500 1000 -0,1 4 О Пластмасса 0,05 0,5 500 1000 0,05 О Твердый сплав (D40 D50) 0,05 0,2 10 20 0,05 Предварительно упрочненная керамика 0,05 0,2 100 150 -0,1 о Примечание: первый выбор О второй выбор Инструмент из PCD и PCBN
