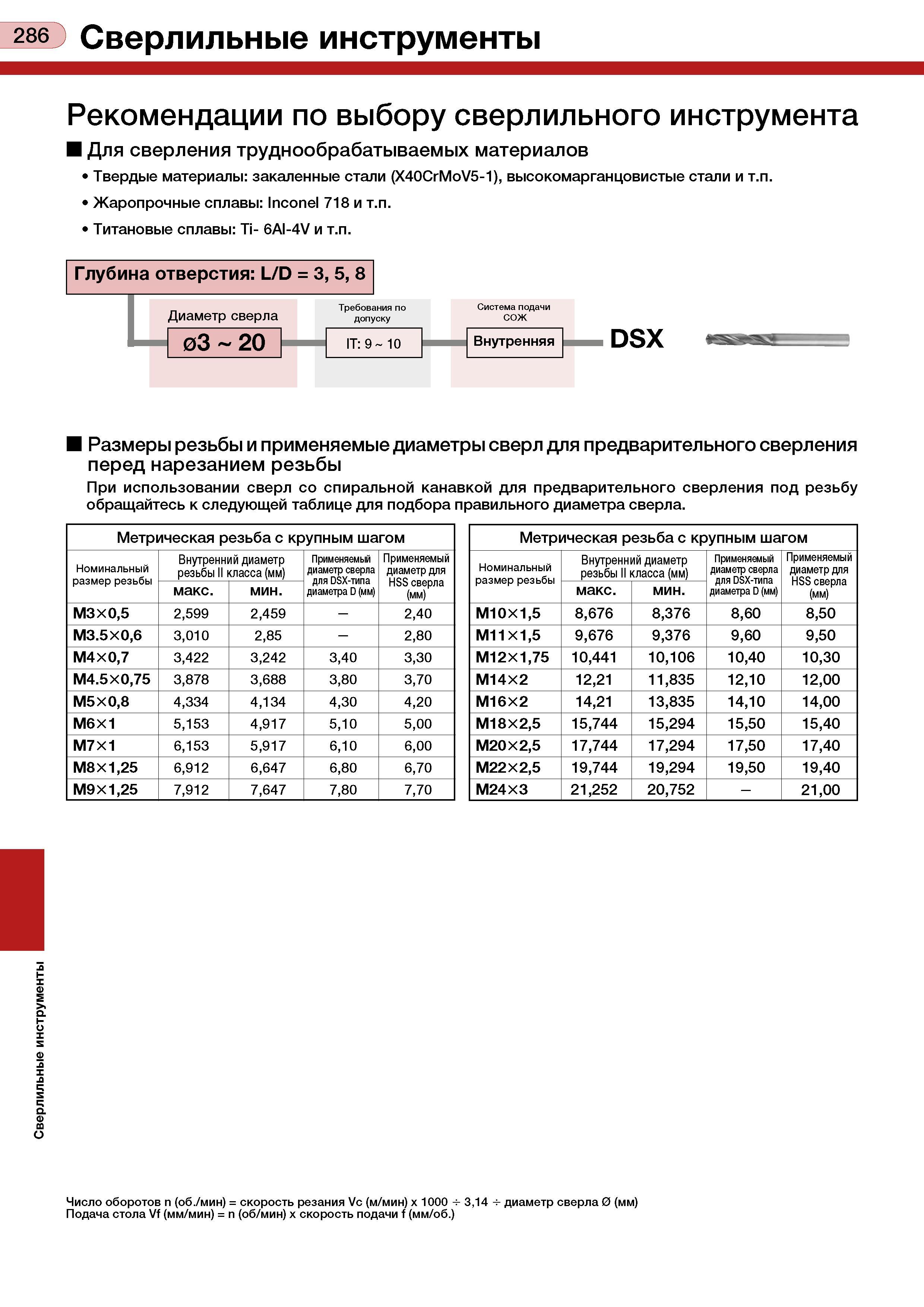

Сверлильные инструменты ИЮ Сверлильные инструменты Рекомендации по выбору сверлильного инструмента Для сверления труднообрабатываемых материалов Твердые материалы: закаленные стали (X40CrMoV5-1), высокомарганцовистые стали и т.п. Жаропрочные сплавы: Inconel 718и т.п. Титановые сплавы: Ti- 6AI-4V и т.п. Глубина отверстия: L/D = 3,5,8 DSX Размеры резьбы и применяемые диаметры сверл для предварительного сверления перед нарезанием резьбы При использовании сверл со спиральной канавкой для предварительного сверления под резьбу обращайтесь к следующей таблице для подбора правильного диаметра сверла. Метрическая резьба с крупным шагом Номинальный размер резьбы Внутренний диаметр резьбы II класса (мм) Применяемый диаметр сверла для DSX-типа диаметра D (мм) Применяемый диаметр для HSS сверла (мм) макс. мин. М3 X 0,5 2,599 2,459 - 2,40 М3.5Х0,6 3,010 2,85 - 2,80 М4Х0,7 3,422 3,242 3,40 3,30 М4.5Х0,75 3,878 3,688 3,80 3,70 М5Х0,8 4,334 4,134 4,30 4,20 М6Х1 5,153 4,917 5,10 5,00 М7Х1 6,153 5,917 6,10 6,00 М8Х1,25 6,912 6,647 6,80 6,70 М9Х1,25 7,912 7,647 7,80 7,70 Метрическая резьба с крупным шагом Номинальный размер резьбы Внутренний диаметр резьбы II класса (мм) Применяемый диаметр сверла для DSX-типа диаметра D (мм) Применяемый диаметр для HSS сверла (мм) макс. мин. М10Х1,5 8,676 8,376 8,60 8,50 М11Х1,5 9,676 9,376 9,60 9,50 М12Х1,75 10,441 10,106 10,40 10,30 М14Х2 12,21 11,835 12,10 12,00 М16Х2 14,21 13,835 14,10 14,00 М18Х2,5 15,744 15,294 15,50 15,40 М20Х2,5 17,744 17,294 17,50 17,40 М22Х2,5 19,744 19,294 19,50 19,40 M24X3 21,252 20,752 - 21,00 Число оборотов п (об./мин) = скорость резания Vc (м/мин) х 1000 н- 3,14 н- диаметр сверла 0 (мм) Подача стола Vf (мм/мин) = п (об/мин) х скорость подачи f (мм/об.)
