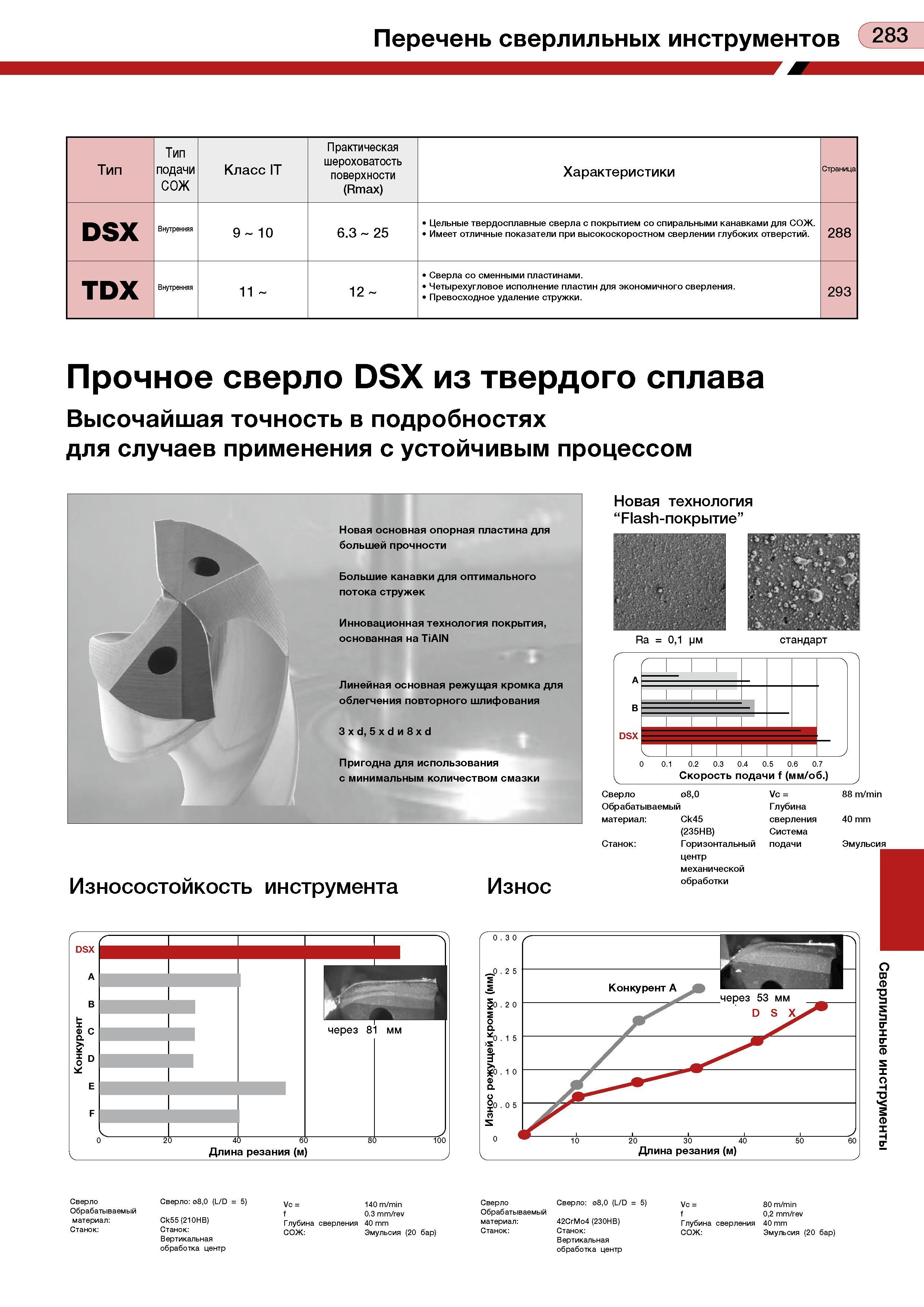

Перечень сверлильных инструментов С283 Тип Тип подачи СОЖ Класс IT Практическая шероховатость поверхности (Rmax) Характеристики Страница DSX Внутренняя 9 10 6.3 25 Цельные твердосплавные сверла с покрытием со спиральными канавками для СОЖ. Имеет отличные показатели при высокоскоростном сверлении глубоких отверстий. 288 TDX Внутренняя 11 12 Сверла со сменными пластинами. Четырехугловое исполнение пластин для экономичного сверления. Превосходное удаление стружки. 293 Прочное сверло DSX из твердого сплава Высочайшая точность в подробностях для случаев применения с устойчивым процессом Новая основная опорная пластина для большей прочности Большие канавки для оптимального потока стружек Инновационная технология покрытия, основанная на TiAIN Линейная основная режущая кромка для облегчения повторного шлифования 3xd,5xdn8xd Пригодна для использования с минимальным количеством смазки Износостойкость инструмента Новая технология “Flash-покрытие” 0,1 рм стандарт 0.1 0.2 0.3 0.4 0.5 0.6 0.7 Износ V Скорость подачи f (мм/об.) J Сверло о8,0 Vc = 88 m/min Обрабатываемый Глубина материал: Ск45 (235НВ) сверления Система 40 mm Станок: Горизонтальный центр механической обработки подачи Эмульсия через 81 мм Длина резания (м) 100 _J Сверло Сверло: о8,0 (L/D = 5) Обрабатываемый материал: Ck55 (210НВ) Станок: Станок: Вертикальная обработка центр Vc = 140 m/min f 0.3 mm/rev Глубина сверления 40 mm СОЖ: Эмульсия (20 бар) Сверло Сверло: о8,0 (L/D : Обрабатываемый материал: 42CrMo4 (230НВ) Станок: Станок: Вертикальная обработка центр Vc = 80 m/min f 0,2 mm/rev Глубина сверления 40 mm СОЖ: Эмульсия (20 бар)
