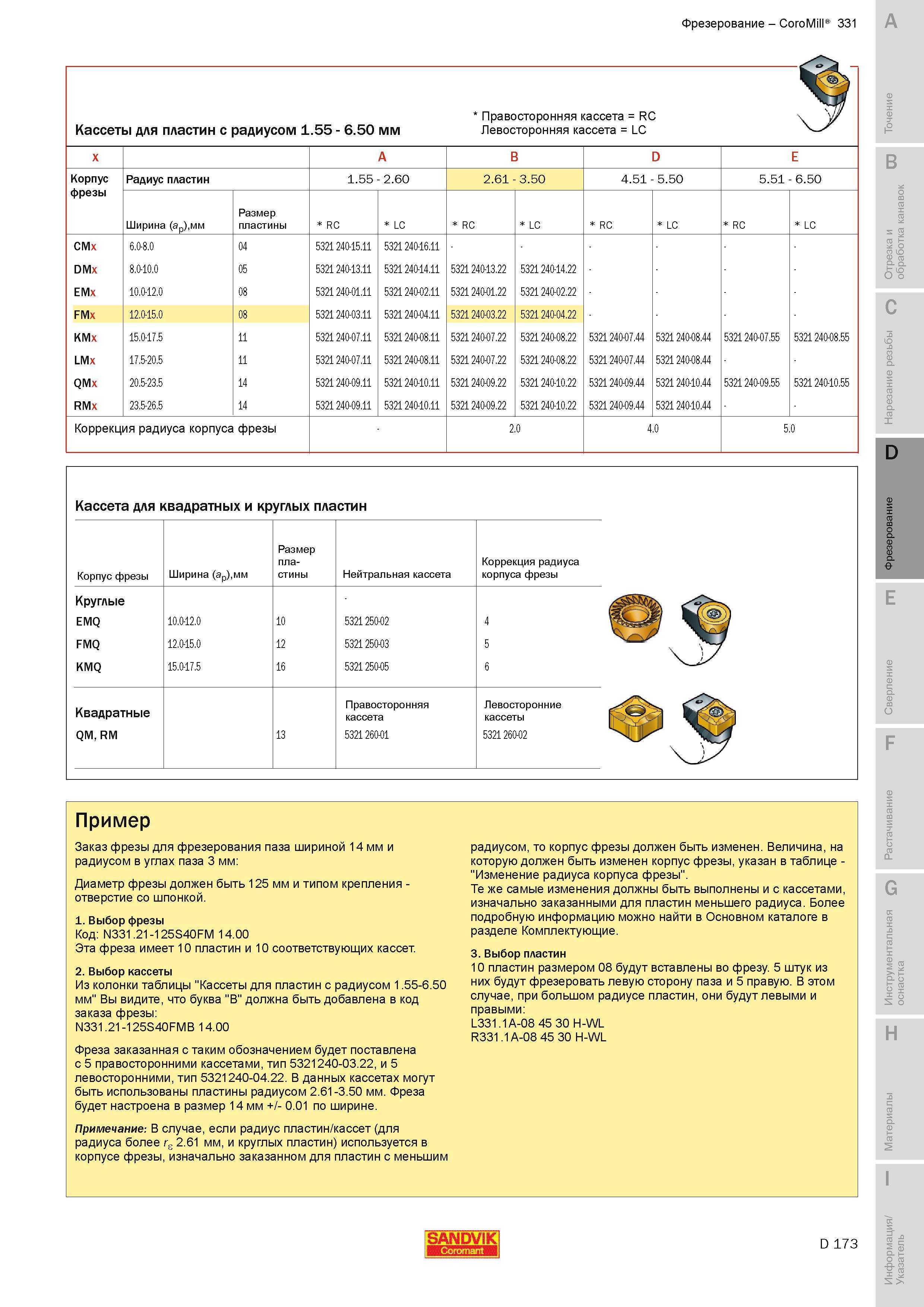

Заказ фрезы Sandvik для фрезерования паза шириной 14 мм и радиусом в углах паза 3 мм Диаметр фрезы должен быть 125 мм и типом крепления отверстие шпонкой Выбор фрезы Код N331.21 -125S40FM 14.00 Эта фреза имеет 10 пластин и 10 соответствующих кассет. 2. Выбор кассеты Из колонки таблицы "Кассеты для пластин с радиусом 1.55-6.50 мм" Вы видите что буква "B" должна быть добавлена в код заказа фрезы N331.21 -125S40FMB 14.00 Фреза заказанная с таким обозначением будет поставлена с 5 правосторонними кассетами тип 5321240-03.22 и 5 левосторонними тип 5321240-04.22. В данных кассетах могут быть использованы пластины радиусом 2.61-3.50 мм. Фреза будет настроена в размер 14 мм - 0.01 по ширине. Примечание В случае если радиус пластин кассет (для радиуса более re 2.61 мм и круглых пластин) используется в корпусе фрезы изначально заказанном для пластин с меньшим радиусом то корпус фрезы должен быть изменен. Величина на которую должен быть изменен корпус фрезы указан в таблице -"Изменение радиуса корпуса фрезы". Те же самые изменения должны быть выполнены и с кассетами изначально заказанными для пластин меньшего радиуса. Более подробную информацию можно найти в Основном каталоге в разделе Комплектующие. 3. Выбор пластин 10 пластин размером 08 будут вставлены во фрезу. 5 штук из них будут фрезеровать левую сторону паза и 5 правую. В этом случае при большом радиусе пластин они будут левыми и правыми L331.1A-08 45 30 H-WL R331.1A-08 45 30 H-WL G H SANDVIK D 173 о го Фрезерование CoroMill 331 A Кассеты для пластин с радиусом 1.55 - 6.50 мм 1 Правосторонняя кассета RC Левосторонняя кассета LC x A B D E Корпус фрезы Радиус пластин 1.55 2.60 2.61 3.50 4.51 5.50 5.51 - 6.50 Ширина (Эр)мм Размер пластины RC LC RC LC RC LC RC LC CMx 6.0-8.0 04 5321 240-15.11 5321 240-16.11 DMx 8.0-10.0 05 5321 240-13.11 5321 240-14.11 5321 240-13.22 5321 240-14.22 EMx 10.0-12.0 08 5321 240-01.11 5321 240-02.11 5321 240-01.22 5321 240-02.22 FMx 12.0-15.0 08 5321 240-03.11 5321 240-04.11 5321 240-03.22 5321 240-04.22 KMx 15.0-17.5 11 5321 240-07.11 5321 240-08.11 5321 240-07.22 5321 240-08.22 5321 240-07.44 5321 240-08.44 5321 240-07.55 5321 240-08.55 LMx 17.5-20.5 11 5321 240-07.11 5321 240-08.11 5321 240-07.22 5321 240-08.22 5321 240-07.44 5321 240-08.44 QMx 20.5-23.5 14 5321 240-09.11 5321 240-10.11 5321 240-09.22 5321 240-10.22 5321 240-09.44 5321 240-10.44 5321 240-09.55 5321 240-10.55 RMx 23.5-26.5 14 5321 240-09.11 5321 240-10.11 5321 240-09.22 5321 240-10.22 5321 240-09.44 5321 240-10.44 Коррекция радиуса корпуса фрезы .0 2. 4.0 5.0 B C D Кассета для квадратных и круглых пластин Корпус фрезы Ширина (Эр)мм Размер пластины Нейтральная кассета Коррекция радиуса корпуса фрезы Круглые EMQ 10.0-12.0 10 5321 250-02 4 FMQ 12.0-15.0 12 5321 250-03 5 KMQ 15.0-17.5 16 5321 250-05 6 Квадратные Правосторонняя кассета Левосторонние кассеты QM RM 13 5321 260-01 5321 260-02 E F Пример
