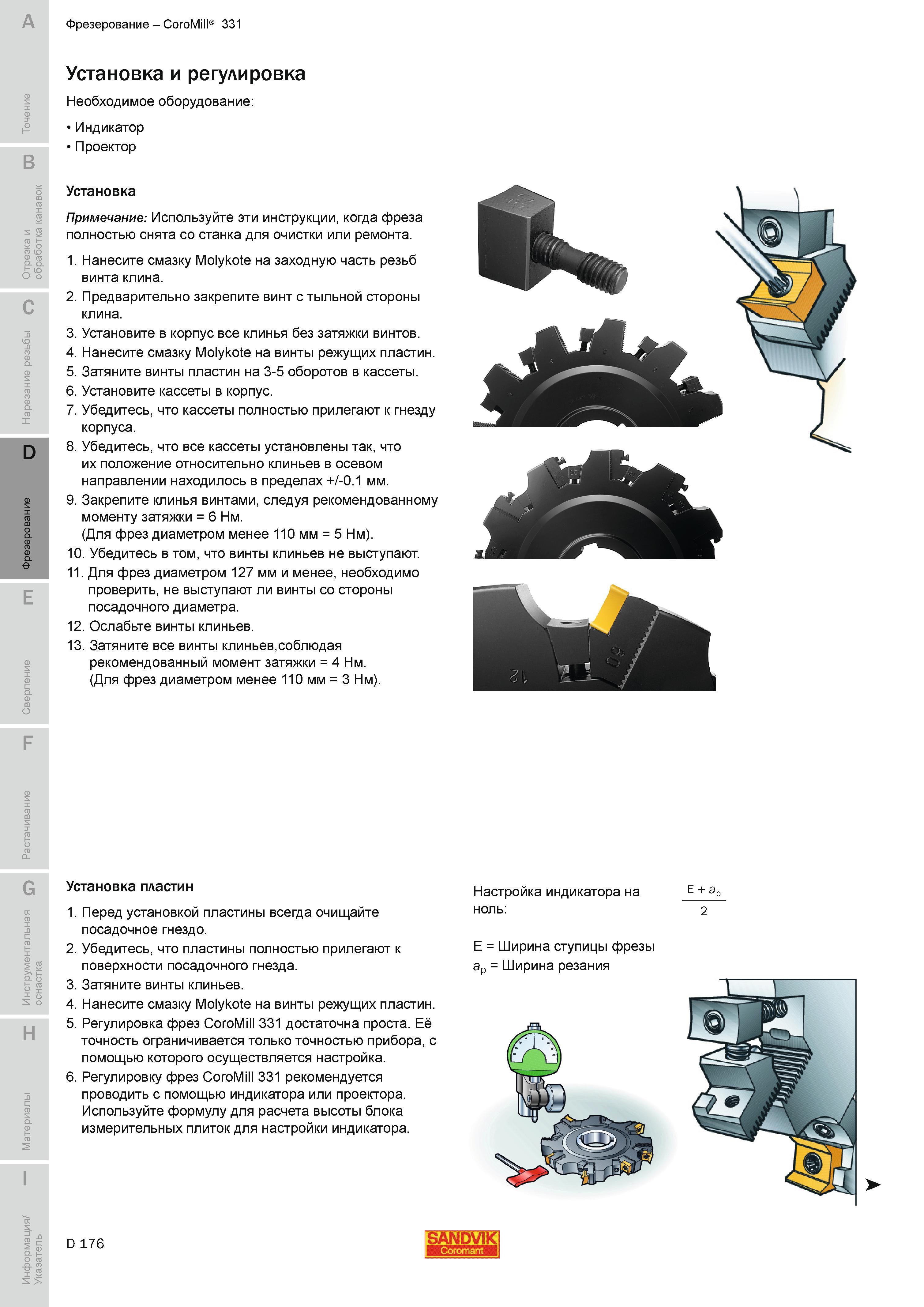

Установка и регулировка фрез Sandvik Coromant CoroMill 331 Необходимое оборудование Индикатор Проектор Установка Примечание Используйте эти инструкции когда фреза полностью снята со станка для очистки или ремонта Нанесите смазку Molykote на заходную часть резьб винта клина. 2. Предварительно закрепите винт с тыльной стороны клина. 3. Установите в корпус все клинья без затяжки винтов. 4. Нанесите смазку Molykote на винты режущих пластин. 5. Затяните винты пластин на 3-5 оборотов в кассеты. 6. Установите кассеты в корпус. 7. Убедитесь что кассеты полностью прилегают к гнезду корпуса. 8. Убедитесь что все кассеты установлены так что их положение относительно клиньев в осевом направлении находилось в пределах -0.1 мм. 9. Закрепите клинья винтами следуя рекомендованному моменту затяжки 6 Нм. (Для фрез диаметром менее 110 мм 5 Нм). 10. Убедитесь в том что винты клиньев не выступают. 11. Для фрез диаметром 127 мм и менее необходимо проверить не выступают ли винты стороны посадочного диаметра. 12. Ослабьте винты клиньев. 13. Затяните все винты клиньевсоблюдая рекомендованный момент затяжки 4 Нм. (Для фрез диаметром менее 110 мм 3 Нм). Установка пластин 1. Перед установкой пластины всегда очищайте посадочное гнездо. 2. Убедитесь что пластины полностью прилегают к поверхности посадочного гнезда. 3. Затяните винты клиньев. 4. Нанесите смазку Molykote на винты режущих пластин. 5. Регулировка фрез CoroMill 331 достаточна проста. Её точность ограничивается только точностью прибора с помощью которого осуществляется настройка. 6. Регулировку фрез CoroMill 331 рекомендуется проводить с помощью индикатора или проектора. Используйте формулу для расчета высоты блока измерительных плиток для настройки индикатора. Настройка индикатора на ноль E Ширина ступицы фрезы ар Ширина резания E а D 176 SANDVIK 2 Фрезерование
