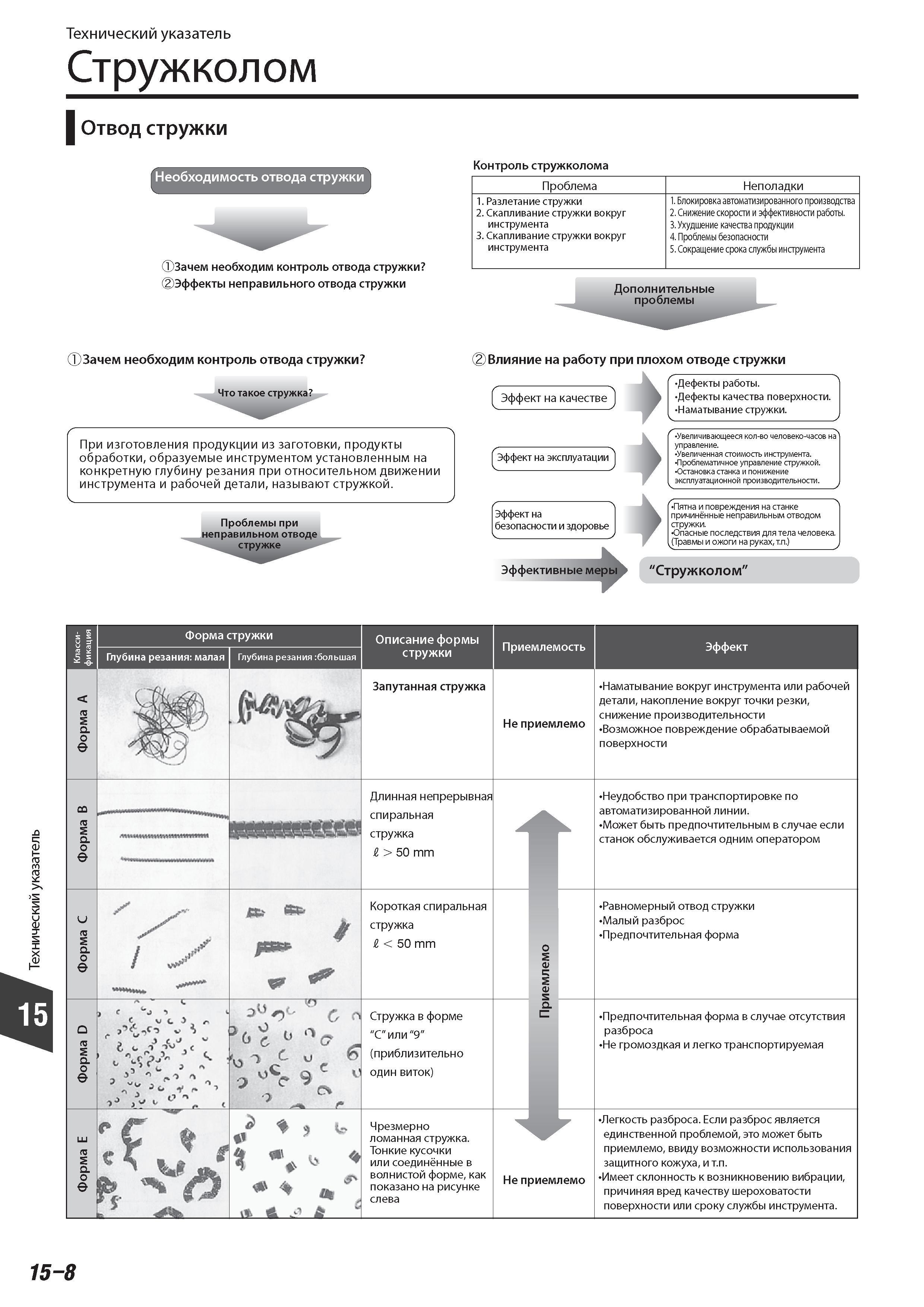

Зачем необходим контроль отвода стружки Эффекты неправильного отвода стружки Контроль стружколома Проблема Неполадки Разлетание стружки Скапливание стружки вокруг инструмента Скапливание стружки вокруг инструмента 1. Блокировка автоматизированного производства 2. Снижение скорости и эффективности работы. 3. Ухудшение качества продукции 4. Проблемы безопасности 5. Сокращение срока службы инструмента Дополнительные проблемы Зачем необходим контроль отвода стружки Что такое стружка При изготовления продукции из заготовки продукты обработки образуемые инструментом установленным на конкретную глубину резания при относительном движении инструмента и рабочей детали называют стружкой. Проблемы при неправильном отводе стружке Влияние на работу при плохом отводе стружки С Эффект на качестве') Дефекты работы. Дефекты качества поверхности. Наматывание стружки. Эффект на эксплуатации Эффект на безопасности и здоровье Увеличивающееся Количество человеко-часов на управление. Увеличенная стоимость инструмента. Проблематичное управление стружкой. Остановка станка и понижение эксплуатационной производительности. У Пятна и повреждения на станке причинённые неправильным отводом стружки. Опасные последствия для тела человека. (Травмы и ожоги на руках т.п.) Эффективные меры "Стружколом" Форма стружки Глубина резания :большая m ss СЗ Описание формы стружки Запутанная стружка Приемлемость Не приемлемо Длинная непрерывная спиральная стружка R 50 mm Короткая спиральная стружка R 50 mm Стружка в форме "С или "9 (приблизительно один виток) Чрезмерно ломанная стружка. Тонкие кусочки или соединённые в волнистой форме как показано на рисунке слева е е и р С Наматывание вокруг инструмента или рабочей детали накопление вокруг точки резки снижение производительности Возможное повреждение обрабатываемой поверхности Неудобство при транспортировке по автоматизированной линии. Может быть предпочтительным в случае если станок обслуживается одним оператором Равномерный отвод стружки Малый разброс Предпочтительная форма Предпочтительная форма в случае отсутствия разброса Не громоздкая и легко транспортируемая Не приемлемо Легкость разброса. Если разброс является единственной проблемой это может быть приемлемо ввиду возможности использования защитного кожуха и т.п. Имеет склонность к возникновению вибрации причиняя вред качеству шероховатости поверхности или сроку службы инструмента. 15-8 Технический указатель Стружколом Отвод стружки Необходимость отвода стружки
