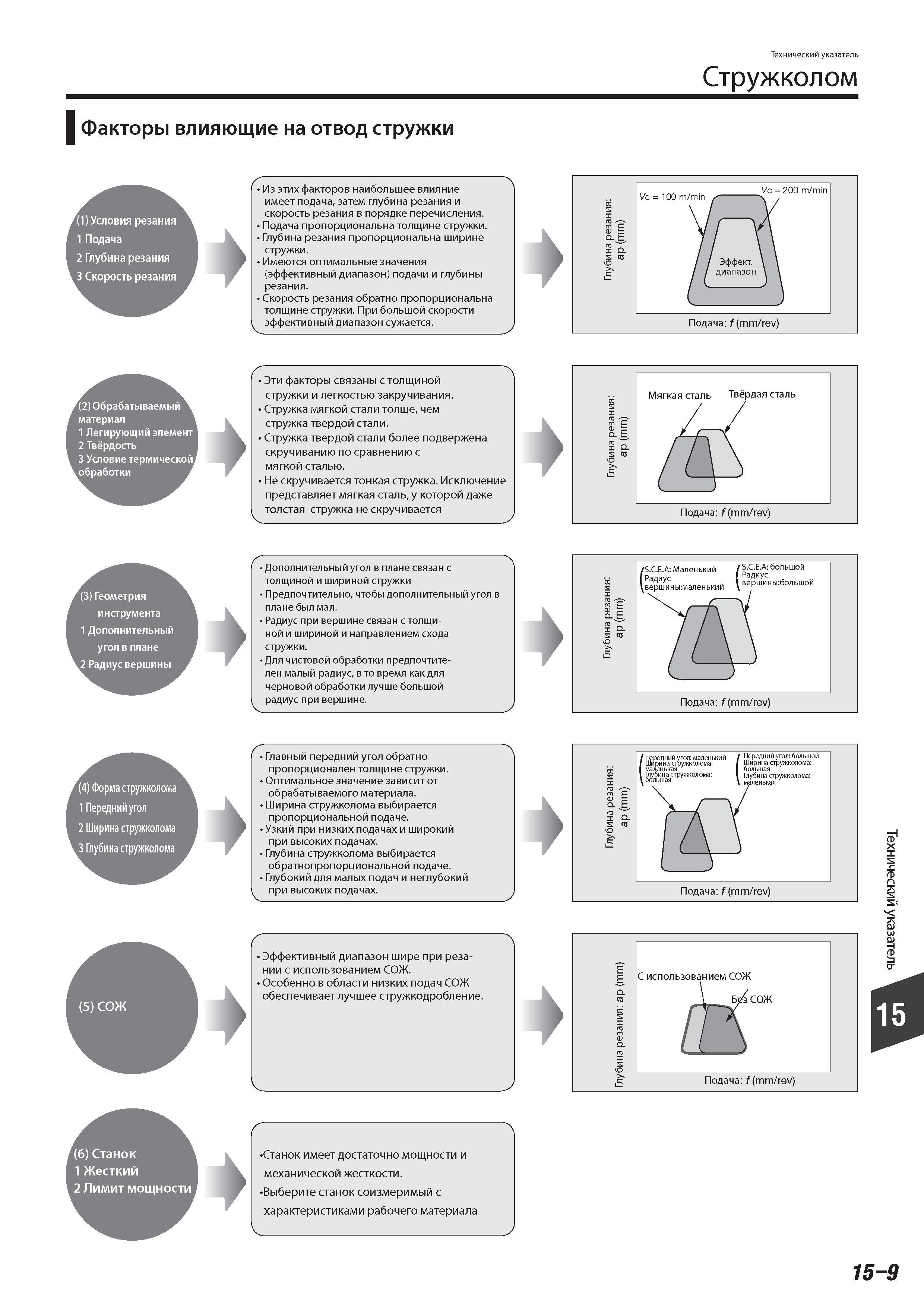

Стружколом Факторы влияющие на отвод стружки Из этих факторов наибольшее влияние имеет подача затем глубина резания и скорость резания в порядке перечисле

Стружколом Факторы влияющие на отвод стружки Из этих факторов наибольшее влияние имеет подача затем глубина резания и скорость резания в порядке перечисления Подача пропорциональна толщине стружки. Глубина резания пропорциональна ширине стружки. Имеются оптимальные значения (эффективный диапазон) подачи и глубины резания. Скорость резания обратно пропорциональна толщине стружки. При большой скорости эффективный диапазон сужается. Подача f ( mm/rev) Эти факторы связаны с толщиной стружки и легкостью закручивания. Стружка мягкой стали толще чем стружка твердой стали. Стружка твердой стали более подвержена скручиванию по сравнению с мягкой сталью. Не скручивается тонкая стружка. Исключение представляет мягкая сталь у которой даже толстая стружка не скручивается Дополнительным угол в плане связан с толщиной и шириной стружки Предпочтительно чтобы дополнительный угол в плане был мал. Радиус при вершине связан с толщиной и шириной и направлением схода стружки. Для чистовой обработки предпочтителен малый радиус в то время как для черновой обработки лучше большой радиус при вершине. Подача f ( mm/rev) Главный передний угол обратно пропорционален толщине стружки. Оптимальное значение зависит от обрабатываемого материала. Ширина стружколома выбирается пропорциональной подаче. Узкий при низких подачах и широкий при высоких подачах. Глубина стружколома выбирается обратнопропорциональной подаче. Глубокий для малых подач и неглубокий при высоких подачах. Эффективный диапазон шире при резании с использованием СОЖ. Особенно в области низких подач СОЖ обеспечивает лучшее стружкодробление. Глубина резания ap (mm) С использованием СОЖ V Без СОЖ Подача f ( mm/rev) Подача f ( mm/rev) S ГD 7. 'К а Станок имеет достаточно мощности и механической жесткости. Выберите станок соизмеримый с характеристиками рабочего материала 15-9 Технический указатель
