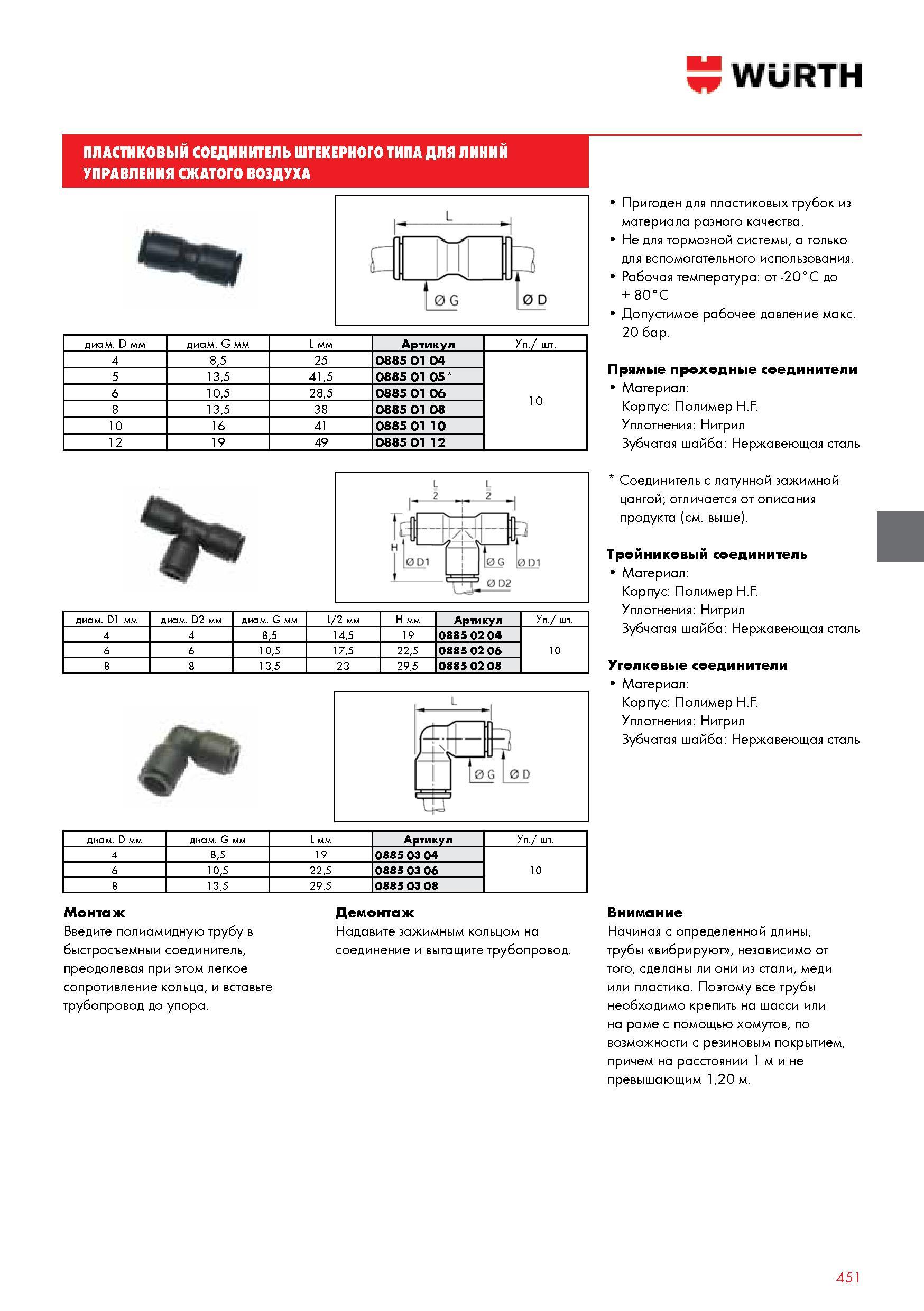

451 Каталог WURTH 2014 Химия Инструмент Оборудование и материалы для автосервиса Стр.451

WURTH ПЛАСТИКОВЫЙ СОЕДИНИТЕЛЬ ШТЕКЕРНОГО ТИПА ДЛЯ ЛИНИЙ УПРАВЛЕНИЯ СЖАТОГО ВОЗДУХА диам D мм диам G мм мм Артикул Уп шт 4 85 25 0885 01 04 10 5 135 41 Каталог WURTH 2014 Химия Инструмент Оборудование Стр. 451 0451 Lab2u

WURTH ПЛАСТИКОВЫЙ СОЕДИНИТЕЛЬ ШТЕКЕРНОГО ТИПА ДЛЯ ЛИНИЙ УПРАВЛЕНИЯ СЖАТОГО ВОЗДУХА диам. D мм диам. G мм мм Артикул Уп. шт. 4 85 25 0885 01 04 10 5 135 415 0885 01 05 6 105 285 0885 01 06 8 135 38 0885 01 08 10 16 41 0885 01 10 12 19 49 0885 01 12 Монтаж Введите полиамидную трубу в быстросъемныи соединитель преодолевая при этом легкое сопротивление кольца и вставьте трубопровод до упора. Демонтаж Надавите зажимным кольцом на соединение и вытащите трубопровод. диам. D1 мм диам. D2 мм диам. G мм L 2 мм Н мм Артикул Уп. шт. 4 4 85 145 19 0885 02 04 10 6 6 105 175 225 0885 02 06 8 8 135 23 295 0885 02 08 диам. D мм диам. G мм мм Артикул Уп. шт. 4 85 19 0885 03 04 10 6 105 225 0885 03 06 8 135 295 0885 03 08 Пригоден для пластиковых трубок из материала разного качества. Не для тормозной системы а только для вспомогательного использования. Рабочая температура от -20С до + 80С Допустимое рабочее давление макс. 20 бар. Прямые проходные соединители Материал Корпус Полимер H.F. Уплотнения Нитрил Зубчатая шайба Нержавеющая сталь Соединитель с латунной зажимной цангой отличается от описания продукта (см. выше). Тройниковый соединитель Материал Корпус Полимер H.F. Уплотнения Нитрил Зубчатая шайба Нержавеющая сталь Уголковые соединители Материал Корпус Полимер H.F. Уплотнения Нитрил Зубчатая шайба Нержавеющая сталь Внимание Начиная с определенной длины трубы вибрируют независимо от того сделаны ли они из стали меди или пластика. Поэтому все трубы необходимо крепить на шасси или на раме с помощью хомутов по возможности с резиновым покрытием причем на расстоянии 1 м и не превышающим 120 м. 451
