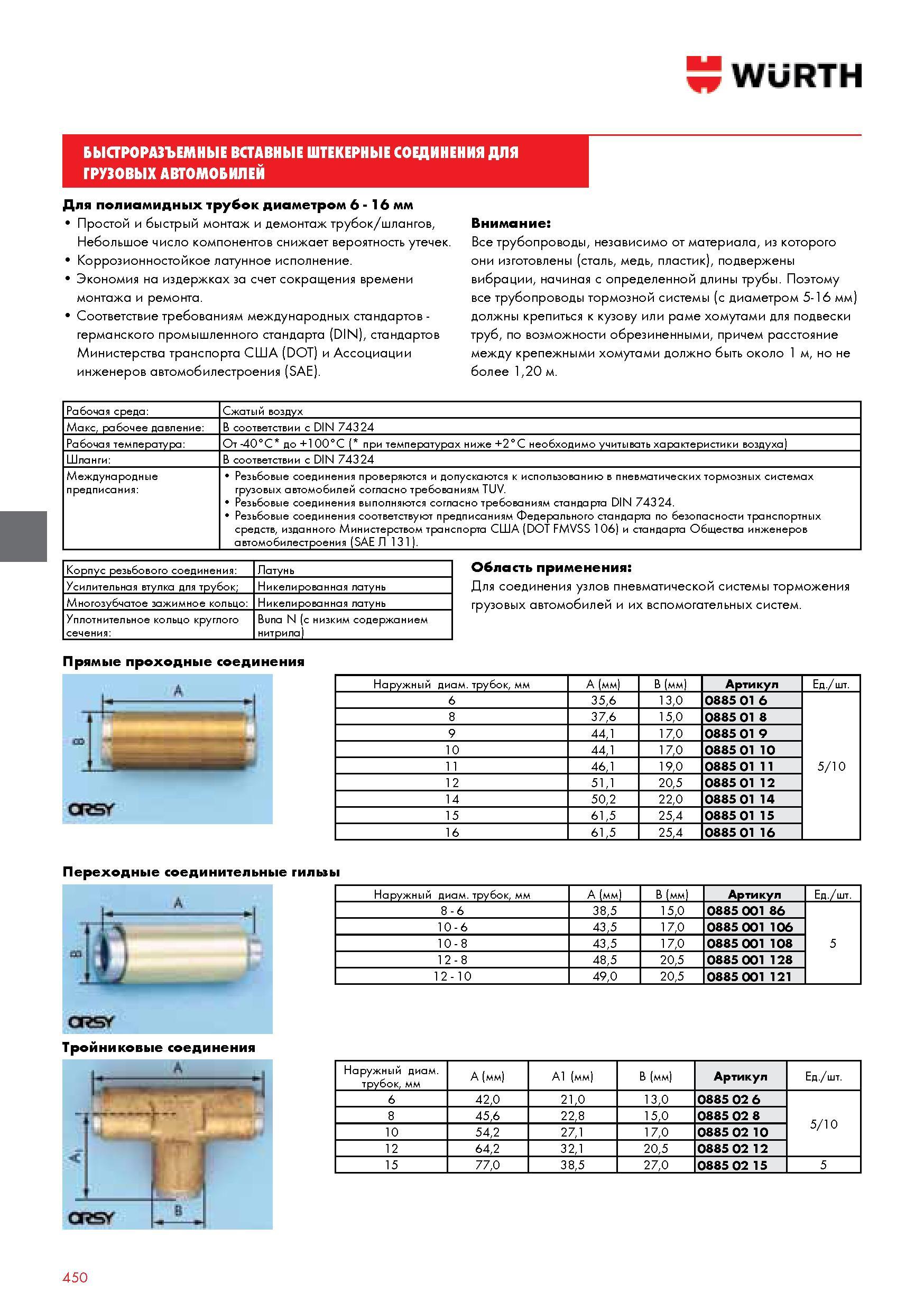

БЫСТРОРАЗЪЕМНЫЕ ВСТАВНЫЕ ШТЕКЕРНЫЕ СОЕДИНЕНИЯ ДЛЯ ГРУЗОВЫХ АВТОМОБИЛЕМ WURTH Для полиамидных трубок диаметром 6 - 16 мм Простой и быстрый монтаж и дем Каталог WURTH 2014 Химия Инструмент Оборудование Стр. 450 0450 Lab2u

БЫСТРОРАЗЪЕМНЫЕ ВСТАВНЫЕ ШТЕКЕРНЫЕ СОЕДИНЕНИЯ ДЛЯ ГРУЗОВЫХ АВТОМОБИЛЕМ WURTH Для полиамидных трубок диаметром 6 - 16 мм Простой и быстрый монтаж и демонтаж трубок шлангов Небольшое число компонентов снижает вероятность утечек. Коррозионностойкое латунное исполнение. Экономия на издержках за счет сокращения времени монтажа и ремонта. Соответствие требованиям международных стандартов -германского промышленного стандарта (DIN) стандартов Министерства транспорта США (DOT) и Ассоциации инженеров автомобилестроения (SAE). Внимание Все трубопроводы независимо от материала из которого они изготовлены (сталь медь пластик) подвержены вибрации начиная с определенной длины трубы. Поэтому все трубопроводы тормозной системы (с диаметром 5-16 мм) должны крепиться к кузову или раме хомутами для подвески труб по возможности обрезиненными причем расстояние между крепежными хомутами должно быть около 1 м но не более 120 м. Рабочая среда Сжатый воздух Макс рабочее давление В соответствии с DIN 74324 Рабочая температура От -40С до +100С ( при температурах ниже +2С необходимо учитывать характеристики воздуха) Шланги В соответствии с DIN 74324 Международные предписания Резьбовые соединения проверяются и допускаются к использованию в пневматических тормозных системах грузовых автомобилей согласно требованиям TUV. Резьбовые соединения выполняются согласно требованиям стандарта DIN 74324. Резьбовые соединения соответствуют предписаниям Федерального стандарта по безопасности транспортных средств изданного Министерством транспорта США (DOT FMVSS 106) и стандарта Общества инженеров автомобилестроения (SAE Л 131). Корпус резьбового соединения Латунь Усилительная втулка для трубок Никелированная латунь Многозубчатое зажимное кольцо Никелированная латунь Уплотнительное кольцо круглого сечения Buna N (с низким содержанием нитрила) Область применения Для соединения узлов пневматической системы торможения грузовых автомобилей и их вспомогательных систем. Прямые проходные соединения Наружный диам. трубок мм А (мм) В (мм) Артикул Ед. шт. 6 356 130 0885 01 6 5 10 8 376 150 0885 01 8 9 441 170 0885 01 9 10 441 170 0885 01 10 11 461 190 0885 01 11 12 511 205 0885 01 12 14 502 220 0885 01 14 15 615 254 0885 01 15 16 615 254 0885 01 16 Переходные соединительные гильзы Тройниковые соединения Наружный диам. трубок мм А (мм) В (мм) Артикул Ед. шт. 8 - 6 385 150 0885 001 86 5 10 - 6 435 170 0885 001 106 10 - 8 435 170 0885 001 108 12 - 8 485 205 0885 001 128 12 - 10 490 205 0885 001 121 Наружный диам. трубок мм А (мм) А1 (мм) В (мм) Артикул Ед. шт. 6 420 210 130 0885 02 6 5 10 8 456 228 150 0885 02 8 10 542 271 170 0885 02 10 12 642 321 205 0885 02 12 15 770 385 270 0885 02 15 5 450
