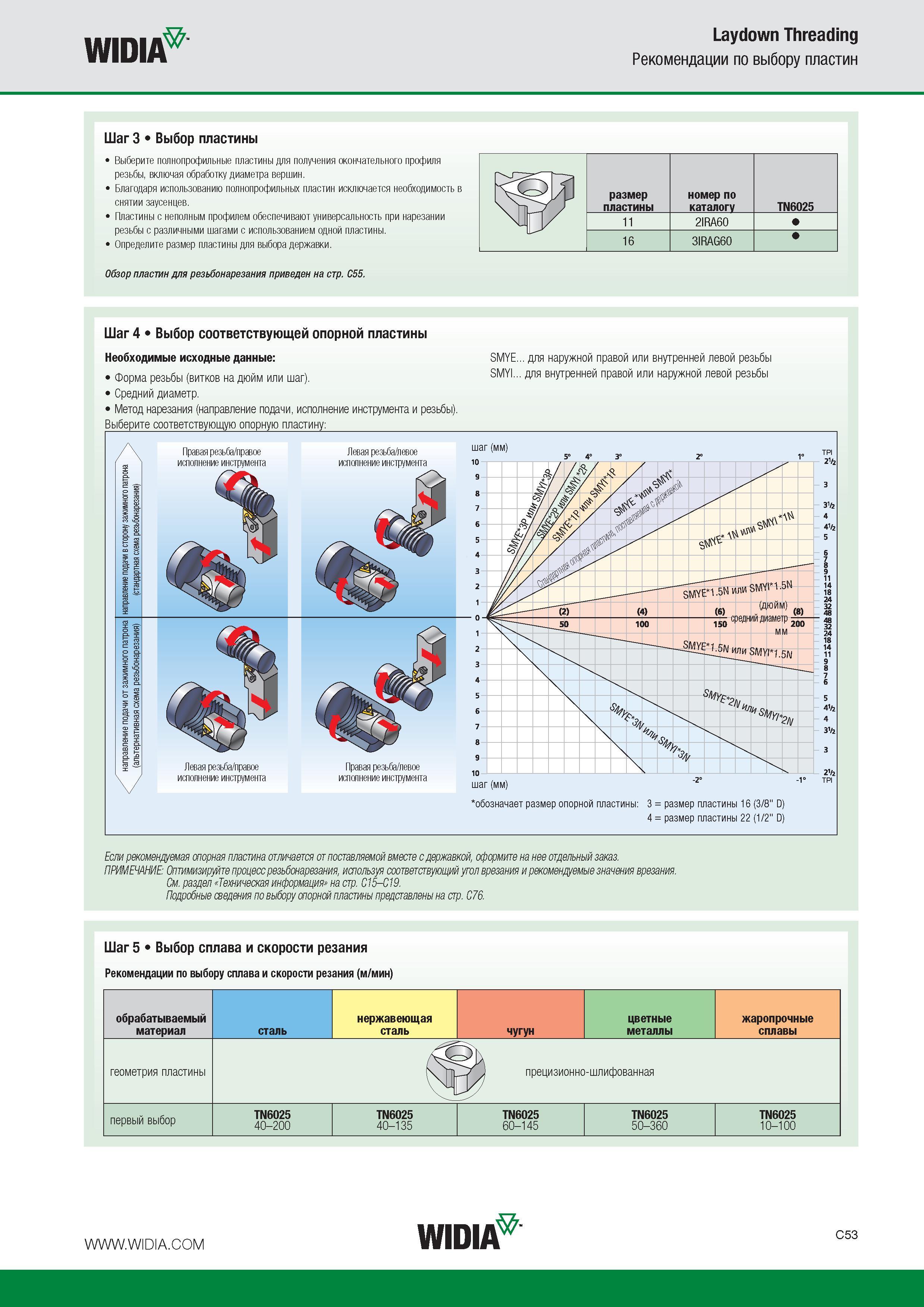

Выбор соответствующей опорной пластины для резьбонарезного токарного инструмента Widia со сменными режущими пластинами Необходимые исходные данные Форма резьбы (витков на дюйм или шаг). Средний диаметр. Метод нарезания (направление подачи исполнение инструмента и резьбы). Выберите соответствующую опорную пластину SMYE . для наружной правой или внутренней левой резьбы SMYI . для внутренней правой или наружной левой резьбы Правая резьба правое исполнение инструмента Левая резьба левое исполнение инструмента гО шаг (мм) Левая резьба правое исполнение инструмента Правая резьба левое исполнение инструмента 10 А j W У . Sl (Л J 57 С .V 3 2 MYE 1.5N или 3MVIM. 5N 0 о (дюйм 1) 5 0 100 150 с редний диаме м р 200 у 1 2 MYE 1 Дц V -"и йМУГ . 5N S i i у. 4S у 1У i S' 7 10 шаг (мм) обозначает размер опорной пластины 3 размер пластины 16 (3 8 D) 4 размер пластины 22 (1 2" D) TPI 31 4 4V2 5 5 41 2 4 3Vz 2 Vz TPI Если рекомендуемая опорная пластина отличается от поставляемой вместе с державкой оформите на нее отдельный заказ. ПРИМЕЧАНИЕ Оптимизируйте процесс резьбонарезания используя соответствующий угол врезания и рекомендуемые значения врезания. См. раздел Техническая информация на стр. C15-C19. Подробные сведения по выбору опорной пластины представлены на стр. C76. Шаг 5 Выбор сплава и скорости резания Рекомендации по выбору сплава и скорости резания (м/мин) обрабатываемый материал нержавеющая сталь чугун цветные металлы жаропрочные сплавы геометрия пластины прецизионно-шлифованная первый выбор TN6025 40-200 TN6025 40-135 TN6025 60-145 TN6025 50-360 TN6025 10-100 сталь WIDIA Laydown Threading Рекомендации по выбору пластин Шаг 3 Выбор пластины Выберите полнопрофильные пластины для получения окончательного профиля резьбы включая обработку диаметра вершин. Благодаря использованию полнопрофильных пластин исключается необходимость в снятии заусенцев. Пластины с неполным профилем обеспечивают универсальность при нарезании резьбы с различными шагами с использованием одной пластины. Определите размер пластины для выбора державки. Обзор пластин для резьбонарезания приведен на стр. C55. размер пластины номер по каталогу TN6025 11 2IRA60 16 3IRAG60 Шаг 4
