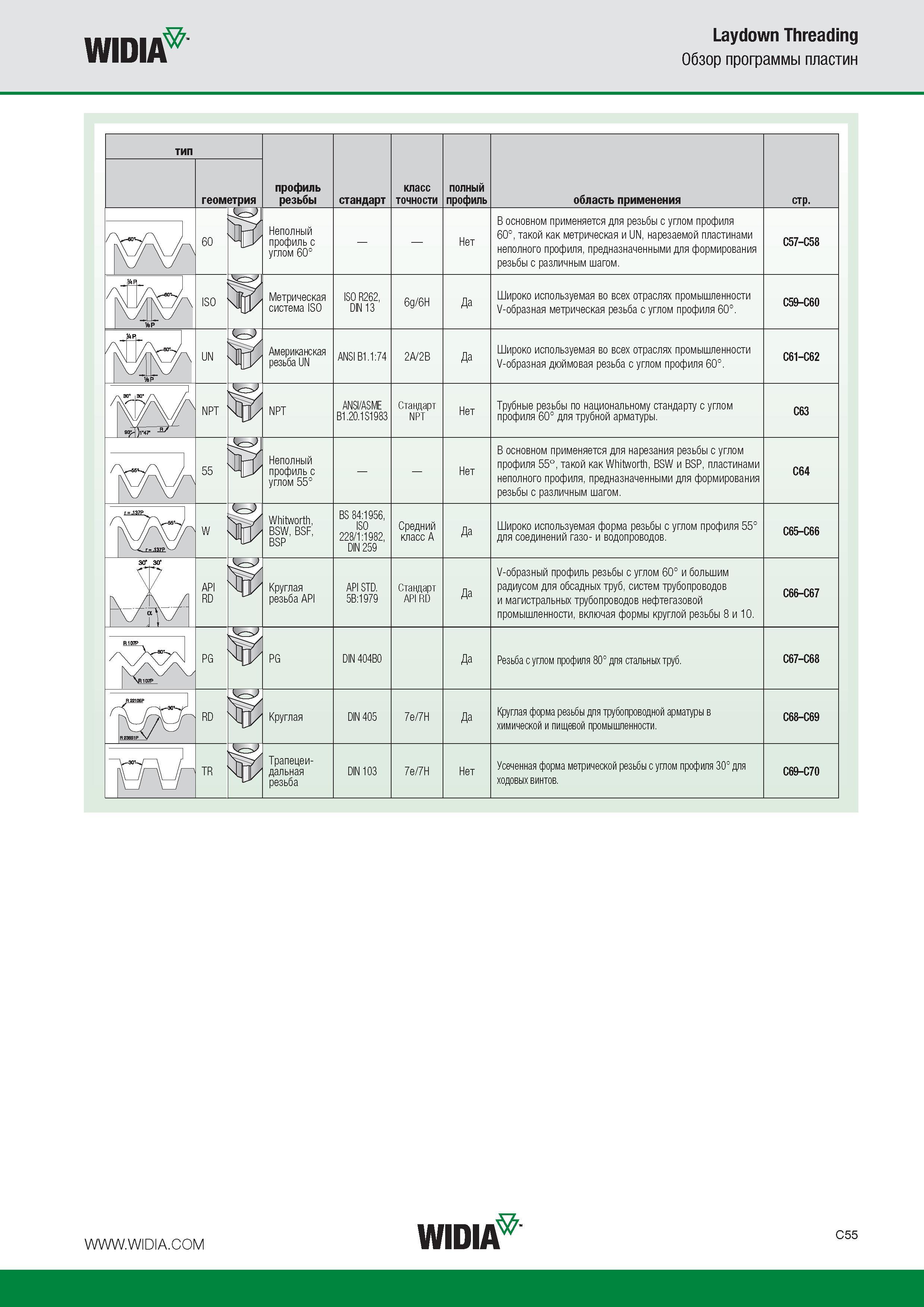

Обзор программы резьбовых твердосплавных пластин WIDIA Laydown Threading тип профиль резьбы стандарт класс точности полный профиль область применения стр геометри

Обзор программы резьбовых твердосплавных пластин WIDIA Laydown Threading тип профиль резьбы стандарт класс точности полный профиль область применения стр. геометрия Г- h 60 Неполный профиль с углом 60 - Нет В основном применяется для резьбы с углом профиля 60 такой как метрическая и UN нарезаемой пластинами неполного профиля предназначенными для формирования резьбы с различным шагом. C57-C58 с %Р ISO Метрическая система ISO ISO R262 DIN 13 6g 6H Да Широко используемая во всех отраслях промышленности V-образная метрическая резьба с углом профиля 60. C59-C60 с X Р UN Американская резьба UN ANSI B1.1:74 2A 2B Да Широко используемая во всех отраслях промышленности V-образная дюймовая резьба с углом профиля 60. C61-C62 30 эо" ы NPT NPT ANSI ASME B1.20.1S1983 Стандарт NPT Нет Трубные резьбы по национальному стандарту с углом профиля 60 для трубной арматуры. C63 55 Неполный профиль с углом 55 - Нет В основном применяется для нарезания резьбы с углом профиля 55 такой как Whitworth BSW и BSP пластинами неполного профиля предназначенными для формирования резьбы с различным шагом. C64 W Whitworth BSW BSF BSP BS 84:1956 ISO 228 1:1982 DIN 259 Средний класс А Да Широко используемая форма резьбы с углом профиля 55 для соединений газо- и водопроводов. C65-C66 30 х зо1 API RD Круглая резьба API API STD. 5B:1979 Стандарт API RD Да V-образный профиль резьбы с углом 60 и большим радиусом для обсадных труб систем трубопроводов и магистральных трубопроводов нефтегазовой промышленности включая формы круглой резьбы 8 и 10. C66-C67 R107P ZV rii p PG PG DIN 404B0 Да Резьба с углом профиля 80 для стальных труб. C67-C68 R221D6P Шг R 23851Р RD Круглая DIN 405 7e 7H Да Круглая форма резьбы для трубопроводной арматуры в химической и пищевой промышленности. C68-C69 TR Трапецеи- дальная резьба DIN 103 7e 7H Нет Усеченная форма метрической резьбы с углом профиля 30 для ходовых винтов. C69-C70
