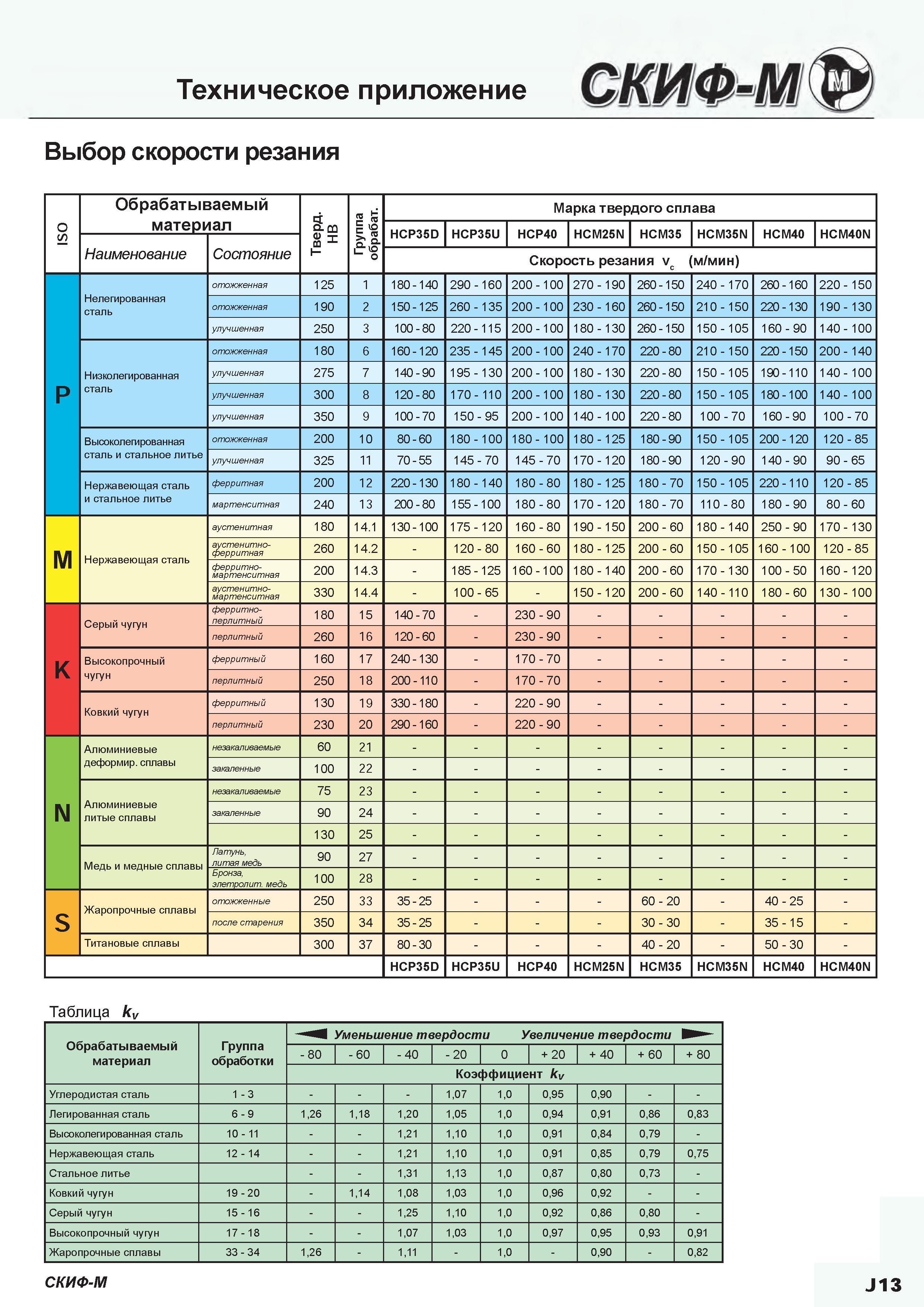

Выбор скорости резания ISO Обрабатываемый материал Твердость HB Группа обрабатываемости Марка твердого сплава Скиф-М HCP35D HCP35U HCP40 HCM25N

Выбор скорости резания ISO Обрабатываемый материал Твердость HB Группа обрабатываемости Марка твердого сплава Скиф-М HCP35D HCP35U HCP40 HCM25N HCM35 HCM35N HCM40 HCM40N Наименование Состояние Скорость резания vc ( м/мин) P Нелегированная сталь отожженная 125 1 180 140 290 160 200 100 270 190 260 150 240 170 260 160 220 150 отожженная 190 2 150 125 260 135 200 100 230 160 260 150 210 150 220 130 190 130 улучшенная 250 3 100 80 220 115 200 100 180 130 260 150 150 105 160 90 140 100 Низколегированная сталь отожженная 180 6 160 120 235 145 200 100 240 170 220 80 210 150 220 150 200 140 улучшенная 275 7 140 90 195 130 200 100 180 130 220 80 150 105 190 110 140 100 улучшенная 300 8 120 80 170 110 200 100 180 130 220 80 150 105 180 100 140 100 улучшенная 350 9 100 70 150 95 200 100 140 100 220 80 100 70 160 90 100 70 Высоколегированная сталь и стальное литье отожженная 200 10 80 60 180 100 180 100 180 125 180 90 150 105 200 120 120 85 улучшенная 325 11 70 55 145 70 145 70 170 120 180 90 120 90 140 90 90 65 Нержавеющая сталь и стальное литье ферритная 200 12 220 130 180 140 180 80 180 125 180 70 150 105 220 110 120 85 мартенситная 240 13 200 80 155 100 180 80 170 120 180 70 110 80 180 90 80 60 M Нержавеющая сталь аустенитная 180 14.1 0 0 О 3 175 120 160 80 190 150 200 60 180 140 250 90 170 130 аустенитно- ферритная 260 14.2 120 80 160 60 180 125 200 60 150 105 160 100 120 85 ферритно- мартенситная 200 14.3 185 125 160 100 180 140 200 60 170 130 100 50 160 120 аустенитно- мартенситная 330 14.4 100 65 150 120 200 60 140 110 180 60 130 100 K Серый чугун ферритно- перлитный 180 15 140 70 230 90 перлитный 260 16 2 О 6 о 230 90 Высокопрочный чугун ферритный 160 17 240 130 170 70 перлитный 250 18 200 110 170 70 Ковкий чугун ферритный 130 19 330 180 220 90 перлитный 230 20 290 160 220 90 N Алюминиевые деформир. сплавы незакаливаемые 60 21 закаленные 100 22 Алюминиевые литые сплавы незакаливаемые 75 23 закаленные 90 24 130 25 Медь и медные сплавы Латунь литая медь 90 27 Бронза элетролит. медь 100 28 S Жаропрочные сплавы отожженные 250 33 35 25 6 О 2 О 5 2 0 4 после старения 350 34 35 25 30 30 35 15 Титановые сплавы 300 37 80 30 40 20 50 30 HCP35D HCP35U HCP40 HCM25N HCM35 HCM35N HCM40 HCM40N Таблица kv Обрабатываемый материал Группа обработки Уменьшение твердости Увеличение твердости 80 60 40 20 0 + 20 + 40 + 60 + 80 Коэффициент kv Углеродистая сталь 1 3 107 10 095 090 Легированная сталь 6 9 126 118 120 105 10 094 091 086 083 Высоколегированная сталь 10 11 121 110 10 091 084 079 Нержавеющая сталь 12 14 121 110 10 091 085 079 075 Стальное литье 131 113 10 087 080 073 Ковкий чугун 19 20 114 108 103 10 096 092 Серый чугун 15 16 125 110 10 092 086 080 Высокопрочный чугун 17 18 107 103 10 097 095 093 091 Жаропрочные сплавы 33 34 126 111 10 090 082 СКИФ-М J13
