Рекомендации производителя металлорежущего инструмента российской компании Скиф-М по выбору скорости резания при фрезеровании различных материа

Рекомендации производителя металлорежущего инструмента российской компании Скиф-М по выбору скорости резания при фрезеровании различных материа

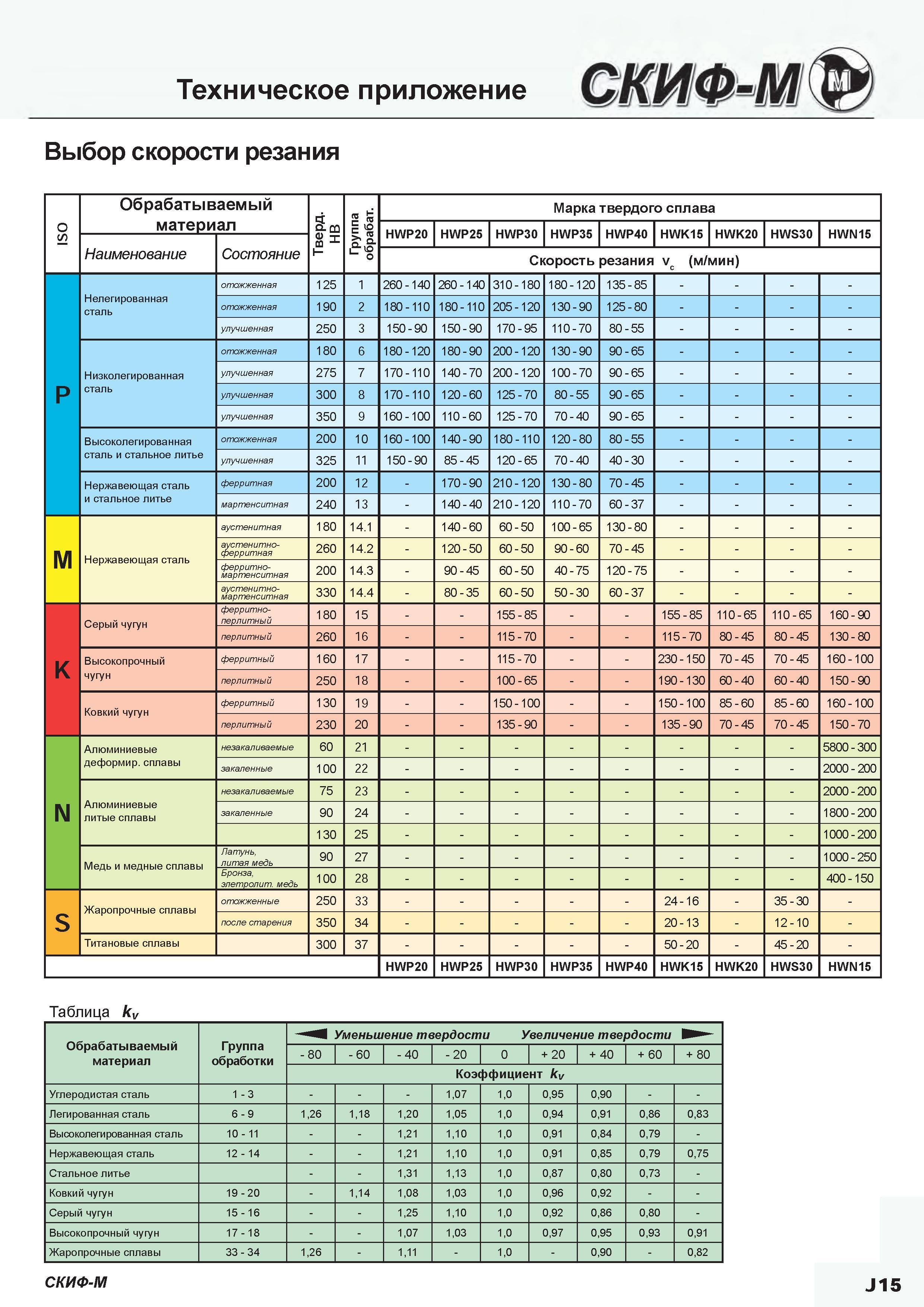

Рекомендации производителя металлорежущего инструмента российской компании Скиф-М по выбору скорости резания при фрезеровании различных материалов Марка твердого сплава SKIF-M HWP20 HWP25 HWP30 HWP35 HWP40 HWK15 HWK20 HWS30 HWN15 Наименование Ceстояние Скорость резания vc (м/мин) P Нелегированная сталь отожженная 125 1 260 140 260 140 310 180 180 120 135 85 отожженная 190 2 180 110 180 110 205 120 130 90 125 80 улучшенная 250 3 150 90 150 90 170 95 110 70 80 55 Низколегированная сталь отожженная 180 6 180 120 180 90 200 120 130 90 90 65 улучшенная 275 7 170 110 140 70 200 120 100 70 90 65 улучшенная 300 8 170 110 120 60 125 70 80 55 90 65 улучшенная 350 9 160 100 110 60 125 70 70 40 90 65 Высоколегированная сталь и стальное литье отожженная 200 10 160 100 140 90 180 110 120 80 80 55 улучшенная 325 11 150 90 85 45 120 65 70 40 40 30 Нержавеющая сталь и стальное литье ферритная 200 12 170 90 210 120 130 80 70 45 мартенситная 240 13 140 40 210 120 110 70 60 37 M Нержавеющая сталь аустенитная 180 14.1 140 60 60 50 100 65 130 80 аустенитно- ферритная 260 14.2 2 О 5 о 60 50 90 60 70 45 ферритно- мартенситная 200 14.3 90 45 60 50 40 75 120 75 аустенитно- мартенситная 330 14.4 80 35 60 50 50 30 60 37 K Серый чугун ферритно- перлитный 180 15 155 85 155 85 110 65 110 65 160 90 перлитный 260 16 115 70 115 70 80 45 80 45 130 80 Высокопрочный чугун ферритный 160 17 115 70 230 150 70 45 70 45 160 100 перлитный 250 18 100 65 190 130 60 40 60 40 150 90 Ковкий чугун ферритный 130 19 150 100 150 100 85 60 85 60 160 100 перлитный 230 20 135 90 135 90 70 45 70 45 150 70 N Алюминиевые деформир. сплавы незакаливаемые 60 21 5800 300 закаленные 100 22 2000 200 Алюминиевые литые сплавы незакаливаемые 75 23 2000 200 закаленные 90 24 1800 200 130 25 1000 200 Медь и медные сплавы Латунь литая медь 90 27 1000 250 Бронза элетролит. медь 100 28 400 150 S Жаропрочные сплавы отожженные 250 33 24 16 35 30 после старения 350 34 20 13 12 10 Титановые сплавы 300 37 50 20 45 20 HWP20 HWP25 HWP30 HWP35 HWP40 HWK15 HWK20 HWS30 HWN15 Таблица kv Обрабатываемый материал Группа обработки Уменьшение твердости Увеличение твердости 80 60 40 20 0 + 20 + 40 + 60 + 80 Коэффициент kv Углеродистая сталь 1 3 107 10 095 090 Легированная сталь 6 9 126 118 120 105 10 094 091 086 083 Высоколегированная сталь 10 11 121 110 10 091 084 079 Нержавеющая сталь 12 14 121 110 10 091 085 079 075 Стальное литье 131 113 10 087 080 073 Ковкий чугун 9 2 О 114 108 103 10 096 092 Серый чугун 15 16 125 110 10 092 086 080 Высокопрочный чугун 17 18 107 103 10 097 095 093 091 Жаропрочные сплавы 4 3 3 3 126 111 10 090 082 СКИФ-М J15 ISO Твердость HB Группа обрабатываемости
