Выбор шпинделя для заготовки Главный шпиндель Встречный шпиндель Указание: Если встречный шпиндель на станке отсутствует, то отсутствует и п

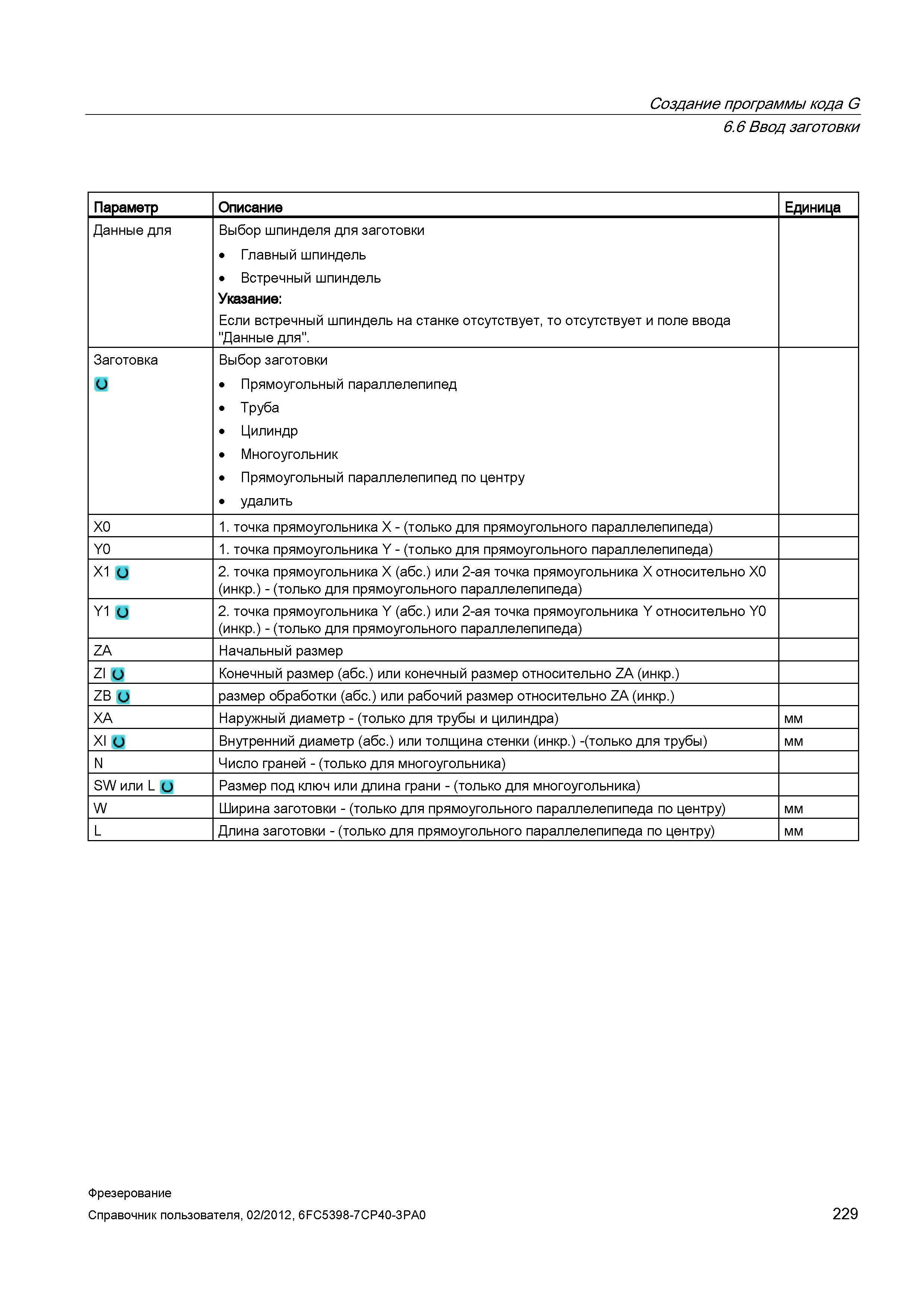

Выбор шпинделя для заготовки Главный шпиндель Встречный шпиндель Указание: Если встречный шпиндель на станке отсутствует, то отсутствует и поле ввода "Данные для". Заготовка Выбор заготовки Прямоугольный параллелепипед Труба Цилиндр Многоугольник Прямоугольный параллелепипед по центру удалить X0 1. точка прямоугольника X - (только для прямоугольного параллелепипеда) Y0 1. точка прямоугольника Y - (только для прямоугольного параллелепипеда) Х1 и 2. точка прямоугольника X (абс.) или 2-ая точка прямоугольника X относительно X0 (инкр.) - (только для прямоугольного параллелепипеда) Y1 и 2. точка прямоугольника Y (абс.) или 2-ая точка прямоугольника Y относительно Y0 (инкр.) - (только для прямоугольного параллелепипеда) ZA Начальный размер ZI и Конечный размер (абс.) или конечный размер относительно ZA (инкр.) ZB и размер обработки (абс.) или рабочий размер относительно ZA (инкр.) ХА Наружный диаметр - (только для трубы и цилиндра) мм XI О Внутренний диаметр (абс.) или толщина стенки (инкр.) -(только для трубы) мм N Число граней - (только для многоугольника) SW или L (J Размер под ключ или длина грани - (только для многоугольника) W Ширина заготовки - (только для прямоугольного параллелепипеда по центру) мм L Длина заготовки - (только для прямоугольного параллелепипеда по центру) мм Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 229 Создание программы кода G 6.6 Ввод заготовки Параметр Описание Единица Данные для
