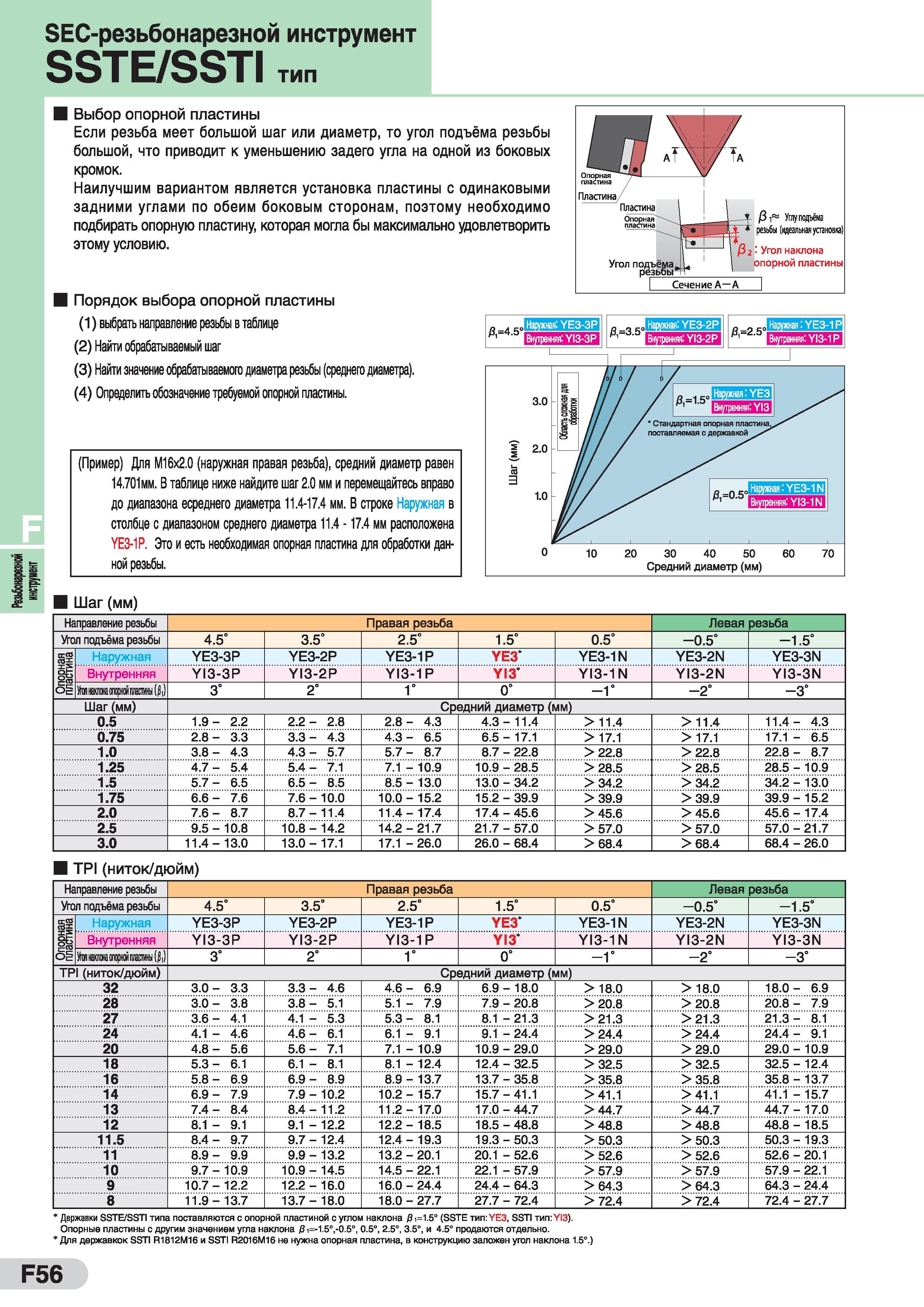

Выбор подкладной (опорной) пластины Sumitomo для сборного резьбового резца Если обрабатываемая резьба имеет большой шаг или диаметр _ то угол подъёма резьбы большой, что приводит к уменьшению задего угла на одной из боковых кромок. Наилучшим вариантом является установка пластины с одинаковыми задними углами по обеим боковым сторонам, поэтому необходимо подбирать опорную пластину, которая могла бы максимально удовлетворить этому условию. Порядок выбора опорной пластины (1) выбрать направление резьбы в таблице (2) Найти обрабатываемый шаг (3) Найти значение обрабатываемого диаметра резьбы (среднего диаметра). (4) Определить обозначение требуемой опорной пластины. Угол подъёма, резьбы Углу подъёма резьбы (идеальная установка) ( 2 : Угол наклона опорной пластины Сечение А А ИМЯ наружная: YE3-3PI . „BMWdcMJ Д=2.5° Наружная: YE3-1Р Р1 |:l L l l:l:MkiclJ Д 3-5 I:1 .1 ,.1 '..4JkHJ Внутренняя: YI3-1Р (Пример) Для М16x2.0 (наружная правая резьба), средний диаметр равен 14.701мм. В таблице ниже найдите шаг 2.0 мм и перемещайтесь вправо до диапазона есреднего диаметра 11.4-17.4 мм. В строке Наружная в столбце с диапазоном среднего диаметра 11.4 -17.4 мм расположена YE3-1P. Это и есть необходимая опорная пластина для обработки данной резьбы. 3.0 | 2.0 1.0 Наи1 ная:УЕЗ ренняя: YI3 Стандартная опорная пластина поставляемая с державкой Наружная :YE3-1N Д-0-5 Внутренняя: YI3-1N 10 20 30 40 50 60 70 Средний диаметр (мм) Шаг (мм) Направление резьбы Правая резьба Левая резьба Угол подъёма резьбы 4.5” 00 2.5° 1.5° о LO О I -1.5° DC Наружная YE3-3P YE3-2P YE3-1P YE3” YE3-1N YE3-2N YE3-3N Внутренняя YI3-3P YI3-2P YI3-1P YI3 YI3-1N YI3-2N YI3-3N Оё Ли наклона опорной шшины 3° 2° 1° 0“ -1° -2° -3° Шаг (мм) Средний диаметр (мм) 0.5 1.9- 2.2 2.2- 2.8 2.8- 4.3 4.3-11.4 > 11.4 >11.4 11.4- 4.3 0.75 2.8- 3.3 3.3- 4.3 4.3- 6.5 6.5 - 17.1 > 17.1 >17.1 17.1 - 6.5 1.0 3.8- 4.3 4.3- 5.7 5.7- 8.7 8.7 - 22.8 >22.8 >22.8 22.8- 8.7 1.25 4.7- 5.4 5.4- 7.1 7.1 - 10.9 10.9-28.5 >28.5 >28.5 28.5 - 10.9 1.5 5.7- 6.5 6.5- 8.5 8.5 - 13.0 13.0 - 34.2 >34.2 >34.2 34.2 - 13.0 1.75 6.6- 7.6 7.6 - 10.0 10.0-15.2 15.2 - 39.9 >39.9 >39.9 39.9 - 15.2 2.0 7.6- 8.7 8.7 - 11.4 11.4- 17.4 17.4-45.6 >45.6 >45.6 45.6 - 17.4 2.5 9.5-10.8 10.8-14.2 14.2-21.7 21.7 - 57.0 >57.0 >57.0 57.0-21.7 3.0 11.4-13.0 13.0-17.1 17.1 -26.0 26.0 - 68.4 >68.4 >68.4 68.4 - 26.0 TPI (ниток/дюйм) Направление резьбы Правая резьба Левая резьба Угол подъёма резьбы 4.5° 3.5° 2.5° 1.5° 0.5° I О сл -1.5° Опорная пластина Наружная YE3-3P YE3-2P YE3-1P YE3 YE3-1N YE3-2N YE3-3N Внутренняя YI3-3P YI3-2P YI3-1P YI3 YI3-1N YI3-2N YI3-3N №п наклона оюрной шшины ()9 () 3° 2° 1° 0° -1° -2° -3° TPI (ниток/дюйм) Средний диаметр (мм) 32 3.0- 3.3 3.3- 4.6 4.6- 6.9 6.9 - 18.0 > 18.0 > 18.0 18.0- 6.9 28 3.0- 3.8 3.8- 5.1 5.1 - 7.9 7.9 - 20.8 >20.8 >20.8 20.8- 7.9 27 3.6- 4.1 4.1 - 5.3 5.3- 8.1 8.1 -21.3 >21.3 >21.3 21.3- 8.1 24 4.1 - 4.6 4.6- 6.1 6.1 - 9.1 9.1 - 24.4 >24.4 >24.4 24.4- 9.1 20 4.8- 5.6 5.6- 7.1 7.1 - 10.9 10.9-29.0 >29.0 >29.0 29.0 - 10.9 18 5.3- 6.1 6.1 - 8.1 8.1 - 12.4 12.4 - 32.5 >32.5 >32.5 32.5 - 12.4 16 5.8- 6.9 6.9- 8.9 8.9 - 13.7 13.7 - 35.8 >35.8 >35.8 35.8 - 13.7 14 6.9- 7.9 7.9 - 10.2 10.2 - 15.7 15.7-41.1 >41.1 >41.1 41.1 - 15.7 13 7.4- 8.4 8.4 - 11.2 11.2 - 17.0 17.0-44.7 >44.7 >44.7 44.7 - 17.0 12 8.1 - 9.1 9.1 - 12.2 12.2 - 18.5 18.5-48.8 >48.8 >48.8 48.8 - 18.5 11.5 8.4- 9.7 9.7 - 12.4 12.4-19.3 19.3-50.3 >50.3 >50.3 50.3 - 19.3 11 8.9- 9.9 9.9 - 13.2 13.2-20.1 20.1 - 52.6 >52.6 >52.6 52.6 - 20.1 10 9.7-10.9 10.9-14.5 14.5 - 22.1 22.1 - 57.9 >57.9 >57.9 57.9 - 22.1 9 10.7-12.2 12.2 - 16.0 16.0-24.4 24.4 - 64.3 >64.3 >64.3 64.3 - 24.4 8 11.9-13.7 13.7-18.0 18.0-27.7 27.7 - 72.4 >72.4 >72.4 72.4 - 27.7 Державки SSTE/SSTI типа поставляются с опорной пластиной с углом наклона /3i=1.5° (SSTE тип:УЕЗ, SSTI тип:У13). Опорные пластины с другим значением угла наклона / 1=-1.5°,-0.5о, 0.5°, 2.5°, 3.5°, и 4.5° продаются отдельно. Для державкок SSTI R1812M16 и SSTI R2016M16 не нужна опорная пластина, в конструкцию заложен угол наклона 1.5°.) F56 инструмент SEC-резьбонарезной инструмент SSTE/SSTI тип
