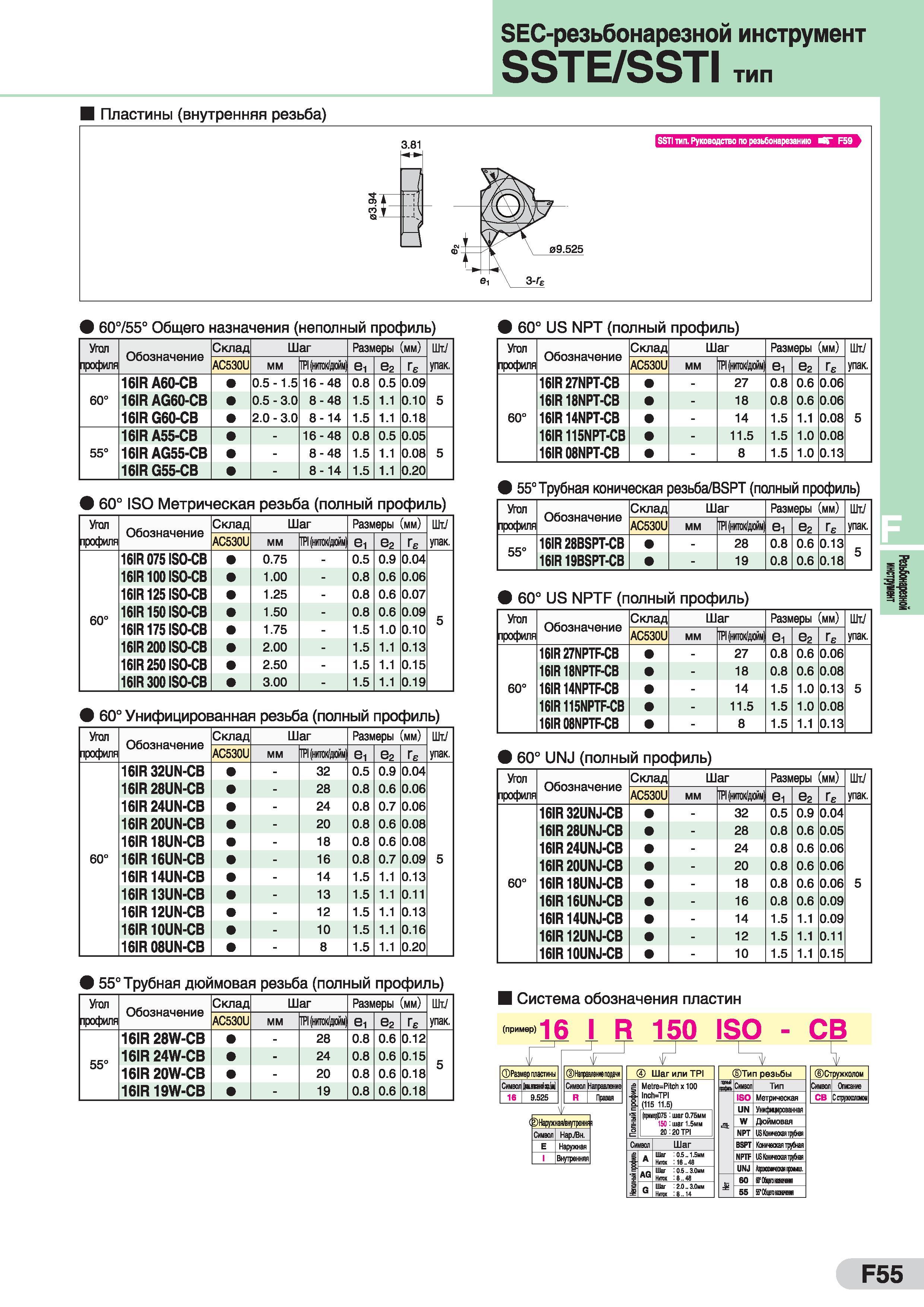

Пластины (внутренняя резьба) SEC-резьбонарезной инструмент SSTE/SSTI тип 3.81 I Е -t- в SSTI тип. Руководство по реэьбонарезанию МГ F59 60755° Общего назначения (неполный профиль) Угал профиля Обозначение Склад Шаг Размеры (мм) Шт1 упак. AC530U мм ГР1 (нктак/дюйм ei е2 ге 16IR А60-СВ 0.5 -1.5 16-48 0.8 0.5 0.09 0 О СО 16IR AG60-CB 0.5 - 3.0 8-48 1.5 1.1 0.10 5 16IRG60-CB 2.0-3.0 8-14 1.5 1.1 0.18 16IR А55-СВ - 16-48 0.8 0.5 0.05 55° 16IR AG55-CB - 8-48 1.5 1.1 0.08 5 16IRG55-CB - 8-14 1.5 1.1 0.20 60° ISO Метрическая резьба (полный профиль) Утоп профиля Обозначение Склад Шаг Размеры (мм) шт; упак. AC530U мм Р1(нш/дойм ei е2 ге 16IR 075IS0-CB 0.75 - 0.5 0.9 0.04 16IR100IS0-CB 1.00 - 0.8 0.6 0.06 16IR125IS0-CB 1.25 - 0.8 0.6 0.07 0 О СО 16IR150IS0-CB 1.50 - 0.8 0.6 0.09 16IR175IS0-CB 1.75 - 1.5 1.0 0.10 16IR 200IS0-CB 2.00 - 1.5 1.1 0.13 16IR 250IS0-CB 2.50 - 1.5 1.1 0.15 16IR 300IS0-CB 3.00 - 1.5 1.1 0.19 60° Унифицированная резьба (полный профиль) Утоп профиля Обозначение Склад Шаг Размеры (мм) шт; упак. AC530U мм ГР1 (нктак/дюйм ei е2 ге 16IR 32UN-CB - 32 0.5 0.9 0.04 16IR 28UN-CB - 28 0.8 0.6 0.06 16IR 24UN-CB - 24 0.8 0.7 0.06 16IR20UN-CB - 20 0.8 0.6 0.08 16IR18UN-CB - 18 0.8 0.6 0.08 60° 16IR16UN-CB - 16 0.8 0.7 0.09 5 16IR14UN-CB - 14 1.5 1.1 0.13 16IR13UN-CB - 13 1.5 1.1 0.11 16IR12UN-CB - 12 1.5 1.1 0.13 16IR10UN-CB - 10 1.5 1.1 0.16 16IR 08UN-CB - 8 1.5 1.1 0.20 60° US NPT (полный профиль) Угап профиля Обозначение Склад Шаг Размеры (мм) Штук в упаковке AC530U мм PI (нигок/дюйм ei е2 ге 16IR 27NPT-CB - 27 0.8 0.6 0.06 16IR18NPT-CB - 18 0.8 0.6 0.06 60° 16IR14NPT-CB - 14 1.5 1.1 0.08 5 16IR115NPT-CB - 11.5 1.5 1.0 0.08 16IR 08NPT-CB - 8 1.5 1.0 0.13 55° Трубная коническая резьба/BSPT (полный профиль) Угап профиля Обозначение Склад Шаг Размеры (мм) шт; упак. AC530U мм PI (нигок/дюйм ei е2 Ге 55° 16IR 28BSPT-CB - 28 0.8 0.6 0.13 5 16IR19BSPT-CB - 19 0.8 0.6 0.18 60° US NPTF (полный профиль) Угал профиля Обозначение Склад Шаг Размеры (мм) шт; упак. AC530U мм PI (нигок/дюйм ei е2 Ге 16IR 27NPTF-CB - 27 0.8 0.6 0.06 16IR18NPTF-CB - 18 0.8 0.6 0.08 0 О СО 16IR14NPTF-CB - 14 1.5 1.0 0.13 5 16IR115NPTF-CB - 11.5 1.5 1.0 0.08 16IR 08NPTF-CB - 8 1.5 1.1 0.13 60° UNJ (полный профиль) Угол профиля Обозначение Склад Шаг Размеры (мм) шт; упак. AC530U мм PI (нигок/дюйм ei е2 Ге 16IR 32UNJ-CB - 32 0.5 0.9 0.04 16IR 28UNJ-CB - 28 0.8 0.6 0.05 16IR 24UNJ-CB - 24 0.8 0.6 0.06 16IR 20UNJ-CB - 20 0.8 0.6 0.06 60° 16IR18UNJ-CB - 18 0.8 0.6 0.06 5 16IR 16UNJ-CB - 16 0.8 0.6 0.09 16IR 14UNJ-CB - 14 1.5 1.1 0.09 16IR12UNJ-CB - 12 1.5 1.1 0.11 16IR 10UNJ-CB - 10 1.5 1.1 0.15 55° Трубная дюймовая резьба (полный профиль) Угал профиля Обозначение Склад Шаг Размеры (мм) шт; упак. AC530U мм PI (нигок/дюйм ei е2 ге 16IR28W-CB - 28 0.8 0.6 0.12 55° 16IR 24W-CB - 24 0.8 0.6 0.15 16IR20W-CB - 20 0.8 0.6 0.18 16IR 19W-CB - 19 0.8 0.6 0.18 Система обозначения пластин (пример) 16 I R 150 ISO - СВ Размер пластины Символ ЦИЕПШЕЦЫ 16 9.525 (1)Награвлвние подачи Направление Правая Символ R НарДн. Наружная Внутренняя Шаг или TPI Metre=Pitch х 100 lnch=TPI (115 11.5) (пршрр75 : шаг 0.75мм 150: шаг 1.5мм 20:20 TPI вол Шаг 0.5.. Э.Онм 8 „48 2.0.. 3.0мм Тип резьбы и Символ Тип ISO Метрическая UN Унифицрованная W Дюймовая NPT US Коническая трубная BSPT Коническая трубная NPTF USКошакаятрубная UNJ Дэроюсанеоант ы1л. 60 ОТЙциииннд 55 55 Общего шинам Стружколом Описание Сстружишш Символ СВ F55
