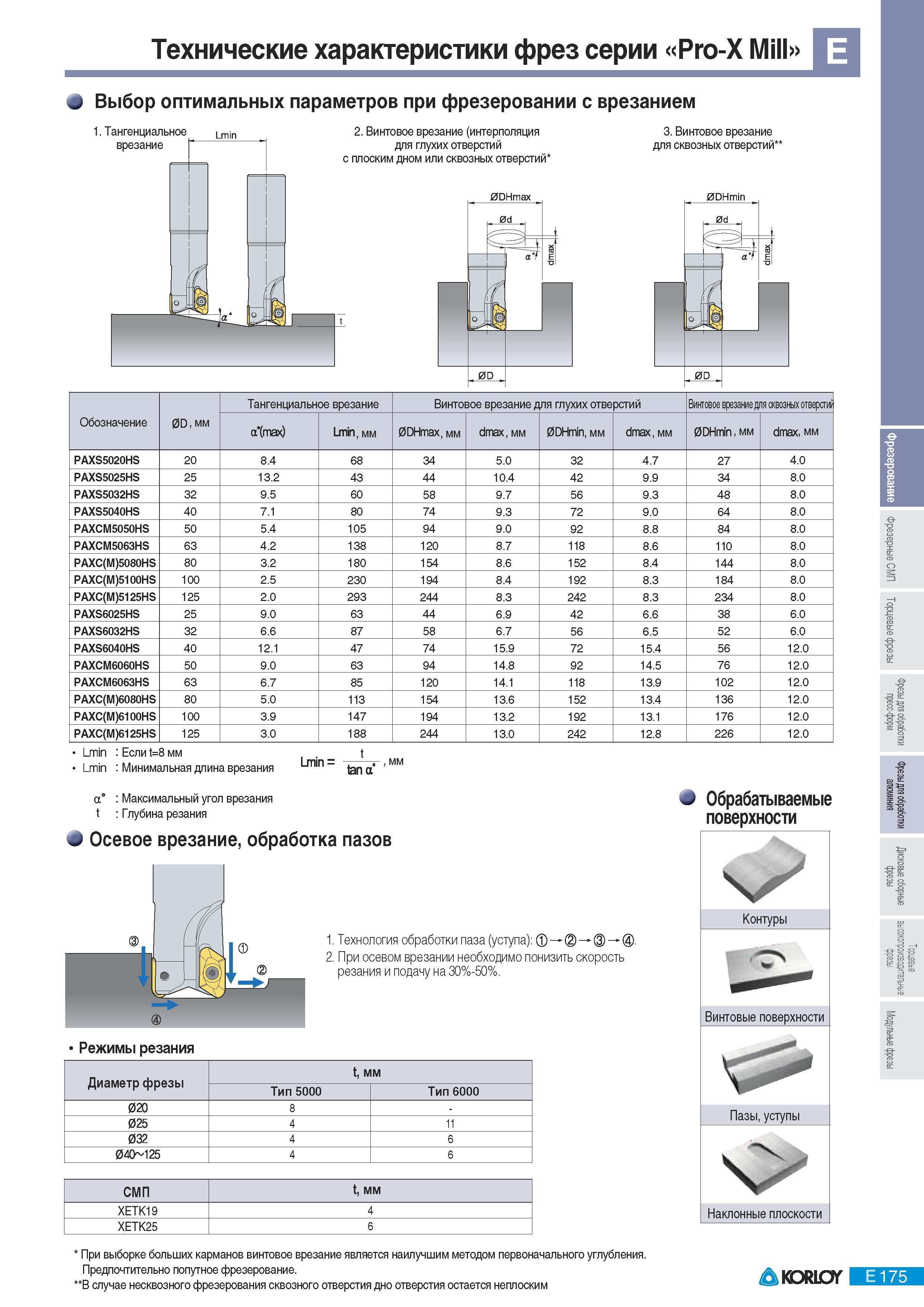

Выбор оптимальных параметров при фрезеровании фрезами Korloy серии Pro-X Mill с врезанием Тангенциальное Lmin врезание Винтовое врезание (интерполяция для глухих отверстий с плоским дном или сквозных отверстий Винтовое врезание для сквозных отверстий 0DHmin 0D Обозначение 0D мм Тангенциальное врезание Винтовое врезание для глухих отве рстий Винтовое врезание для сквозных отверстий a(ma0 Lmin мм 0DHmax мм dmax мм 0DHmin мм dmax мм 0DHmin мм dmax мм PAXS5020HS 20 8.4 68 34 5.0 32 4.7 27 4.0 PAXS5025HS 25 13.2 43 44 10.4 42 9.9 34 8.0 PAXS5032HS 32 9.5 60 58 9.7 56 9.3 48 8.0 PAXS5040HS 40 7.1 80 74 9.3 72 9.0 64 8.0 PAXCM5050HS 50 5.4 105 94 9.0 92 8.8 84 8.0 PAXCM5063HS 63 4.2 138 120 8.7 118 8.6 110 8.0 PAXC(M)5080HS 80 3.2 180 154 8.6 152 8.4 144 8.0 PAXC(M)5100HS 100 2.5 230 194 8.4 192 8.3 184 8.0 PAXC(M)5125HS 125 2.0 293 244 8.3 242 8.3 234 8.0 PAXS6025HS 25 9.0 63 44 6.9 42 6.6 38 6.0 PAXS6032HS 32 6.6 87 58 6.7 56 6.5 52 6.0 PAXS6040HS 40 12.1 47 74 15.9 72 15.4 56 12.0 PAXCM6060HS 50 9.0 63 94 14.8 92 14.5 76 12.0 PAXCM6063HS 63 6.7 85 120 14.1 118 13.9 102 12.0 PAXC(M)6080HS 80 5.0 113 154 13.6 152 13.4 136 12.0 PAXC(M)6100HS 100 3.9 147 194 13.2 192 13.1 176 12.0 PAXC(M)6125HS 125 3.0 188 244 13.0 242 12.8 226 12.0 Lmin Если t8 мм Lmin Минимальная длина врезания а Максимальный угол врезания t Глубина резания Lmin t tana" Осевое врезание обработка пазов Обрабатываемые поверхности 1. Т ехнология обработки паза (уступа) (2) 2. При осевом врезании необходимо понизить скорость резания и подачу на 30%-50%. Режимы резания Диаметр фрезы t мм Тип 5000 6000 020 8 - 025 4 11 032 4 6 04О 125 4 6 СМП t мм XETK19 4 XETK25 6 Контуры Винтовые поверхности Пазы уступы Наклонные плоскости При выборке больших карманов винтовое врезание является наилучшим методом первоначального углубления. Предпочтительно попутное фрезерование. В случае несквозного фрезерования сквозного отверстия дно отверстия остается неплоским мм E 175 Технические характеристики
