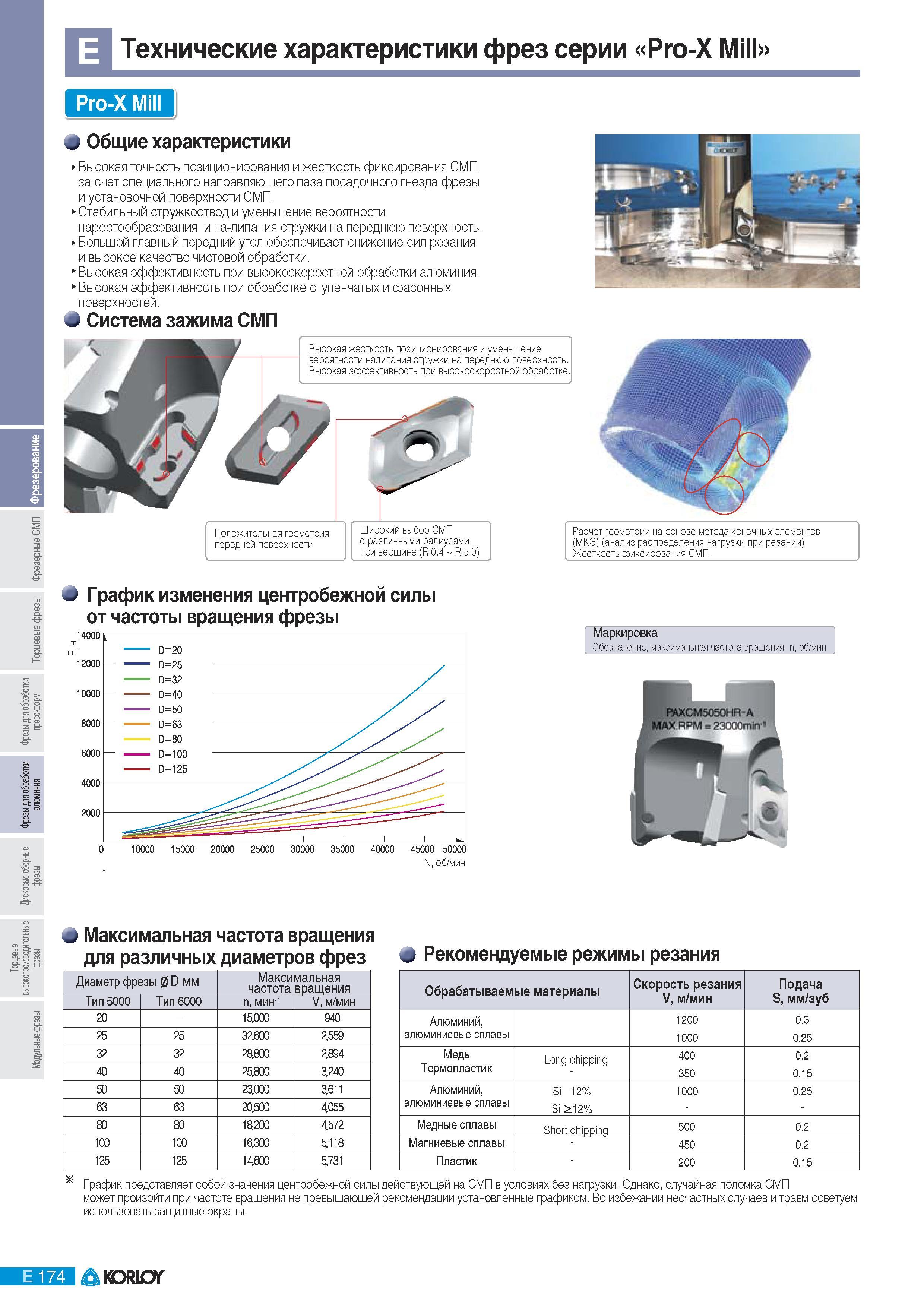

Описание характеристик корейского режущего сборного инструмента Korloy Pro-X Mill для высокоскоростного фрезерования алюминия, алюминиевых и цветных сплаво

Описание характеристик корейского режущего сборного инструмента Korloy Pro-X Mill для высокоскоростного фрезерования алюминия, алюминиевых и цветных сплаво

Описание характеристик корейского режущего сборного инструмента Korloy Pro-X Mill для высокоскоростного фрезерования алюминия, алюминиевых и цветных сплавов Высокая точность позиционирования и жесткость фиксирования фрезерных сменных пластин за счет специального направляющего паза посадочного гнезда фрезы и установочной поверхности СМП. Стабильный стружкоотвод и уменьшение вероятности наростообразования и на-липания стружки на переднюю поверхность. Большой главный передний угол обеспечивает снижение сил резания и высокое качество чистовой обработки. Высокая эффективность при высокоскоростной обработки алюминия. Высокая эффективность при обработке ступенчатых и фасонных поверхностей. Система зажима СМП Расчет геометрии на основе метода конечных элементоЕ (МКЭ) (анализ распределения нагрузки при резании) Жесткость фиксирования СМП. График изменения центробежной силы от частоты вращения фрезы Маркировка Обозначение максимальная частота вращения- n об/мин N об/мин Максимальная частота вращения для различных диаметров фрез Диаметр фрезы 0D мм Макси частота о; на ль а Тип 5000 Тип 6000 n мин-1 V мин 20 - 15000 940 25 25 32600 2559 32 32 28800 2894 40 40 25800 3240 50 50 23000 3611 63 63 20500 4055 80 80 18200 4572 100 100 16300 5118 125 125 14600 5731 Рекомендуемые режимы резания Обрабатываемые материалы Скорость резания V мин Подача S мм/зуб Алюминий алюминиевые сплавы 1200 1000 0.3 0.25 Медь Термопластик Long chipping 400 350 0.2 0.15 Алюминий алюминиевые сплавы Si 12% Si 12% 1000 0.25 Медные сплавы Short chipping 500 0.2 Магниевые сплавы 450 0.2 Пластик - 200 0.15 рафик представляет собой значения центробежной силы действующей на СМП в условиях без нагрузки. Однако случайная поломка СМП может произойти при частоте вращения не превышающей рекомендации установленные графиком. Во избежании несчастных случаев и травм советуем использовать защитные экраны. E 174 Технические характеристики фрез серии Pro-X Mill 3-S- Pro-X Mill Общие характеристики фрезерного инструмента Korloy
