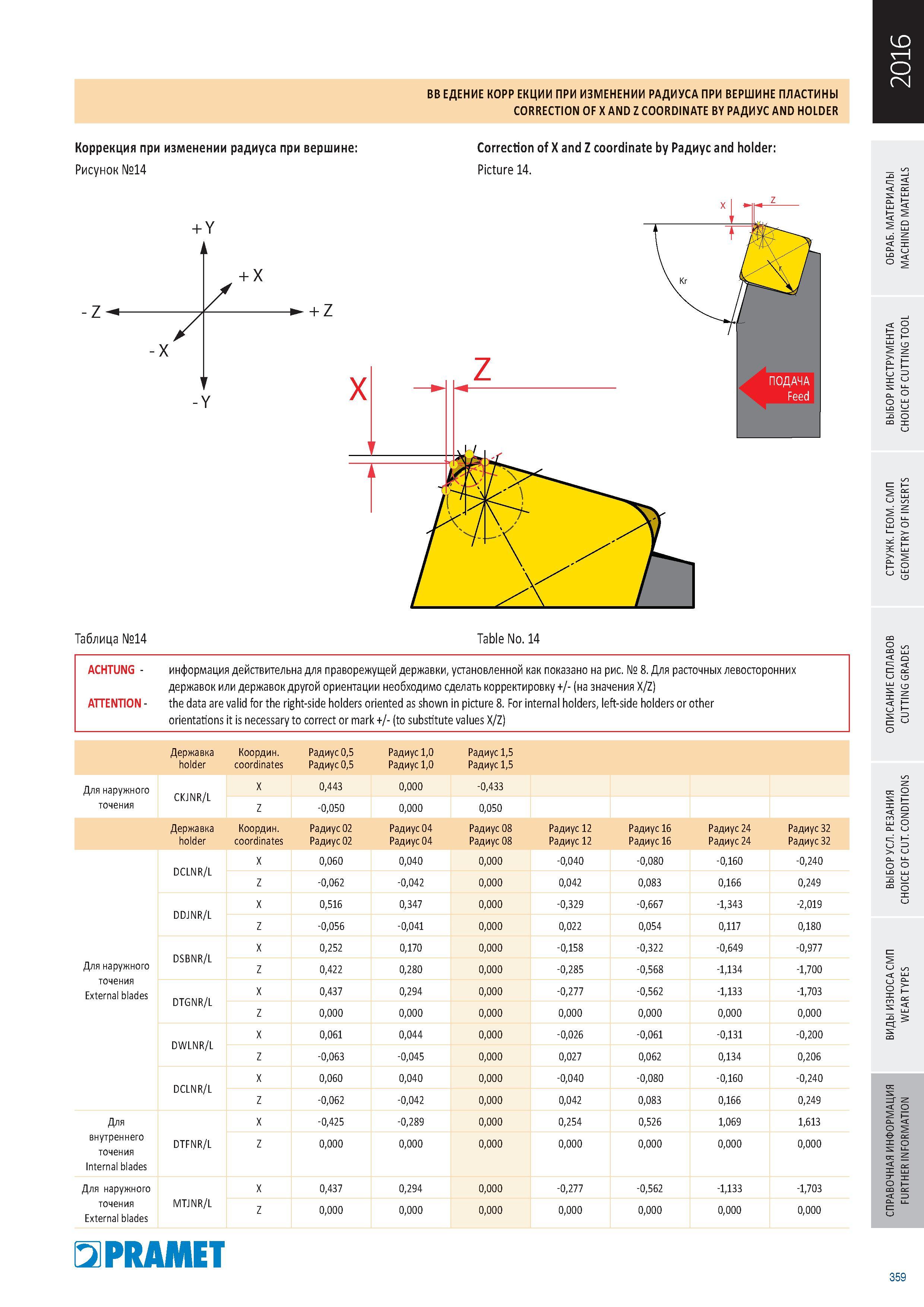

Введение коррекции при ЧПУ-программировании при изменении величины радиуса при вершине сменной режущей неперетачиваемой пластины Данная информация действительна для праворежущей державки, установленной как показано на рис. № 8. Для расточных левосторонних державок или державок другой ориентации необходимо сделать корректировку +/- (на значения X/Z) ATTENTION the data are valid for the right-side holders oriented as shown in picture 8. For internal holders, left-side holders or other orientations it is necessary to correct or mark +/- (to substitute values X/Z) Державка holder Координ. coordinates Радиус 0,5 Радиус 0,5 Радиус 1,0 Радиус 1,0 Радиус 1,5 Радиус 1,5 Для наружного CKJNR/L X 0,443 0,000 -0,433 точения Z -0,050 0,000 0,050 Державка holder Координ. coordinates Радиус 02 Радиус 02 Радиус 04 Радиус 04 Радиус 08 Радиус 08 Радиус 12 Радиус 12 Радиус 16 Радиус 16 Радиус 24 Радиус 24 Радиус 32 Радиус 32 DCLNR/L X 0,060 0,040 0,000 -0,040 -0,080 -0,160 -0,240 Z -0,062 -0,042 0,000 0,042 0,083 0,166 0,249 DDJNR/L X 0,516 0,347 0,000 -0,329 -0,667 -1,343 -2,019 Z -0,056 -0,041 0,000 0,022 0,054 0,117 0,180 DSBNR/L X 0,252 0,170 0,000 -0,158 -0,322 -0,649 -0,977 Для наружного Z 0,422 0,280 0,000 -0,285 -0,568 -1,134 -1,700 точения External blades DTGNR/L X 0,437 0,294 0,000 -0,277 -0,562 -1,133 -1,703 Z 0,000 0,000 0,000 0,000 0,000 0,000 0,000 DWLNR/L X 0,061 0,044 0,000 -0,026 -0,061 -0,131 -0,200 Z -0,063 -0,045 0,000 0,027 0,062 0,134 0,206 DCLNR/L X 0,060 0,040 0,000 -0,040 -0,080 -0,160 -0,240 Z -0,062 -0,042 0,000 0,042 0,083 0,166 0,249 Для X -0,425 -0,289 0,000 0,254 0,526 1,069 1,613 внутреннего точения Internal blades DTFNR/L Z 0,000 0,000 0,000 0,000 0,000 0,000 0,000 Для наружного X 0,437 0,294 0,000 -0,277 -0,562 -1,133 -1,703 точения External blades MTJNR/L Z 0,000 0,000 0,000 0,000 0,000 0,000 0,000 PRAMET 5 Ё О LO 2 CD Q a- 2 oc X i- co oc -=3 359 ВВ ЕДЕНИЕ КОРР ЕКЦИИ ПРИ ИЗМЕНЕНИИ РАДИУСА ПРИ ВЕРШИНЕ ПЛАСТИНЫ CORRECTION OF X AND Z COORDINATE BY РАДИУС AND HOLDER Коррекция при изменении радиуса при вершине Рисунок №14 Z Correction of X and Z coordinate by Радиус and holder Picture 14. V I i Y oc I ud " E Ы. ЁЗ f S О Ca о 2 О со x o Таблица №14 Table No. 14 co 2 CQ О С СИ о и ACHTUNG
