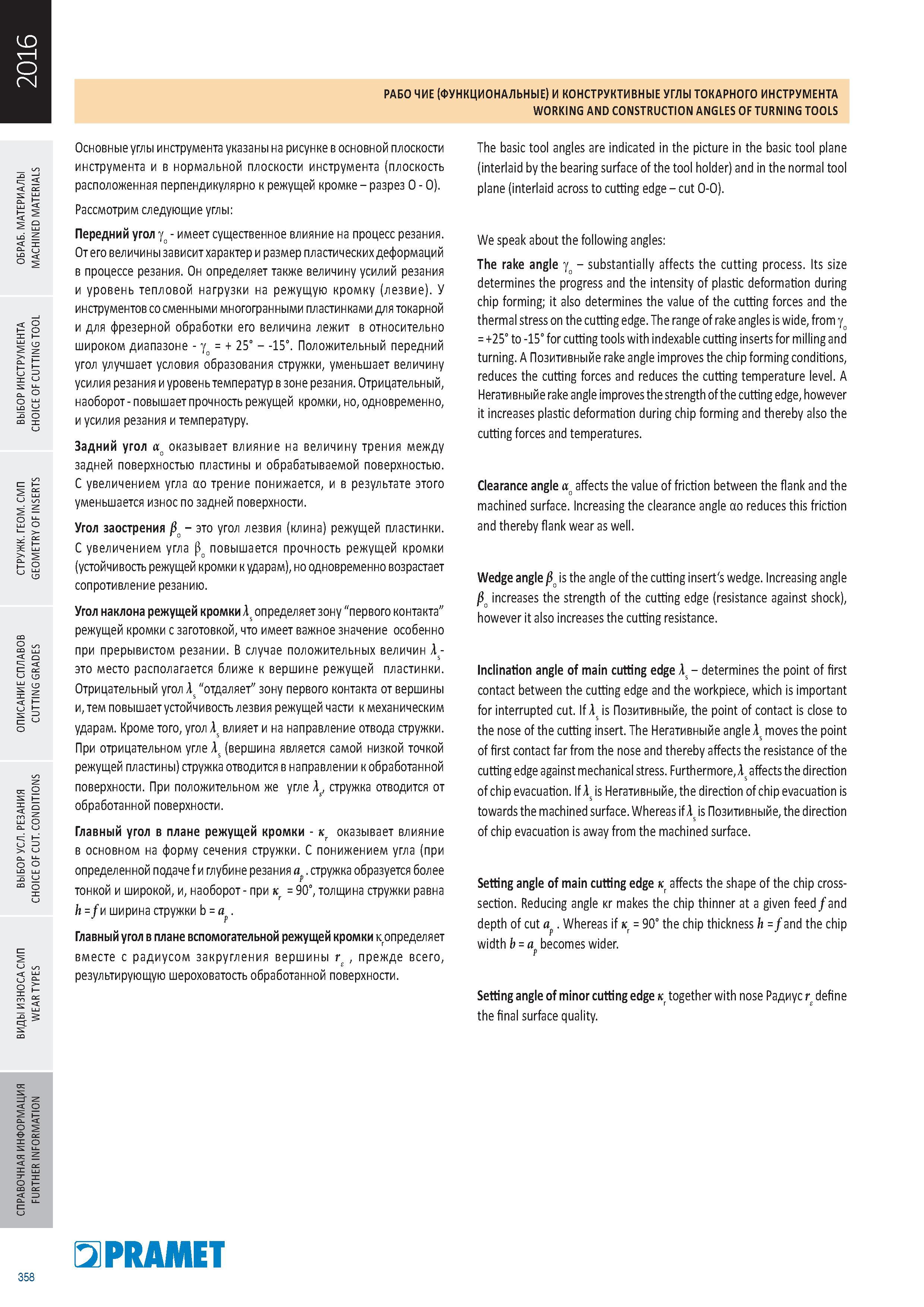

Основные углы при резании указаны на рисунке в основной плоскости металлорежущего инструмента и в нормальной плоскости инструмента (плоскость расположенная перпендикулярно к режущей кромке разрез О О). Рассмотрим следующие углы Передний угол уо имеет существенное влияние на процесс резания. От его величины зависит характер и размер пластических деформаций в процессе резания. Он определяет также величину усилий резания и уровень тепловой нагрузки на режущую кромку (лезвие). У инструментов со сменными многогранными пластинками для токарной и для фрезерной обработки его величина лежит в относительно широком диапазоне уо = 25° -15°. Положительный передний угол улучшает условия образования стружки, уменьшает величину усилия резания и уровень температур в зоне резания. Отрицательный, наоборот повышает прочность режущей кромки, но, одновременно, и усилия резания и температуру. Задний угол ао оказывает влияние на величину трения между задней поверхностью пластины и обрабатываемой поверхностью. С увеличением угла ао трение понижается, и в результате этого уменьшается износ по задней поверхности. Угол заострения во это угол лезвия (клина) режущей пластинки. С увеличением угла во повышается прочность режущей кромки (устойчивость режущей кромки к ударам), но одновременно возрастает сопротивление резанию. Угол наклона режущей кромки As определяет зону "первого контакта" режущей кромки с заготовкой, что имеет важное значение особенно при прерывистом резании. В случае положительных величин As-это место располагается ближе к вершине режущей пластинки. Отрицательный угол As "отдаляет" зону первого контакта от вершины и, тем повышает устойчивость лезвия режущей части к механическим ударам. Кроме того, угол As влияет и на направление отвода стружки. При отрицательном угле As (вершина является самой низкой точкой режущей пластины) стружка отводится в направлении к обработанной поверхности. При положительном же угле As, стружка отводится от обработанной поверхности. Главный угол в плане режущей кромки кг оказывает влияние в основном на форму сечения стружки. С понижением угла (при определенной подаче f и глубине резания ap стружка образуется более тонкой и широкой, и, наоборот при к= 90°, толщина стружки равна h = f и ширина стружки b = я. Главный угол в плане вспомогательной режущей кромки определяет вместе с радиусом закругления вершины rc прежде всего, результирующую шероховатость обработанной поверхности. The basic tool angles are indicated in the picture in the basic tool plane (interlaid by the bearing surface of the tool holder) and in the normal tool plane (interlaid across to cutting edge cut O-O). We speak about the following angles The rake angle yo substantially affects the cutting process. Its size determines the progress and the intensity of plastic deformation during chip forming; it also determines the value of the cutting forces and the thermal stress on the cutting edge. The range of rake angles is wide, from yo = +25° to -15° for cutting tools with indexable cutting inserts for milling and turning. A Позитивный rake angle improves the chip forming conditions, reduces the cutting forces and reduces the cutting temperature level. A Негативный rake angle improves the strength of the cutting edge, however it increases plastic deformation during chip forming and thereby also the cutting forces and temperatures. Clearance angle ao affects the value of friction between the flank and the machined surface. Increasing the clearance angle ao reduces this friction and thereby flank wear as well. Wedge angle во is the angle of the cutting insert's wedge. Increasing angle во increases the strength of the cutting edge (resistance against shock), however it also increases the cutting resistance. Inclination angle of main cutting edge As determines the point of first contact between the cutting edge and the workpiece, which is important for interrupted cut. If As is Позитивный, the point of contact is close to the nose of the cutting insert. The Негативный angle As moves the point of first contact far from the nose and thereby affects the resistance of the cutting edge against mechanical stress. Furthermore, As affects the direction of chip evacuation. If As is Негативный, the direction of chip evacuation is towards the machined surface. Whereas if A is Позитивный, the direction s of chip evacuation is away from the machined surface. Setting angle of main cutting edge к affects the shape of the chip crosssection. Reducing angle кг makes the chip thinner at a given feed f and depth of cut ap Whereas if кг = 90° the chip thickness h = f and the chip width b = a becomes wider. Setting angle of minor cutting edge к together with nose Радиус r define the final surface quality. S s OC X О S U- PRAMET 358 РАБО ЧИЕ (ФУНКЦИОНАЛЬНЫЕ) И КОНСТРУКТИВНЫЕ УГЛЫ ТОКАРНОГО ИНСТРУМЕНТА WORKING AND CONSTRUCTION ANGLES OF TURNING TOOLS oc о. G3 У :б о СО "Т LO LJJ и о
