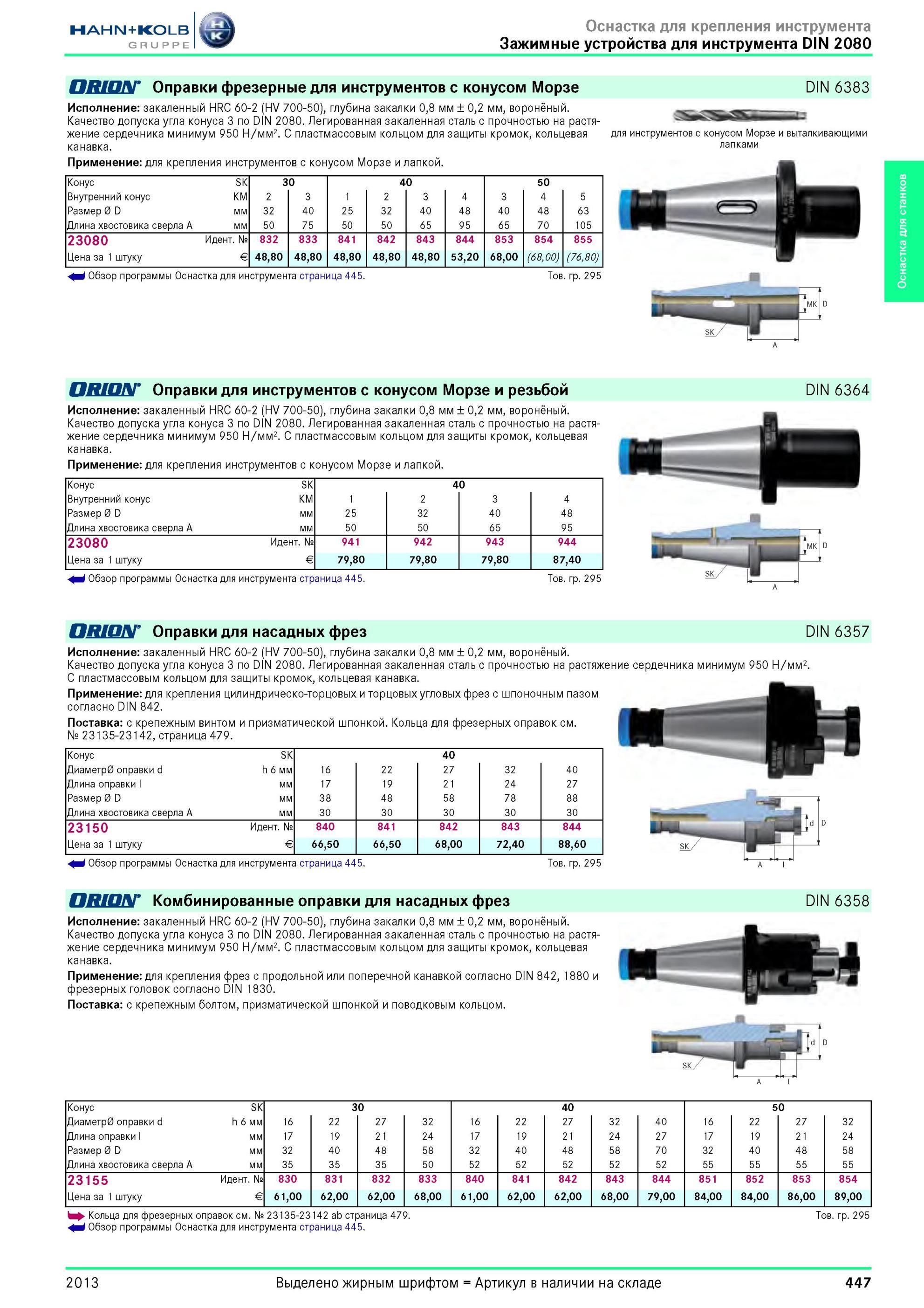

Вспомогательный инструмент Hahn Kolb Инструментальная шпиндельная оснастка для станков фрезерно-сверлильно-расточной группы оборудования с ручной заменой инструмента Зажимные устройства для инструмента согласно стандарту DIN 2080 Оправки фрезерные для инструментов с конусом Морзе Исполнение закаленный HRC 60-2 (HV 700-50), глубина закалки 0,8 мм ± 0,2 мм, воронёный. Качество допуска угла конуса 3 по DIN 2080. Легированная закаленная сталь с прочностью на растяжение сердечника минимум 950 Н/мм2. С пластмассовым кольцом для защиты кромок, кольцевая канавка. Применение для крепления инструментов с конусом Морзе и лапкой. DIN 6383 Конус SK 30 40 50 Внутренний конус КМ 2 3 1 2 3 4 3 4 5 Размер 0 D мм 32 40 25 32 40 48 40 48 63 Длина хвостовика сверла A мм 50 75 50 50 65 95 65 70 105 23080 Идентификационный номер № 832 833 841 842 843 844 853 854 855 Цена за 1 штуку Евро € 48,80 48,80 48,80 48,80 48,80 53,20 68,00 (68,00) (76,80) Обзор программы Оснастка для инструмента страница 445. для инструментов с конусом Морзе и выталкивающими лапками Тов. гр. 295 A Оправки для инструментов с конусом Морзе и резьбой Исполнение закаленный HRC 60-2 (HV 700-50), глубина закалки 0,8 мм ± 0,2 мм, воронёный. Качество допуска угла конуса 3 по DIN 2080. Легированная закаленная сталь с прочностью на растяжение сердечника минимум 950 Н/мм2. С пластмассовым кольцом для защиты кромок, кольцевая канавка. Применение для крепления инструментов с конусом Морзе и лапкой. DIN 6364 Конус SK 40 Внутренний конус КМ 1 2 3 4 Размер 0 D мм 25 32 40 48 Длина хвостовика сверла A мм 50 50 65 95 23080 Идентификационный номер № 941 942 943 944 Цена за 1 штуку Евро € 79,80 79,80 79,80 87,40 Обзор программы Оснастка для инструмента страница 445. Тов. гр. 295 ORION' Оправки для насадных фрез DIN 6357 Исполнение закаленный HRC 60-2 (HV 700-50), глубина закалки 0,8 мм ± 0,2 мм, воронёный. Качество допуска угла конуса 3 по DIN 2080. Легированная закаленная сталь с прочностью на растяжение сердечника минимум 950 Н/мм2. С пластмассовым кольцом для защиты кромок, кольцевая канавка. Применение для крепления цилиндрическо-торцовых и торцовых угловых фрез с шпоночным пазом согласно DIN 842. Поставка с крепежным винтом и призматической шпонкой. Кольца для фрезерных оправок см. № 23135-23142, страница 479. Конус SK 40 Диаметр0 оправки d h 6 мм 16 22 27 32 40 Длина оправки l мм 17 19 21 24 27 Размер 0 D мм 38 48 58 78 88 Длина хвостовика сверла A мм 30 30 30 30 30 23150 Идентификационный номер № 840 841 842 843 844 Цена за 1 штуку Евро € 66,50 66,50 68,00 72,40 88,60 i Обзор программы Оснастка для инструмента страница 445. Тов. гр. 295 ORtOIXT Комбинированные оправки для насадных фрез Исполнение закаленный HRC 60-2 (HV 700-50), глубина закалки 0,8 мм ± 0,2 мм, воронёный. Качество допуска угла конуса 3 по DIN 2080. Легированная закаленная сталь с прочностью на растяжение сердечника минимум 950 Н/мм2. С пластмассовым кольцом для защиты кромок, кольцевая канавка. Применение для крепления фрез с продольной или поперечной канавкой согласно DIN 842, 1880 и фрезерных головок согласно DIN 1830. Поставка с крепежным болтом, призматической шпонкой и поводковым кольцом. DIN 6358 A A A l Конус SK 30 40 50 Диаметр0 оправки d h 6 мм 16 22 27 32 16 22 27 32 40 16 22 27 32 Длина оправки l мм 17 19 21 24 17 19 21 24 27 17 19 21 24 Размер 0 D мм 32 40 48 58 32 40 48 58 70 32 40 48 58 Длина хвостовика сверла A мм 35 35 35 50 52 52 52 52 52 55 55 55 55 23155 Идентификационный номер № 830 831 832 833 840 841 842 843 844 851 852 853 854 Цена за 1 штуку Евро € 61,00 62,00 62,00 68,00 61,00 62,00 62,00 68,00 79,00 84,00 84,00 86,00 89,00 h Кольца для фрезерных оправок см. № 23135-23142 ab страница 479. Тов. гр. 295 i Обзор программы Оснастка для инструмента страница 445. 2013 447 Оснастка для станков
