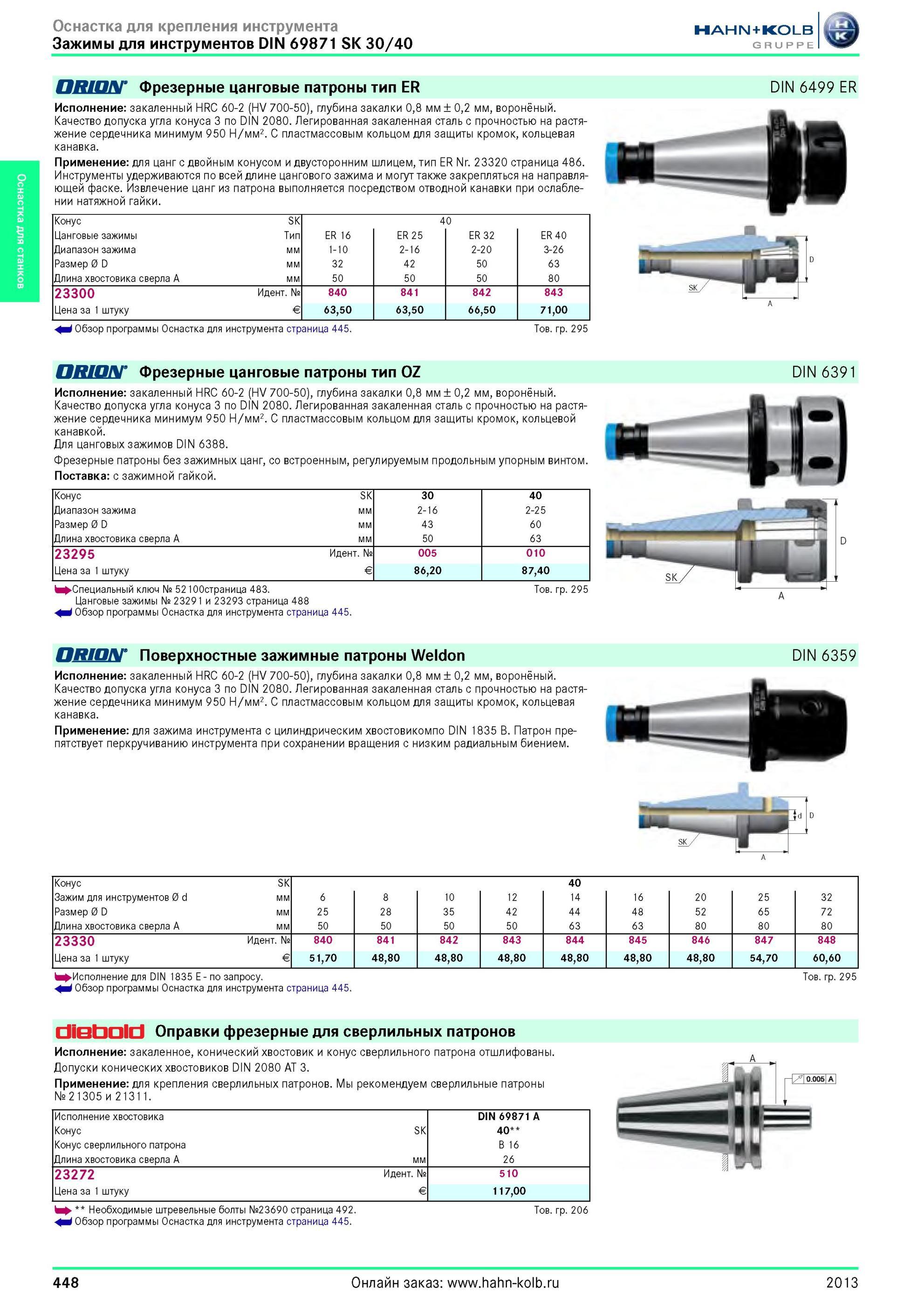

Фрезерные цанговые патроны тип ER от Hahn Kolb Исполнение закаленный HRC 60-2 (HV 700-50), глубина закалки 0,8 мм ± 0,2 мм, воронёный Качество допуска

Фрезерные цанговые патроны тип ER от Hahn Kolb Исполнение закаленный HRC 60-2 (HV 700-50), глубина закалки 0,8 мм ± 0,2 мм, воронёный. Качество допуска угла конуса 3 по DIN 2080. Легированная закаленная сталь с прочностью на растяжение сердечника минимум 950 Н/мм2. С пластмассовым кольцом для защиты кромок, кольцевая канавка. Применение для цанг с двойным конусом и двусторонним шлицем, тип ER Nr. 23320 страница 486. Инструменты удерживаются по всей длине цангового зажима и могут также закрепляться на направляющей фаске. Извлечение цанг из патрона выполняется посредством отводной канавки при ослаблении натяжной гайки. DIN 6499 ER Конус SK 40 Цанговые зажимы Тип ER 16 ER 25 ER 32 ER 40 Диапазон зажима мм 1-10 2-16 2-20 3-26 Размер 0 D мм 32 42 50 63 Длина хвостовика сверла A мм 50 50 50 80 23300 Идентификационный номер № 840 841 842 843 Цена за 1 штуку Евро € 63,50 63,50 66,50 71,00 Обзор программы Оснастка для инструмента страница 445. Товарная группа 295 A Фрезерные цанговые патроны тип OZ Исполнение закаленный HRC 60-2 (HV 700-50), глубина закалки 0,8 мм ± 0,2 мм, воронёный. Качество допуска угла конуса 3 по DIN 2080. Легированная закаленная сталь с прочностью на растяжение сердечника минимум 950 Н/мм2. С пластмассовым кольцом для защиты кромок, кольцевой канавкой. Для цанговых зажимов DIN 6388. Фрезерные патроны без зажимных цанг, со встроенным, регулируемым продольным упорным винтом. Поставка с зажимной гайкой. DIN 6391 Конус SK 30 40 Диапазон зажима мм 2-16 2-25 Размер 0 D мм 43 60 Длина хвостовика сверла A мм 50 63 23295 Идентификационный номер № 005 010 Цена за 1 штуку Евро € 86,20 87,40 >Специальный ключ № 52100страница 483. Цанговые зажимы № 23291 и 23293 страница 488 Обзор программы Оснастка для инструмента страница 445. Товарная группа 295 ORION’ Поверхностные зажимные патроны Weldon Исполнение закаленный HRC 60-2 (HV 700-50), глубина закалки 0,8 мм ± 0,2 мм, воронёный. Качество допуска угла конуса 3 по DIN 2080. Легированная закаленная сталь с прочностью на растяжение сердечника минимум 950 Н/мм2. С пластмассовым кольцом для защиты кромок, кольцевая канавка. Применение для зажима инструмента с цилиндрическим хвостовикомпо DIN 1835 B. Патрон препятствует перкручиванию инструмента при сохранении вращения с низким радиальным биением. DIN 6359 A Конус SK 40 Зажим для инструментов 0 d мм 6 8 10 12 14 16 20 25 32 Размер 0 D мм 25 28 35 42 44 48 52 65 72 Длина хвостовика сверла A мм 50 50 50 50 63 63 80 80 80 23330 Идентификационный номер № 840 841 842 843 844 845 846 847 848 Цена за 1 штуку Евро € 51,70 48,80 48,80 48,80 48,80 48,80 48,80 54,70 60,60 >Исполнение для DIN 1835 E по запросу. Товарная группа 295 Обзор программы Оснастка для инструмента страница 445. rliRhnld Оправки фрезерные для сверлильных патронов Исполнение закаленное, конический хвостовик и конус сверлильного патрона отшлифованы. Допуски конических хвостовиков DIN 2080 AT 3. Применение для крепления сверлильных патронов. Мы рекомендуем сверлильные патроны № 21305 и 21311. Исполнение хвостовика DIN 69871 A Конус SK 40 Конус сверлильного патрона B 16 Длина хвостовика сверла A мм 26 23272 Идентификационный номер № 510 Цена за 1 штуку Евро € 117,00 Необходимые штревельные болты №23690 страница 492. i Обзор программы Оснастка для инструмента страница 445. Товарная группа 206 A 448 2013
