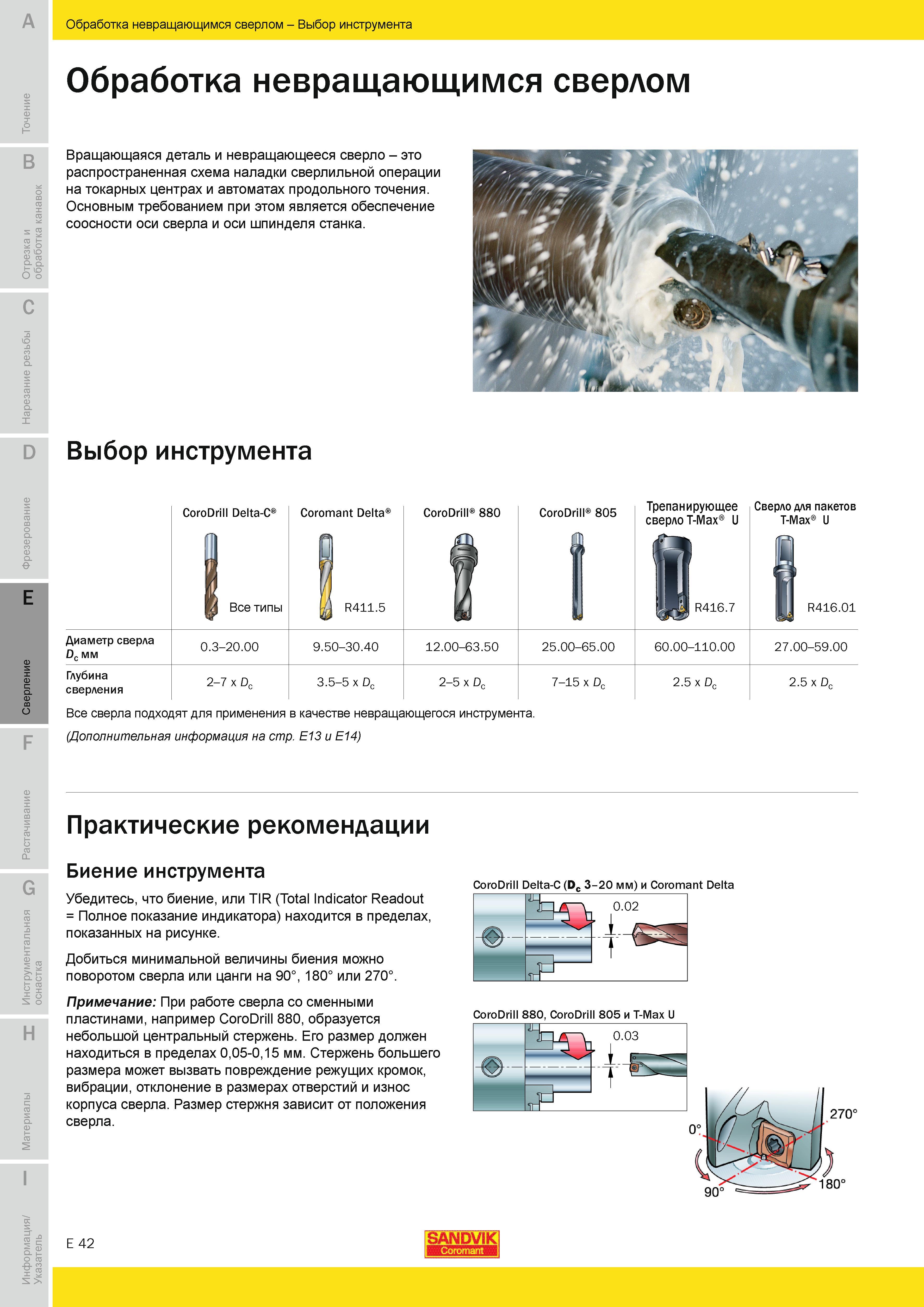

Вращающаяся деталь и невращающееся сверло Распространенная схема наладки сверлильной операции на токарных центрах и автоматах продольного точения О

Вращающаяся деталь и невращающееся сверло Распространенная схема наладки сверлильной операции на токарных центрах и автоматах продольного точения Основным требованием при этом является обеспечение соосности оси сверла и оси шпинделя станка. Выбор инструмента CoroDrill Delta-C Coromant Delta Все типы R411.5 CoroDrill 880 Диаметр сверла Dc мм 0.3-20.00 9.50-30.40 12.00-63.50 25.00-65.00 60.00-110.00 27.00-59.00 Глубина сверления 2-7 x Dc 3.5-5 x Dc 2-5 x Dc 7-15 x Dc 2.5 x Dc 2.5 x Dc CoroDrill 805 Трепанирующее Сверло для пакетов сверло T-Max U T-Max U R416.7 R416.01 Все сверла подходят для применения в качестве невращающегося инструмента. (Дополнительная информация на стр. E13 и E14) Практические рекомендации Биение инструмента Убедитесь что биение или TIR (Total Indicator Readout Полное показание индикатора) находится в пределах показанных на рисунке. Добиться минимальной величины биения можно поворотом сверла или цанги на 90 180 или 270. Примечание При работе сверла сменными пластинами например CoroDrill 880 образуется небольшой центральный стержень. Его размер должен находиться в пределах 005-015 мм. Стержень большего размера может вызвать повреждение режущих кромок вибрации отклонение в размерах отверстий и износ корпуса сверла. Размер стержня зависит от положения сверла. CoroDrill Delta-C (Dc 3 -20 мм) и Coromant Delta 0.02 tf1 CoroDrill 880 CoroDrill 805 и T-Max U 1 v 0.03 E 42 SANDVIK
