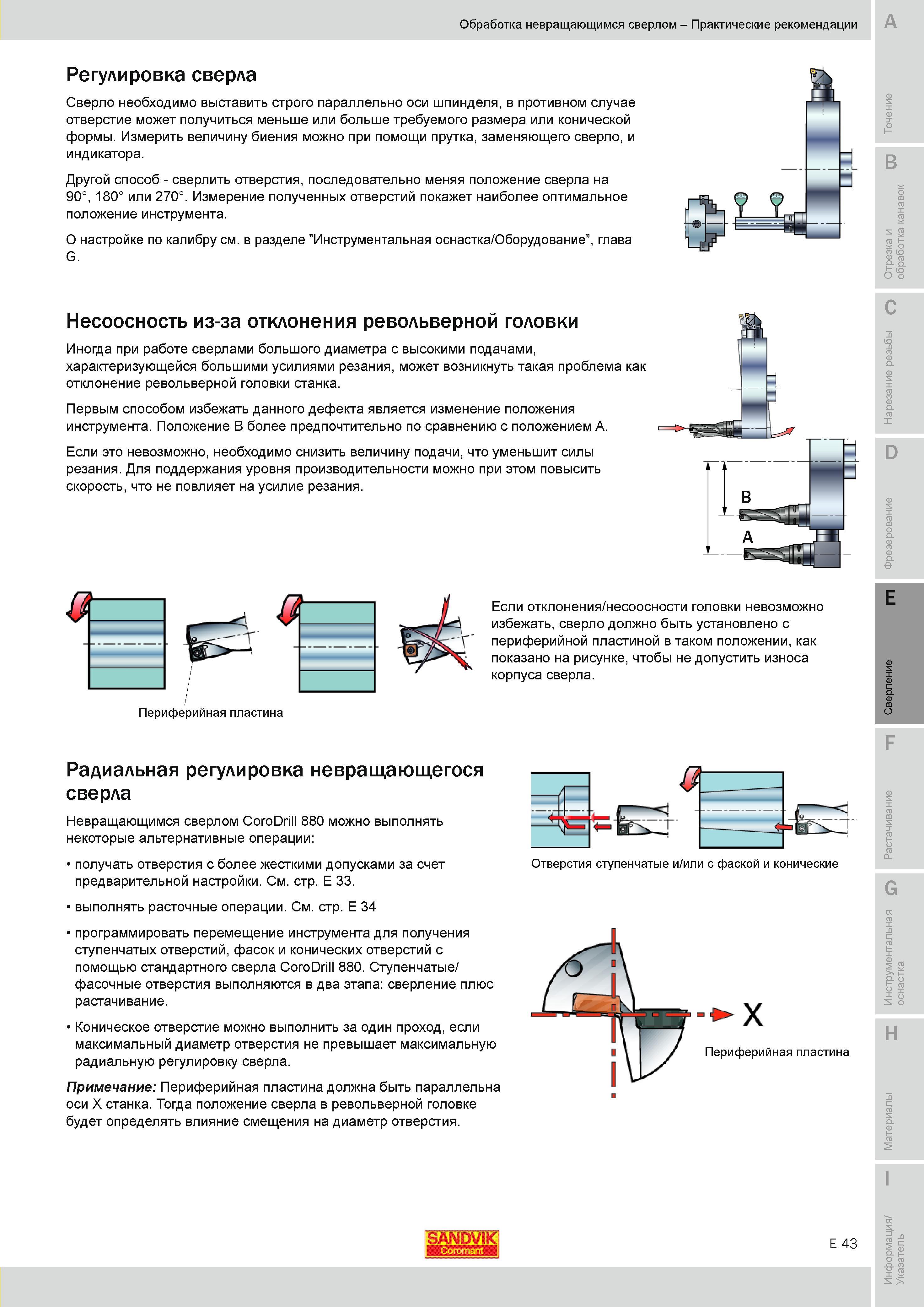

Обработка невращающимся сверлом Практические рекомендации Регулировка сверла Сверло необходимо выставить строго параллельно оси шпинделя в противном случае отверстие может получиться меньше или больше требуемого размера или конической формы. Измерить величину биения можно при помощи прутка заменяющего сверло и индикатора. Другой способ - сверлить отверстия последовательно меняя положение сверла на 90 180 или 270. Измерение полученных отверстий покажет наиболее оптимальное положение инструмента. О настройке по калибру см. в разделе Инструментальная оснастка Оборудование глава G. Несоосность из-за отклонения револьверной головки Иногда при работе сверлами большого диаметра с высокими подачами характеризующейся большими усилиями резания может возникнуть такая проблема как отклонение револьверной головки станка. Первым способом избежать данного дефекта является изменение положения инструмента. Положение B более предпочтительно по сравнению с положением A. Если это невозможно необходимо снизить величину подачи что уменьшит силы резания. Для поддержания уровня производительности можно при этом повысить скорость что не повлияет на усилие резания. Если отклонения несоосности головки невозможно избежать сверло должно быть установлено с периферийной пластиной в таком положении как показано на рисунке чтобы не допустить износа корпуса сверла. Периферийная пластина Радиальная регулировка невращающегося сверла Невращающимся сверлом CoroDrill 880 можно выполнять некоторые альтернативные операции получать отверстия с более жесткими допусками за счет предварительной настройки. См. стр. E 33. выполнять расточные операции. См. стр. E 34 программировать перемещение инструмента для получения ступенчатых отверстий фасок и конических отверстий с помощью стандартного сверла CoroDrill 880. Ступенчатые фасочные отверстия выполняются в два этапа сверление плюс растачивание. Коническое отверстие можно выполнить за один проход если максимальный диаметр отверстия не превышает максимальную радиальную регулировку сверла. Примечание Периферийная пластина должна быть параллельна оси X станка. Тогда положение сверла в револьверной головке будет определять влияние смещения на диаметр отверстия. Отверстия ступенчатые и или с фаской и конические E 43
