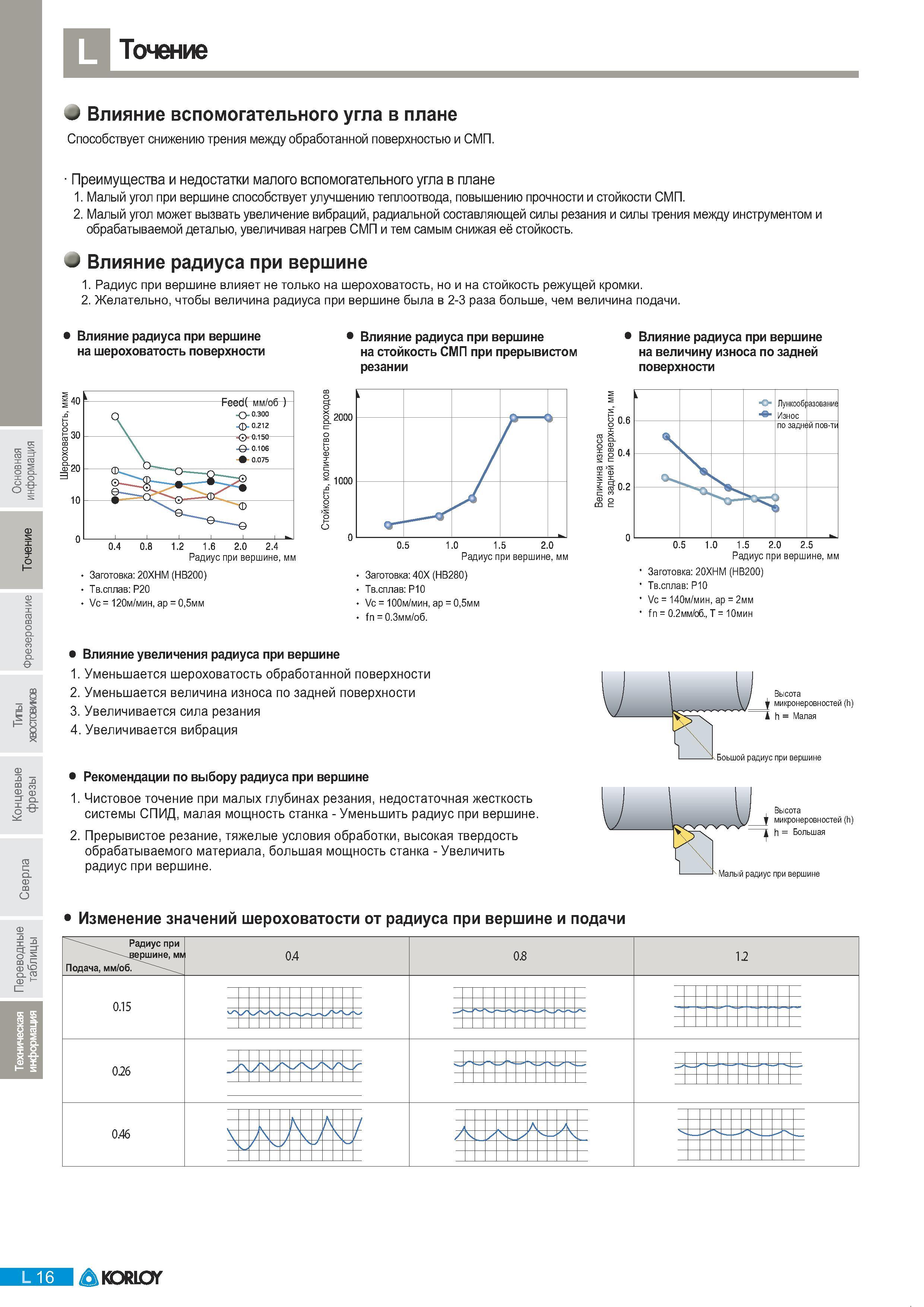

Влияние увеличения радиуса при вершине токарной режущей пластины Уменьшается шероховатость обработанной поверхности заготовки Уменьшается величина износа по задней поверхности Увеличивается сила резания Увеличивается вибрация Рекомендации по выбору радиуса при вершине 1. Чистовое точение при малых глубинах резания недостаточная жесткость системы СПИД малая мощность станка - Уменьшить радиус при вершине. 2. Прерывистое резание тяжелые условия обработки высокая твердость обрабатываемого материала большая мощность станка - Увеличить радиус при вершине. Высота микронеровностей (h) h Малая Боьшой радиус при вершине Высота микронеровностей (h) h Большая Малый радиус при вершине KORLOY Влияние вспомогательного угла в плане при токарной обработке Способствует снижению трения между обработанной поверхностью и сменной режущей пластиной. Преимущества и недостатки небольших величин вспомогательного угла в плане при токарной обработке на металлорежущих станках Малый угол при вершине способствует улучшению теплоотвода повышению прочности и стойкости СМП. 2. Малый угол может вызвать увеличение вибраций радиальной составляющей силы резания и силы трения между инструментом и обрабатываемой деталью увеличивая нагрев СМП и тем самым снижая её стойкость. 4 Влияние радиуса при вершине 1. Радиус при вершине влияет не только на шероховатость но и на стойкость режущей кромки. 2. Желательно чтобы величина радиуса при вершине была в 2-3 раза больше чем величина подачи. Влияние радиуса при вершине на шероховатость поверхности Влияние радиуса при вершине на стойкость СМП при прерывистом резании Влияние радиуса при вершине на величину износа по задней поверхности 03 о 1.6 2.0 2.4 Радиус при вершине мм Заготовка 20ХНМ (HB200) Тв.сплав P20 Vc 120м мин ap 05мм О 2000 к 1000 1.0 1.5 2.0 Радиус при вершине мм Заготовка 40Х (HB280) Тв.сплав P10 Vc 100м мин ap 05мм fn 0.3мм/об. 0.6 8 о 0.4 а о.2 L -о- Лункооб Износ азование по задн пов-ти О 0.5 1.0 1.5 2.0 2.5 Радиус при вершине мм Заготовка 20ХНМ (HB200) Тв.сплав P10 Vc 140м мин ap 2мм fn 0.2мм/об. T 10мин О
