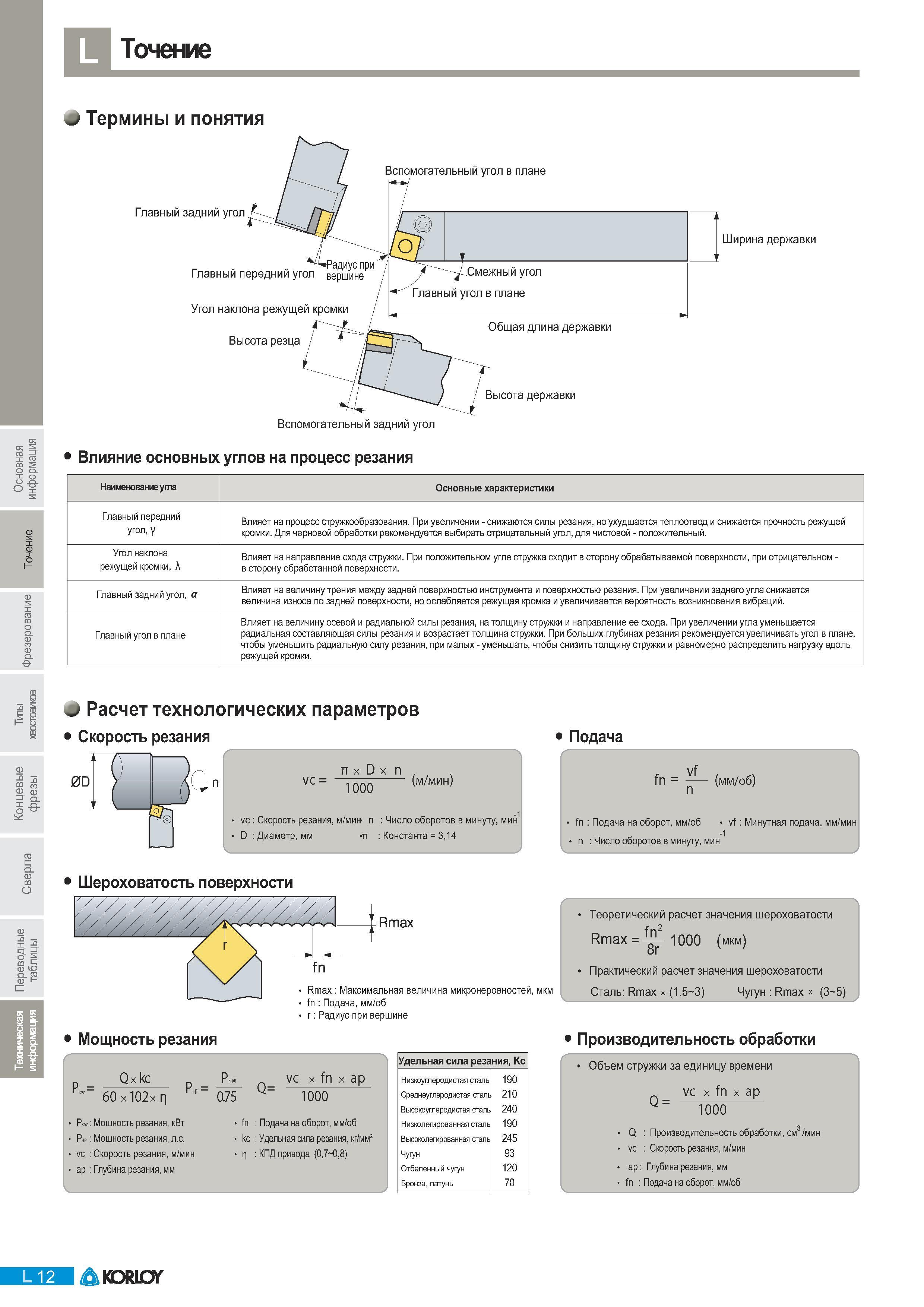

Влияние основных углов резания токарного резца на процесс механической обработки на металлорежущем промышленном оборудовании Наименование угла Основные характеристики Главный передний угол Влияет на процесс стружкообразования. При увеличении - снижаются силы резания но ухудшается теплоотвод и снижается прочность режущей кромки. Для черновой обработки рекомендуется выбирать отрицательный угол для чистовой - положительный. Угол наклона режущей кромки А Влияет на направление схода стружки. При положительном угле стружка сходит в сторону обрабатываемой поверхности при отрицательном -в сторону обработанной поверхности. Главный задний угол а Влияет на величину трения между задней поверхностью инструмента и поверхностью резания. При увеличении заднего угла снижается величина износа по задней поверхности но ослабляется режущая кромка и увеличивается вероятность возникновения вибраций. Главный угол в плане Влияет на величину осевой и радиальной силы резания на толщину стружки и направление ее схода. При увеличении угла уменьшается радиальная составляющая силы резания и возрастает толщина стружки. При больших глубинах резания рекомендуется увеличивать угол в плане чтобы уменьшить радиальную силу резания при малых - уменьшать чтобы снизить толщину стружки и равномерно распределить нагрузку вдоль режущей кромки. Расчет технологических параметров Скорость резания 0D х D х n vc 1о00 (м мин) vc Скорость резания мин n Число оборотов в минуту мин D Диаметр мм Константа 314 Подача о Шероховатость поверхности Rmax Rmax Максимальная величина микронеровностей fn Подача мм/об r Радиус при вершине Мощность резания Теоретический расчет значения шероховатости fn2 Rmax -1000 (мкм) Практический расчет значения шероховатости Сталь Rmax х (1.5 3) Чугун Rmax х (3 5) Производительность обработки Ры Qx kc 60 х 102х Php Pkw 075 Q vc х fn х ap 1000 ap Мощность резания кВт Мощность резания л.с. Скорость резания мин Глубина резания мм fn :Подача на оборот мм/об kc :Удельная сила резания кг/мм2 КПД привода (07 08) Удельная сила резания Kc Низкоуглеродистая сталь 190 Среднеуглеродистая сталь 210 Высокоуглеродистая сталь 240 Низколегированная сталь 190 Высоколегированная сталь 245 Чугун 93 Отбеленный чугун 120 Бронза латунь 70 Объем стружки за единицу времени vc х fn х ap Q х fn х 1000 Q Производительность обработки мин vc Скорость резания мин ap Глубина резания мм fn Подача на оборот мм/об мкм Точение
