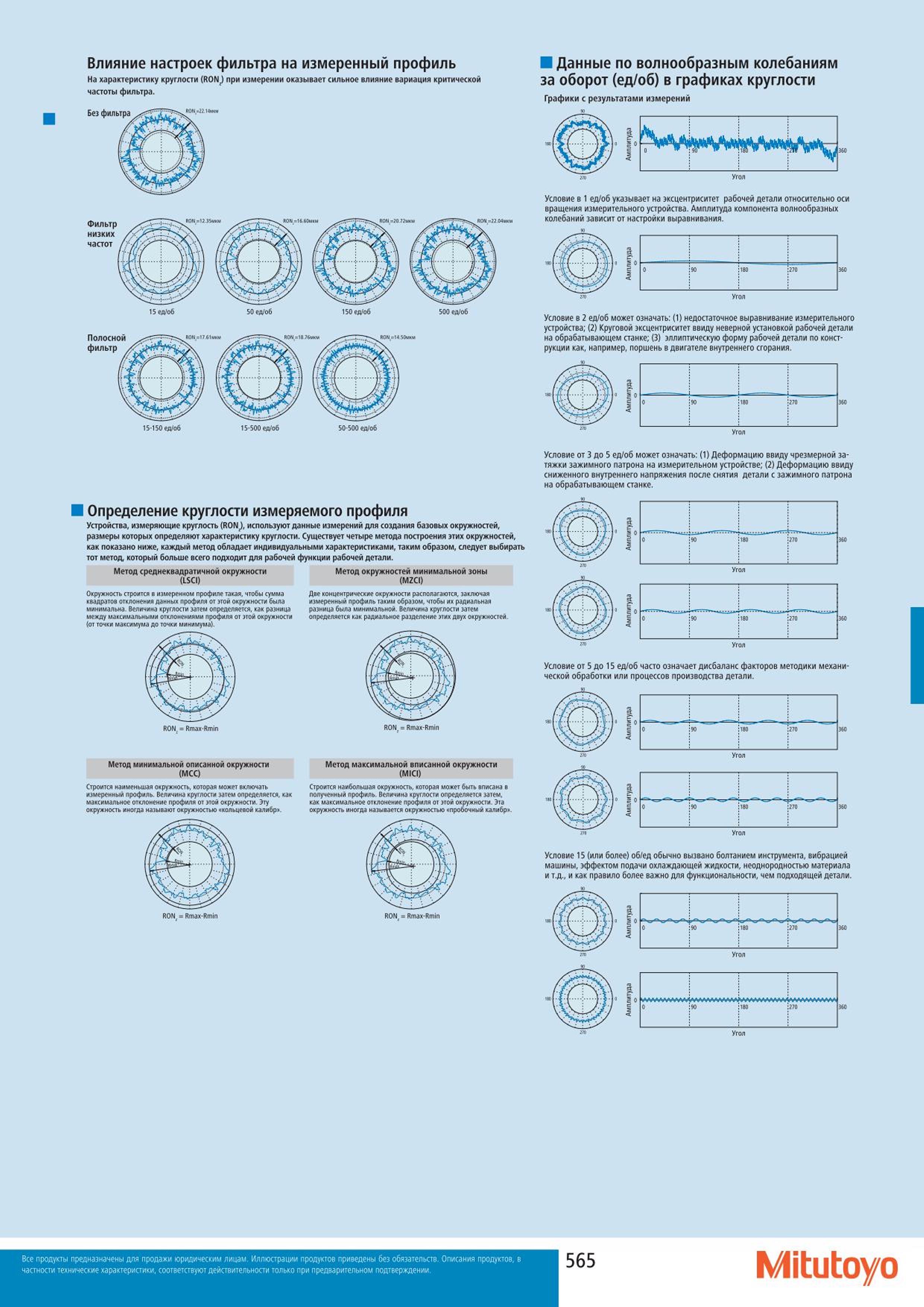

Влияние настроек фильтра на измеренный профиль На характеристику круглости (RON.) при измерении оказывает сильное влияние вариация критической частоты

Влияние настроек фильтра на измеренный профиль На характеристику круглости (RON.) при измерении оказывает сильное влияние вариация критической частоты фильтра. Фильтр низких частот ЯОМ. и.Мшм Полосной фильтр Данные по волнообразным колебаниям за оборот (ед об) в графиках круглости Графики с результатами измерений Условие в 1 ед об указывает на эксцентриситет рабочей детали относительно оси вращения измерительного устройства. Амплитуда компонента волнообразных колебаний зависит от настройки выравнивания. 0 90 180 70 Угол Условие в 2 ед об может означать: (1) недостаточное выравнивание измерительного устройства; (2) Круговой эксцентриситет ввиду неверной установкой рабочей детали на обрабатывающем станке; (3) эллиптическую форму рабочей детали по конструкции как например поршень в двигателе внутреннего сгорания. 15-150 ед об 15-500 ед об 50-500 ед об I9 О 0 90 180 270 Угол Определение круглости измеряемого профиля Устройства измеряющие круглость (RON) используют данные измерений для создания базовых окружностей размеры которых определяют характеристику круглости. Существует четыре метода построения этих окружностей как показано ниже каждый метод обладает индивидуальными характеристиками таким образом следует выбирать тот метод который больше всего подходит для рабочей функции рабочей детали. Метод среднеквадратичной окружности (LSCI) Окружность строится в измеренном профиле такая чтобы сумма квадратов отклонения данных профиля от этой окружности была минимальна Величина круглости затем определяется как разница между максимальными отклонениями профиля от этой окружности от точки максимума до точки минимума). Метод минимальной описанной окружности (MCC) Строится наименьшая окружность которая может включать измеренный профиль. Величина круглости затем определяется как максимальное отклонение профиля от этой окружности. Эту окружность иногда называют окружностью кольцевой калибр . Метод окружностей минимальной зоны (MZCI) Две концентрические окружности располагаются заключая измеренный профиль таким образом чтобы их радиальная разница была минимальной. Величина круглости затем определяется как радиальное разделение этих двух окружностей. Метод максимальной вписанной окружности (MICI) Строится наибольшая окружность которая может быть вписана в полученный профиль. Величина круглости определяется затем как максимальное отклонение профиля от этой окружности. Эта окружность иногда называется окружностью пробочный калибр . Условие от 3 до 5 ед об может означать: (1) Деформацию ввиду чрезмерной затяжки зажимного патрона на измерительном устройстве; (2) Деформацию ввиду сниженного внутреннего напряжения после снятия детали с зажимного патрона на обрабатывающем станке. 0 90 180 270 ко Угол 0 90 180 270 Угол Условие от 5 до 15 ед об часто означает дисбаланс факторов методики механической обработки или процессов производства детали. : 0 90 180 270 Угол 0 90 180 270 Угол Условие 15 (или более) об ед обычно вызвано болтанием инструмента вибрацией машины эффектом подачи охлаждающей жидкости неоднородностью материала и т.д. и как правило более важно для функциональности чем подходящей детали. v 0 f .. -90 180 270 Угол 5 О 90 180 :270 Угол 565 Mitutoyo Описания продуктов в частное технические характеристики соответствуют действительности только при предварительном подтверждении
