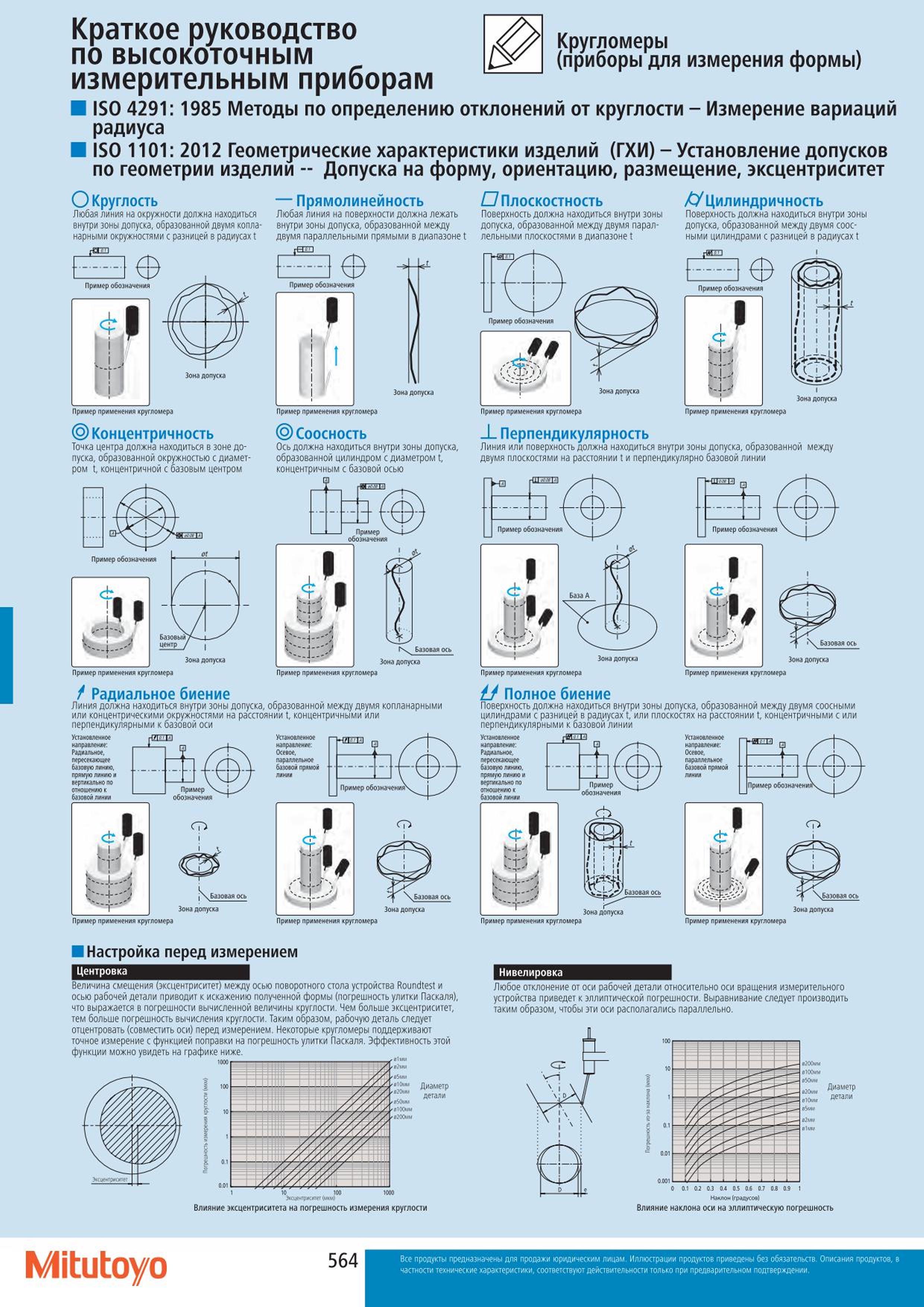

Краткое руководство Mitutoyo по высокоточным измерительным приборам Кругломеры (приборы для измерения формы) ISO 4291:1985 Методы по определению отклонений от круглости Измерение вариаций радиуса ISO 1101: 2012 Геометрические характеристики изделий (ГХИ) Установление допусков по геометрии изделии Допуска на форму ориентацию размещение эксцентриситет О Kpyi тлость Любая линия на окружности должна находиться внутри зоны допуска образованной двумя копла-нарными окружностями с разницей в радиусах t Прямолинейность Любая линия на поверхности должна лежать внутри зоны допуска образованной между двумя параллельными прямыми в диапазоне t -ф Пример обозначения Р Зона допуска Пример применения кругломера Концентричность Точка центра должна находиться в зоне допуска образованной окружностью с диаметром t концентричной с базовым центром Пример применения кругломера Соосность Ось должна находиться внутри зоны допуска образованной цилиндром с диаметром t концентричным с базовой осью Зона допуска Пример применения кругломера t Радиальное биение Линия должна находиться внутри зоны допуска образованной между двумя копланарными или концентрическими окружностями на расстоянии t концентричными или перпендикулярными к базовой оси Установленное направление: Радиальное пересевающее линию прямую линию и вертикально по отношению к базовой линии Установленное направление: Осевое. параллельное базовой прямой линии ЧПШЗ г 1 f-04 Пример обознэченияЧ Зона допуска 4 J Ь '"Г о О Плоскостность Поверхность должна находиться внутри зоны допуска образованной между двумя параллельными плоскостями в диапазоне t ХУЦилиндричность Поверхность должна находиться внутри зоны допуска образованной между двумя соосными цилиндрами с разницей в радиусах t ШР Пример обозначения 1 1 И Ч- Ч"' г Зона допуска Пример применения кругломера JL Перпендикулярность Линия или поверхность должна находиться внутри зоны допуска образованной между двумя плоскостями на расстоянии t и перпендикулярно базовой линии -tU-'.v 1- 1 г L НВ4 Пример обозначения к Базовая ось Зона допуска Пример применения кругломера if Полное биение Поверхность должна находиться внутри зоны допуска образованной между двумя соосными цилиндрами с разницей в радиусах t или плоскостях на расстоянии t концентричными с или перпендикулярными к базовой линии Установленное направление: Радиальное пересеканхцее базовою линию прямую линию и вертикально по отношению к базовой линии Установленное направление: Осевое. параллельное базовой прямой линии Зона допуска а фР Р 1 1 . -р ; 1 11 "Т онэ допуска Зона допуска Пример применения кругломера Пример применения кругломера Пример применения кругломера Пример применения кругломера Нивелировка Любое отклонение от оси рабочей детали относительно оси вращения измерительного устройства приведет к эллиптической погрешности. Выравнивание следует производить таким образом чтобы эти оси располагались параллельно. А Центровка Величина смещения (эксцентриситет) между осью поворотного стола устройства Roundtest и осью рабочей детали приводит к искажению полученной формы (погрешность улитки Паскаля) что выражается в погрешности вычисленной величины круглости. Чем больше эксцентриситет тем больше погрешность вычисления круглости. Таким образом рабочую деталь следует отцентровать (совместить оси) перед измерением. Некоторые кругломеры поддерживают точное измерение с функцией поправки на погрешность улитки Паскаля. Эффективность этой функции можно увидеть на графике ниже. Диаметр детали el(KWM Настройка перед измерением 1000 Влияние эксцентриситета на погрешность измерения круглости О 0L1 0.2 0.3 0.4 0.5 0j6 0.7 0.8 0.9 Наклон (градусов) Влияние наклона оси на эллиптическую погрешность Диаметр детали Mitutoyo
